주파수 잠금회로(FLL)를 이용한 주파수 합성기

Ⅰ. 서 론

주파수 잠금회로(frequency locked loop, FLL)는 1947년 Pound에 의해 제안되었다^[1]. Pound는 그림 1(a)와 같이 발진기의 발진 주파수를 공진기를 사용한 주파수변별기(frequency discriminator)를 이용하여 전압으로 검출하고, 검출된 전압을 적절히 처리한 후, 발진주파수 조정단자로 부궤환(negative feedback)시켜 위상잡음을 낮추는 것을 제안하였다. 이를 통해 Pound는 발진기의 위상잡음을 낮출 수 있음을 실험으로 보였다. Pound는 이 기법을 주파수 안정화(frequency stabilization) 기법이라고 명명했다.

그림 1. | Fig. 1. (a) 기존의 FLL 발진기, (b) 제안된 FLL-주파수합성기 구성도, K_f는 주파수검출기 상수이고, V_t는 VCO 주파수 조정전압을 나타낸다. | Block diagrams of (a) the conventional FLL oscillator and (b) the proposed FLL-frequency synthesizer. K_f and V_t represent the frequency detector constant and the tuning voltage of VCO, respectively.

Download Original Figure

이후 연구자들은 이 기법을 보다 발전시켜 위상잡음이 낮은 발진기를 구성하는 데 사용하였다. 1984년 Galani와 공동연구자들은^[2] 이 기법을 이용하여 10 GHz GaAs FET 발진기의 위상잡음을 개선하였다. 이후 다른 연구자들에 의해 이 기법으로 구성된 발진기의 낮은 위상잡음을 고려하여 고주파 주파수표준(frequency standard)을 구성하는데 활용되었다^[3]～^[5]. 저자들이 아는 한 이 기법을 통하여 최고 기술 수준의 위상잡음, 오프셋주파수 1 kHz에서 약 −160 dBc/Hz를 달성할 수 있었다. 대부분 연구가 이 기법을 주파수 표준에 적용할 때, Imani와 Hashemi^[6]는 FBAR(film bulk acoustic resonator) 외부공진기와 CMOS 집적회로를 이용하여 주파수 안정화 회로를 구성하고, 저-위상잡음발진기를 제작할 수 있음을 보였다. 이를 통해 주파수 안정화 회로는 상용적인 저 위상잡음 발진기 구성에도 적용할 수 있음을 보였다.

그러나 이와 같은 해석은 잘 알려진 위상잠금회로(phase locked loop, PLL) 해석을 활용하기 어렵게 한다. 참고문헌 [7]에서는 주파수변별기를 공진주파수와 입력주파수 차에 비례하는 출력을 주는 주파수검출기( frequency detector: FD)로 해석할 경우, FD는 PLL의 위상검출기(phase detector: PD)와 유사하게 동작함을 보였다. 따라서 주파수 안정화회로는 PLL과 동일하게 해석할 수 있음을 보였고, 이러한 면에서 이것을 주파수잠금회로(frequency locked loop: FLL) 라고 명명하였다. 따라서 FLL의 루프-필터는 PLL과의 유사성을 이용하여 PLL의 루프-필터와 같이 설계할 수 있음을 보였다^[7]. 또한 이 기법을 통해 여러 FLL 회로를 구성하였다^[8]～^[10].

그러나 기존의 그림 1(a)와 같은 구조에서 공진기(resonator)로 구성된 FD(frequency detector)는 발진주파수와 같은 공진기를 필요로 한다. 또한 주파수검출기 상수 K_f가 클수록 위상잡음이 개선되는데, K_f는 공진기의 Q가 높을수록 커지게 된다^[7]. 그러나 고주파에서 동작하는 높은 Q의 공진기는 드물고 또한 고가이다. 반면 일반적으로 낮은 주파수에서 높은 Q를 갖는 공진기들은 다양하게 공급되며, 선택의 폭이 넓다. 또한 높은 Q를 갖는 공진기를 용이하게 찾을 수 있다. 이러한 점에 착안하여 본 논문에서는 새로이 그림 1(b)와 같은 FLL-주파수합성기(frequency synthesizer: FS)를 제안한다. 그림 1(b)에서 VCO (voltage controlled oscillator: VCO)의 주파수는 주파수분주기(frequency divider)에 의하여 N-분주되며, FD는 분주된 주파수와 공진주파수 f_r의 차에 비례하는 전압을 출력한다. 주목할 것은 그림 1(b)에서 FD는 그림 1의 전압제어발진기 주파수보다 낮은 주파수의 공진기로 구성된다는 점이다. 그러면 루프-필터(loop filter)는 FD의 출력 전압이 0이 되도록 VCO의 주파수를 조정하여 결과적으로 VCO의 주파수f_v는 로 결정된다. 따라서 낮은 주파수의 공진기를, 식 (1)과 같이 f_r의 정수배에 해당하는 발진주파수를 합성하게 된다.

결론적으로 본 논문에서 제안하는 구조는 낮은 주파수에서 다양하게 공급되고 높은 Q를 갖는 공진기를 이용함으로써 위상잡음이 개선된 FLL 발진기를 구성할 수 있게 된다. 요약하면

본론에서는 그림 1(b)의 FLL-FS를 구현하고, 실험 제작한 결과를 기술할 것이다.

Ⅱ. 주파수합성기 구성

2-1 주파수검출기

그림 2(a)는 그림 1의 주파수합성기에 사용된 FD의 구성을 보였다. 그림 2(a)에서 공진기는 Murata사의 표면실장형 세라믹 공진기를 이용하였다^[11]. 공진기 부품명은 CSTNE11M2G550000R0이며, 공진주파수는 11.289 MHz이다. 공진주파수 값 11.289 MHz는 datasheet에 주어진 공진주파수 값이다. Datasheet에 주어진 공진주파수 값은 공진기에 연결된 전원 및 부하 임피던스에 따라 변하게 된다. 그러나 공진기에 연결된 전원 및 부하 임피던스 값은 datasheet에 명확하게 기술되어 있지 않다. Datasheet의 시험회로도의 구성으로 볼 때, 전원 및 부하 임피던스 값은 1 MΩ||10 pF, 330 Ω으로 예상된다.

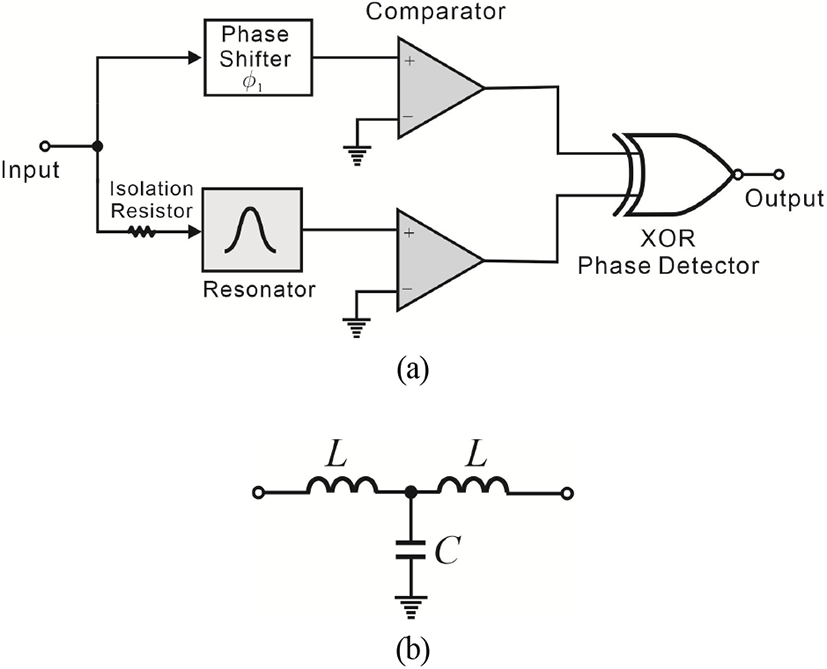

그림 2. | Fig. 2. (a) 주파수검출기 구성도, (b) 위상천이기 회로 | (a) Blockdiagram of the frequency detector, (b) the phase shifter circuit.

Download Original Figure

그림 2(a)에서 위상천이기는 기준위상을 제공하기 위한 것이다. 공진기 경로의 위상은 공진주파수에서 0°가 된다. 그러나 그림 2의 XOR 위상검출기(phase detector: PD)는 두 경로의 위상차가 0°일 때 XOR 위상검출특성 기울기는 불연속을 가지게 된다. 이러한 점에서 XOR PD의 기울기의 연속성을 위해 두 경로 위상차는 90°로 설정될 필요가 있다. 따라서 공진주파수에서 공진기 경로의 위상이 0°이기 때문에, 위상천이기 경로의 위상은 −90°가 되어야 한다. 이를 위해 위상천이기는 그림 2(b)와 같이 LC로 구성되었고, LC 값은 공진주파수에서 위상이 −90°가 되도록 설정하였다. 따라서 공진주파수에서 위상천이기와 공진기 경로 간 위상차는 90°가 되게 된다.

주목할 것은 위상천이기 출력은 주파수에 따라 변화가 적어도, 공진기의 출력 진폭은 주파수에 따라 크게 변하게 된다. 특히 공진기의 경우, 주파수변화에 따라 진폭변화는 심각하여 뒷 단 XOR가 적절한 동작을 하지 못하게 된다. 이러한 진폭변화를 보상하기 위해서 그림 2와 같이 comparator^[12]가 삽입되었다. 이 comparator에 의해 XOR는 정상적인 XOR 기능을 수행할 수 있게 된다.

다음 문제로는 그림 2에 보인 FD의 입력(input)은 그림 1(b)에 보인 바와 같이 주파수분주기 출력에 연결되는데, 주파수분주기의 출력임피던스는 0 Ω에 가깝다. 따라서 그림 2의 격리저항(isolation resistor)이 없을 경우, 공진기의 전원임피던스 값은 0 Ω, 부하임피던스 값은 comparator의 입력 임피던스 값 1 MΩ||10 pF가 된다. 공진기의 부하임피던스 1 MΩ||10 pF는 문제가 없으나, 전원임피던스 0 Ω은 datasheet에 주어진 330 Ω과 크게 다른 값이어서, 공진기는 적절하게 동작하지 못하게 된다. 이것을 막기 위해서 그림 2와 같이 격리저항 680 Ω을 삽입하였다. 이 680 Ω 격리저항은 공진기가 위상천이기에 영향을 주는 것을 막는 역할도 한다.

XOR는 Fairchild사의 NC7SZ86을 사용하였다^[13]. 여기서 XOR는 위상검출기 역할을 한다. 일반적으로 기존의 연구에서는 위상검출기로 이중평형혼합기(double balanced mixer: DBM)가 사용하지만, 여기서는 XOR를 위상검출기로 사용하였다^[14]. 참고문헌 [7]의 연구에 따르면 FLL 발진의 위상잡음은 식 (2)와 같이 나타난다.

$$P{N}_F=\{\begin{array}{ll}\frac{\left|n_T\right|}{f_m^2{K}_f^2}\hfill & f_m\to 0\hfill \\ P{N}_V\hfill & f_m\to \infty \hfill \end{array}$$

(2)

식 (2)에서 f_m은 오프-셋 주파수, PN_F는 FLL 발진기의 위상잡음, PN_V는 VCO의 위상잡음, n_T는 주파수 검출기의 등가 출력잡음이다. 따라서 K_f가 크면 클수록 위상잡음은 개선되게 된다. 그림 2에서 PD로 XOR와 DBM (double balanced mixer)을 고려할 수 있다. 참고문헌 ^[7]에 따르면, DBM의 K_f는 V_o t_g가 된다. 여기서 t_g는 공진기의 군지연이고, V_o는 DBM 출력 진폭이 된다. 또한 V_o는 DBM 위상검출기 상수 값이기도 하다. 다이오드로 구성된 DBM의 출력 1-dB 축퇴점(compression point)을 −5 dBm으로 가정하면 V_o는 최대 200 mV 정도이다. 그러나 보통 DBM을 위상검출기로 사용할 경우 DBM의 1-dB 축퇴점보다 충분히 작은 영역에서 사용한다. 따라서 정상적인 V_o는 약 100 mV로 생각할 수 있다. 참고문헌 ^[8]의 경우 약 60 mV 정도이다.

반면 XOR의 경우, K_f는 K_d t_g가 된다. 여기서 K_d는 XOR 위상검출기 상수값이다. 이 값은 XOR DC 공급 전원 값에 따라 다르지만, 전원값을 3 V로 가정하면 약 950 mV/rad이 된다. 따라서 XOR K_f는 DBM의 K_f에 비해 10배 이상 클 것으로 예상된다. 이것은 K_f만 고려한 것이다. 물론 comparator와 XOR가 추가하는 잡음의 기여를 고려하여야 하겠지만, DBM과 XOR의 n_T가 같다고 가정하면 식 (2)에 따라 약 20 dB의 위상잡음 개선에 기여할 것으로 기대되어 XOR 위상검출기(PD: phase detector)를 사용하였다^[7].

2-2 FLL의 구성

그림 3에는 그림 2의 FD를 사용한 FLL 구성도를 다시 보였다.

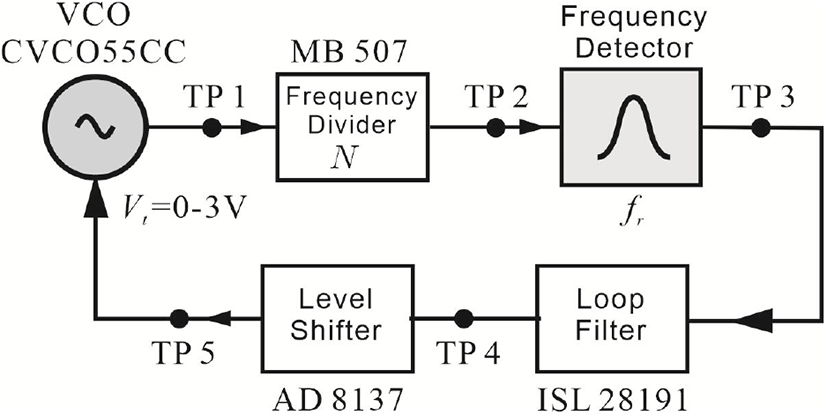

그림 3. | Fig. 3. FLL-FS 구성도 | Blockdiagram of the FLL-frequency synthesizer.

Download Original Figure

그림 3에서 주파수 분주기는 주파수합성기 가능성을 보이기 위하여 128/129 고정 분주기를 사용하였다^[15]. 따라서 합성되는 VCO의 주파수는 가 된다. 이 주파수 범위를 맞추기 위하여 1,435～1,491 MHz의 주파수 조정 범위를 갖는 VCO를 선정하였다^[16]. 루프-필터는 참고문헌 [7]에 따라 능동형으로 구성하였으며, 참고문헌 [17]의 OP amp를 이용하여 그림 4와 같이 구성하였다.

$$\begin{array}{c}128\times 11.255=1,440.64\text{MHz}\\ 128\times 11.255=1,451.895\text{MHz}\end{array}$$

(3)

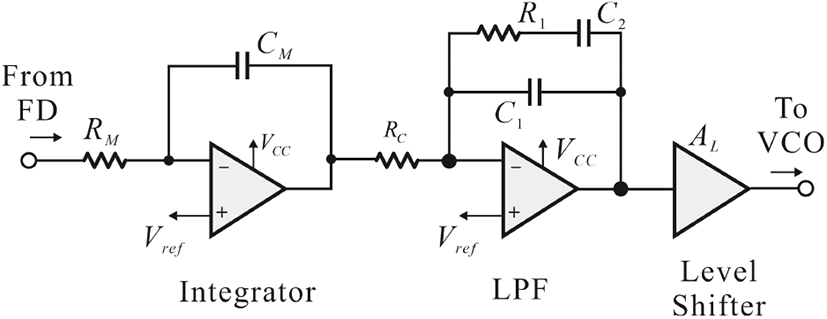

그림 4. | Fig. 4. 루프-필터 및 level-shifter 구성도. | Configuration of the loop filter and the level shifter.

Download Original Figure

다만 참고문헌 [7]과 차이는 공진주파수에서 FD의 두 경로위상차는 0°가 아닌 90°로 선정하였다. 이와 같이 위상차를 90°로 선정하는 이유는 XOR의 위상검출특성 때문이다^[14]. XOR의 출력전압 기울기는 위상차가 0°에서 불연속이 나타나므로, 주파수 잠금하는데 적절하지 않다. 따라서 연속적인 기울기를 주는 90°로 선정하였다. 또한 XOR 전원전압이 3 V이다. 따라서 위상차가 90°일 때, XOR 출력 전압은, 참고문헌 [14]에 따라

$$V_{ref}=3/\pi \times \pi /2=1.5\text{V}$$

(4)

0 V가 아닌 1.5 V가 된다. 따라서 그림 4의 루프-필터는 기준 전압V_ref는 0 V가 아니라, 그림 4와 같이 V_ref= 1.5 V를 기준으로 동작하여야 한다. 그림 4에서 V_ref는 루프-필터 전원 전압을 분배하여 얻었다.

그림 4에 보인 level-shifter는 AD8137 [18]을 이용하여 구성하였다. 그림 4의 level shifter는 그림 3의 level shifter를 나타내며, 이것의 기능은 두 가지이다. 우선 입력주파수에 따른 FD 출력의 기울기는 +값을 갖는데, 주파수에 따른 그림 4의 적분기와 루프-필터의 출력 결과는 역시 + 기울기를 갖게 된다. 따라서 부궤환(negative feedback)이 되기 위해서는 level shifter가 주파수에 대해-기울기를 가져야 할 것이다. 따라서 level-shifter는-기울기 값을 갖도록 설정되었다. 또한 FLL의 용이한 잠금을 위해서는 level shifter 출력 전압 범위가 가능한 좁아야 할 것이다. VCO의 주파수 조정특성은 조정전압이 1 V (1.43 GHz)～2 V (～1.46 GHz)일 때, 식 (3)에 계산된 주파수 범위를 포함하게 된다. 따라서 level shifter 출력전압 범위를 1～2 V로 설정하였다. 그림 4에서 루프-필터의 전원전압이 5 V이므로 루프-필터의 출력 전압 범위는 0～5 V가 된다. 루프-필터의 전압 범위와 level-shifter의 출력 전압 범위를 고려하여 그림 4에 보인 이득A_L은 A_L=−3/5으로 설정하였다. 그림 4의 적분기 소자 값 R_M, C_M 값은 제작하기 용이한 값으로 적절히 결정할 수 있다. 따라서 주파수검출기 상수 K_f와 VCO의 주파수 조정감도 K_v가 실험적으로 결정될 경우, FLL의 대역폭과 위상여유값을 주는 그림 4의 루프필터값들은 참고문헌 [7]에 따라 결정할 수 있다.

Ⅲ. FLL 제작 및 시험 결과

그림 5에는 제작된 FLL 주파수합성기를 보였다. 우선 그림 3에 표시한 각 TP(test point) 점에서 시험하였다. 주파수분주기 MB507의 특성을 보기 위하여 TP1에 신호발생기를 이용하여 주파수 1,440.64 MHz, 3 dBm의 정현파를 인가하고 주파수분주기의 분주기 값을 128로 설정하고, TP2에서 파형을 오실로스코프를 통하여 읽었다. 측정결과는 그림 6에 보였다.

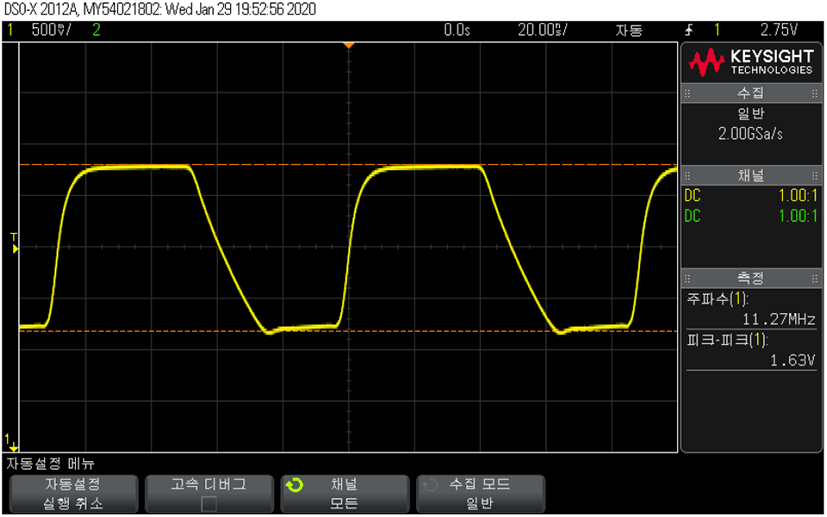

그림 5. | Fig. 5. 주파수분주기 출력파형 | The waveform at the frequency divider output.

Download Original Figure

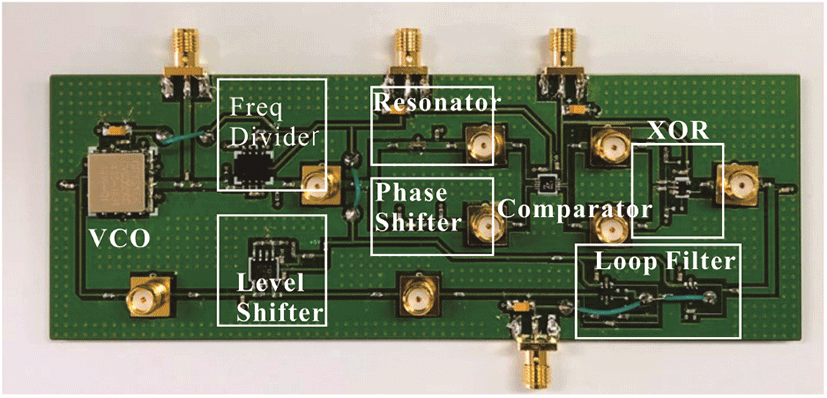

그림 6. | Fig. 6. 제작된 FLL-FS | A photograph of the fabricated FLL-FS.

Download Original Figure

그림 6에서 분주된 주파수는 11.27 MHz이며, 이것은 공진주파수에 가깝다. 진폭은 1.63 Vpp인 것을 알 수 있다. 이때 주파수분주기의 부하에 2 kΩ의 부하 저항을 추가하였다. 이 값은 주파수분주기 사용시 권고 부하 저항 값이다^[15].

다음 FD를 그림 2와 같이 추가 조립한 후 XOR 입력 단에서 측정된 파형을 그림 7의 (a)와 (b)에 보였다. 이때 각 XOR 입력에는 5.1 kΩ 부하 저항을 병렬로 추가하였다. 이와 같이 5.1 kΩ 부하 저항을 추가한 것은 선택된 XOR 입력 저항값은 너무 커서 충전된 comparator 전압이 효과적으로 방전되지 않기 때문에, 이것을 방지하기 위하여 XOR 입력에 5.1 kΩ 부하 저항을 추가하였다.

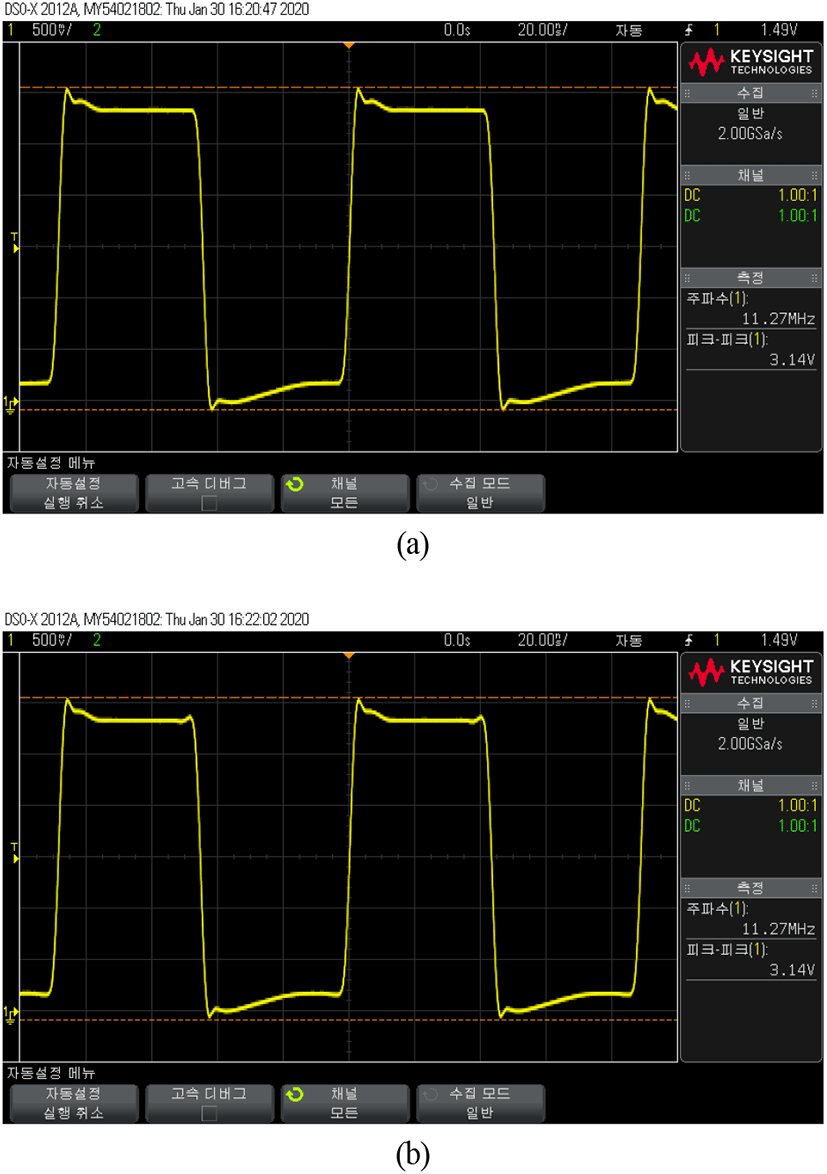

그림 7. | Fig. 7. 128 체배된 주파수에서 (a) 공진기 경로 XOR 입력파형, (b) 위상천이기 경로 XOR 입력파형 | (a) The resonator path and (b) the phase shifter path XOR inputs for the multiplied frequency by 128.

Download Original Figure

그림 7(a) 및 (b)에서 이 파형들은 XOR를 구동하기에 충분한 전압값을 가지고 있는 것을 알 수 있다. 다음 주파수를 바꾸면서 TP3에서 DC 전압을 전압계를 이용하여 측정하였다. 결과는 그림 8에 보였다. 또한 이론적으로 계산된 XOR 출력전압을 보였다. 이것은 그림 7과 같은 XOR 입력단에서 두 파형 간 위상차를 측정하고, 이 위상차에 해당하는 이론적인 위상차에 따른 XOR 출력전압을 보인 것이다.

그림 8. | Fig. 8. 주파수에 따른 XOR 출력전압 | XOR output voltage vs input frequency.

Download Original Figure

그림 8에서 주파수 1,440.64 MHz에서 약 1.68 V (이론치 1.5 V)가 나타나며, 이론적인 예상값과 가까운 것을 알 수 있다. 이와 같이 출력전압이 약 0.2 V 차이가 나는 것은 그림 7의 on/off 교체가 정확히 1/2에서 나타나지 않기 때문으로 생각된다. 그림 7의 A점 (1.33 V, 1.436 GHz) 및 B점 (2.76 V, 1.453 GHz) 값을 이용하여 기울기를 구하면 K_f가 된다. 이 결과값으로부터 K_f는 로 계산된다.

Level shifter는 별도로 측정할 경우, TP4에 0～5 V 입력을 인가할 경우, 2～1 V 출력이 나타나야 한다. 측정된 level-shifter 특성을 그림 9에 보였다. 그림 9에서 기울기는 예상한대로-값을 보이며, 기울기 값은 A_L=−0.2 (V/V)인 것을 알 수 있다.

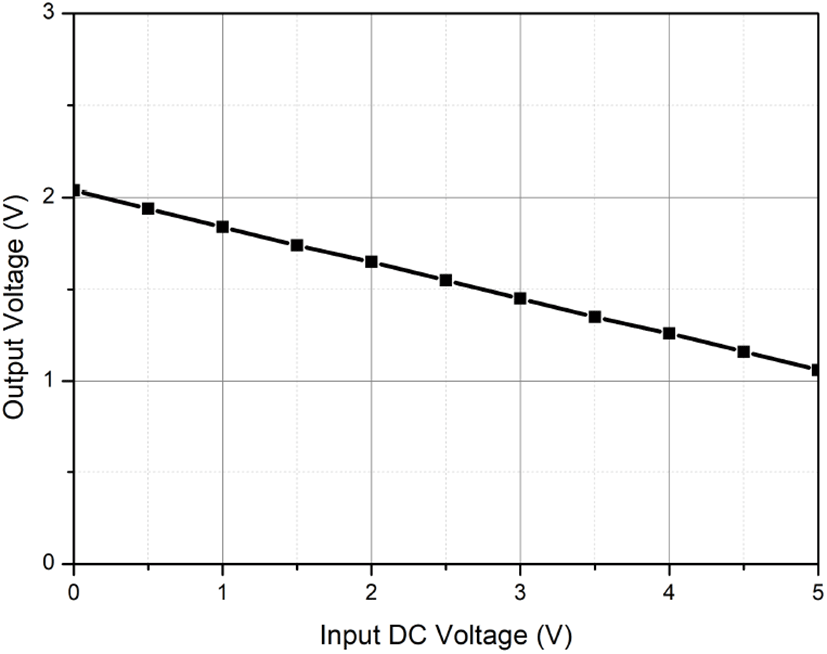

그림 9. | Fig. 9. Level-shifter DC 전달 특성 | DC transfer chracteristic of the level shifter.

Download Original Figure

다음 datasheet^[16]으로부터 K_v=21 MHz/V, K_f=10.88 V/MHz, A_L=−0.2 (V/V)를 대입하고, 위상여유 ϕ=45°, 루프-대역폭 w_p=2πf_p=2π×100 kHz를 갖도록 그림 7의 루프-필터 소자값들 R₁,C₁,C₂를 결정해야 한다. 참고문헌 [7]에 따라 계산하면 값은 표 1과 같다.

이상과 같이 루프-필터 값을 설정하고, 분주비 N=128 및 N=129로 설정하였을 때, VCO의 출력 스펙트럼을 그림 10에 보였다. 그림 10에서 스펙트럼 분석기 입력에는 6 dB 감쇠기가 삽입하였다. 따라서 출력 전력은 약 0 dBm이다. 그림에서 N=128일 때 주파수는 1.440663 GHz (11.255 MHz×128=1.44064 GHz)이고, N=129일 때 1.451916 GHz (11.255 MHz × 129 =1.451895 GHz)이다. 또한 두 신호의 주파수 간격은 11.253 MHz로 나타난다. 엄밀한 의미에서 두 신호의 주파수 간격은 체배 기준주파수인 11.255 MHz가 될 것이다. 실험결과의 합성된 주파수는 다소 주파수 간격이 체배 기준주파수와 차이가 있는 것을 알 수 있다. 이것은 그림 4에 보인 루프-필터의 V_ref와 관계가 있는 것으로 밝혀졌다.

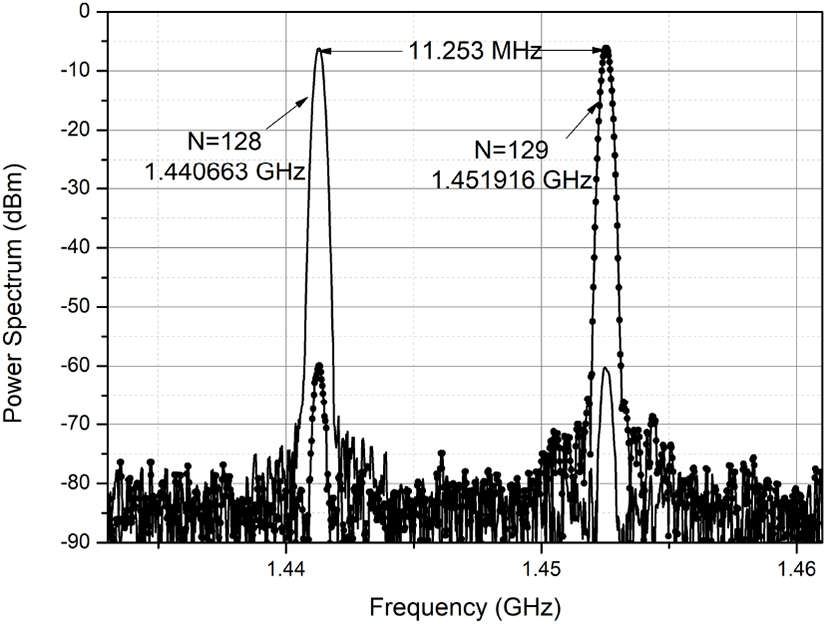

그림 10. | Fig. 10. 합성된 주파수 스펙트럼(6 dB 감쇠기를 통과한 출력) | Synthesized spectrum after 6-dB attenuator.

Download Original Figure

그림 4의 비교전압 V_ref를 조정할 경우 합성된 주파수는 위아래로 이동하는 것을 확인하였다. 즉, 정확하지 않은 V_ref 값으로 인해 주파수 간격은 체배 기준주파수와 차이를 보이게 된다.

그림 11은 E5052B로 측정된 주파수 합성기의 위상잡음 특성을 보였다. 이때 분주비는 N=128로 설정하였다. 대역폭은 그림 11의 첨두값을 기준으로 판별할 수 있다. 그림 11에서 대역폭은 설정된 대역폭 100 kHz 보다 작게 나타나는 것을 알 수 있다. 또한 오프-셋 주파수 100 kHz에서 위상잡음은 −91 dBc/Hz이다. 이 위상잡음 결과는 주파수 검출기 잡음의 효과로 나타난 것이며, 이중평형혼합기(DBM)-FD보다 잡음이 심한 것을 알 수 있다. 이는 기저대역에서 잡음을 측정함으로써 확인하였다. 현재잡음의 원인은 분석되고 있지 않다. 추후 잡음의 원인과 이의 분석을 통한 위상잡음의 개선 연구가 필요할 것으로 보인다.

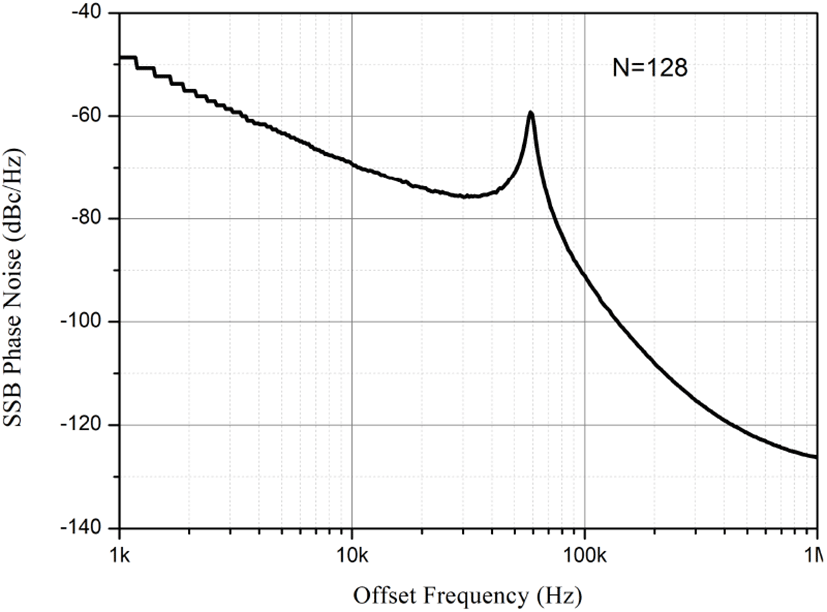

그림 11. | Fig. 11. 분주비=128일 때 위상잡음 | Phase noise for N=128.

Download Original Figure

Ⅳ. 결 론

본 논문에서는 새로이 주파수 잠금회로(frequency locked loop: FLL)를 이용한 1.4 GHz 대역 주파수합성기(frequency synthesizer)를 보였다. 이 구조는 발진주파수보다 낮은 주파수의 공진기를 사용하기 때문에 기존 구조에 비해 여러 가지 장점을 제공한다. 우선 낮은 주파수의 공진기는 일반적으로 고주파 공진기보다 Q가 크기 때문에 제안된 구조는 기존구조보다 낮은 위상잡음을 제공할 수 있다. 또한 일반적으로 낮은 주파수의 공진기는 크기도 작고 다양한 공진 주파수를 갖는 공진기 제작이 용이하다. 이 점 또한 본 논문에서 제안한 구조의 장점을 드러나게 한다. 마지막으로 낮은 주파수의 공진기는 비교적 저가이기 때문에 가격적인 면에서 기존 구조에 비해 장점을 가진다.

본 논문에서 가능성을 보이기 위하여 제안된 주파수합성기의 시제품을 보였으며, 각 블록별로 시험이 가능하도록 구성 제작하였다. 각 블록 별 시험 결과를 보였다. 제안된 주파수검출기는 예상대로 사용된 공진기의 공진주파수 11.255 MHz의 정수배에 해당하는 주파수 합성을 보였다. 합성된 주파수의 측정된 위상잡음은 오프-셋 주파수 100 kHz에서 −91 dBc/Hz를 보였다. 추후 본 논문 구조의 위상잡음의 개선은 새로운 연구를 필요로 한다.
