논문/REGULAR PAPERS

재밍 환경에서 전자전 수신기를 이용한 다중 표적 추적 기법 연구

김민1https://orcid.org/0000-0001-7520-3513, 최인오1https://orcid.org/0000-0002-0410-1066, 이원진*https://orcid.org/0000-0003-2911-6835, 김종덕*https://orcid.org/0000-0002-5952-6504, 김두환*https://orcid.org/0000-0002-1066-2468, 김경태**,https://orcid.org/0000-0001-6784-2745
Min Kim1https://orcid.org/0000-0001-7520-3513, In-O Choi1https://orcid.org/0000-0002-0410-1066, Won-Jin Lee*https://orcid.org/0000-0003-2911-6835, Jong-Deog Kim*https://orcid.org/0000-0002-5952-6504, Doohwan Kim*https://orcid.org/0000-0002-1066-2468, Kyung-Tae Kim**,https://orcid.org/0000-0001-6784-2745
Author Information & Copyright
1포항공과대학교 전자공학과
*LIG넥스원
**포항공과대학교 전파공학과
1Department of Electronic Engineering, Pohang University of Science and Technology
*LIG Nex1
**Department of Electronic Engineering, Pohang University of Science and Technology
Corresponding Author: Kyung-Tae Kim (e-mail: kkt@postech.ac.kr)

© Copyright 2019 The Korean Institute of Electromagnetic Engineering and Science. This is an Open-Access article distributed under the terms of the Creative Commons Attribution Non-Commercial License (http://creativecommons.org/licenses/by-nc/4.0/) which permits unrestricted non-commercial use, distribution, and reproduction in any medium, provided the original work is properly cited.

Received: Dec 09, 2019; Revised: Jan 06, 2020; Accepted: Feb 24, 2020

Published Online: Mar 31, 2020

요약

아군의 입장에서 재밍(jamming)을 통해 항공기 및 미사일과 같은 다수의 위협표적들에 탑재된 레이다들을 방해 및 기만하기 위해서는, 재밍 운용환경에 따른 위협표적 추적의 고유 특성들을 고려한 추적 알고리즘이 반드시 필요하다. 이를 위하여, 본 논문에서는, 재밍 운용환경에서 다수의 위협 표적들에 대한 새로운 추적 알고리즘을 제시한다. 이때, 제안된 알고리즘은 크게 IMM(Interactive Multiple Model) 필터, JPDA(Joint Probabilistic Data Association) 필터를 사용한 방위각 및 고각 추적 단계와 재밍 수행 구간에 따른 추적 불가능 문제를 해결하기 위한 잡음 공분산 적응 조정 단계로 구성된다. 시뮬레이션은 재밍 운용환경에 나타나는 위협표적들의 특성을 고려하여 모델링된 시뮬레이터를 통해 수행되었으며, 실험 결과를 통해 제안된 추적 알고리즘의 성능 및 연구의 타당성을 검증하였다.

Abstract

A tracking algorithm considering the characteristics of threat target tracking in a jamming operating environment is required to interfere and deceive the onboard radars of multiple threat targets(e.g., aircraft and missiles) during the jamming of army communications. This paper proposes a new algorithm for tracking multiple threat targets in a jamming operating environment. The proposed algorithm consists of two stages: 1) tracking of azimuth direction and elevation using an interactive multiple model and a joint probabilistic data association filter; and 2) adaptive adjustment of the noise covariance to solve the untraceable scenario problem for the threat targets. The performance of the proposed tracking algorithm is validated by the results obtained by modeling the simulator considering the threat target characteristics in a jamming operating environment.

Keywords: Tracking; IMM Filter; JPDA Filter; Jamming

서 론

전시 상황에서 아군은 최신 항공기 및 미사일 등 다중 위협표적의 레이다로부터 아군의 위치가 탐지되지 않거나, 부정확한 위치 정보가 추출되도록 재밍(jamming)과 같은 전자 공격(Electronic Attack: EA)을 수행한다[1]. EA 기법 운용 시 일반적으로 아군은 아군의 위치를 숨기기 위하여, 송/수신이 가능한 레이다가 아닌 수신만 가능한 전자전 수신기를 이용한다. 특히, EA 운용 환경에서 전자전 수신기만을 이용하여 추적을 수행하는 것은 기존 레이다를 이용하여 추적을 수행하는 것보다 더 어렵다. 따라서, 전자전 수신기를 이용하여 적군의 레이다를 추적한 후, 해당 방향으로 EA 기법을 운용하는 효과적인 EA 운용 시나리오에 대한 연구는 매우 중요하다. 하지만 많은 연구들은 EA 기법 자체에 대하여 수행하였다[2],[3]. 본 연구에서는 효과적인 EA 운용 시나리오 설계를 위한 EA 운용 환경에서 동작할 수 있는 새로운 위협 표적 추적 알고리즘을 제시한다.

EA 기법들의 효과적인 재밍 운용 시나리오를 설계하기 위해서, 전자전 수신기를 이용하여 수신 레이다 신호 분석 및 방위 정보 예측이 반드시 선행되어야 한다. 이 때, 전자전 수신기를 이용한 위협 표적의 방위 정보 예측은 재밍 기법 운용 환경에서 위협 표적 추적을 통하여 수행되며, 다음과 같은 특성을 갖는다.

  • 특성 1. 수신기만을 이용한 표적 추적 특성상 위협 표적의 송신신호가 전자전 수신기에 수신되어야 표적 탐지가 가능하다. 따라서 추적을 위해 위협표적의 송신 빔 내에 전자전 수신기가, 전자전 수신기의 수신 빔 내에 위협표적이 동시에 위치하여야 한다.

  • 특성 2. 위협표적 추적은 전자전 수신기에 수신된 위협 표적의 레이다 신호를 이용하여 수행되므로, 기존 거리(range) 및 방위각(azimuth angle), 고각(elevation angle) 정보를 이용한 3차원 추적이 아닌 방위각 및 고각 정보만을 이용하여 수행된다.

  • 특성 3. 추적 중 EA 수행 구간이 존재하며, 해당 구간에서 재밍 신호가 전자전 수신기에 간섭하므로 위협 표적의 방위 정보 측정이 불가능하다. 따라서 추적 중 EA 수행 구간에서는 이전 추적정보만을 이용하여 위협 표적 추적이 수행된다.

본 논문에서는 상기 특성의 추적 환경에서 다중 위협 표적 추적 알고리즘을 제안한다. 기존 특성 2만 만족하는 각도 추적 기법[4][6]과 비교하여 본 논문에서는 1) 특성 1을 고려한 시뮬레이터 모델링, 2) 특성 2 및 3을 고려한 방위 추적 알고리즘을 제안한다.

시뮬레이터는 위협 표적 레이다 신호 모델링 및 송신 빔 형성, 전자전 장비 수신 빔 형성, 스펙트럼 추정 기법 및 OS-CFAR(ordered statistic constant false alarm rate)을 이용한 도래각(Direction Of Arrival: DOA) 추정 기법, 새로운 추적 알고리즘 설계를 통하여 모델링되었다.

Ⅱ. 본 론

2-1 특성 1을 고려한 수신 시뮬레이터 모델링

전자전 수신기를 이용한 다중 위협 표적 추적 알고리즘은 그림 1과 같다. 먼저 전자전 수신기가 레스터 주사(raster scan)를 진행하는 도중 특성 1에 해당되는 경우 표적이 탐지되며, Nd회 이상 탐지된 방위 정보는 위협 표적으로 간주하여 해당 표적을 지속적으로 추적한다. 추적의 횟수가 Nj회 누적되면 추적 중 EA 기법을 일정시간 수행하며, 이 구간에서는 미리 추정된 방위정보만을 이용하여 위협 표적의 방위 추적이 수행된다(특성 3). 표적의 방위 추적은 위협 표적이 기만되는 시점, 즉 위협 표적의 레이다 신호가 전자전 수신기에 수신되지 않는 시점까지 반복된다.

jkiees-31-3-264-g1
그림 1. | Fig. 1. 전자전 수신기를 이용한 표적 추적 알고리즘 | Tracking algorithm using electronic warfare.
Download Original Figure
2-1-1 위협표적 레이다 신호 모델링

위협 표적의 레이다 신호는 펄스 압축 과정을 통하여 뛰어난 거리 분해능 및 보다 우수한 SNR(Signal to Noise Ratio)을 보장하는 선형 주파수 변조(Linear Frequency Modulation, LFM) 파형[7]으로 가정하였으며, 다음과 같이 나타낸다.

s ( t ) = A 0 exp { j 2 π [ ( f 0 B W / 2 ) t + K 2 t 2 ] }
(1)

여기서 A0는 송신 레이다 신호의 진폭을 나타내며, f0는 중심주파수, BW는 대역폭, K는 주파수 변조 비를 나타낸다.

2-1-2 디지털 빔 형성

시뮬레이터에서 사용된 위협 표적 및 전자전 수신기의 안테나는 평면 배열 안테나로 가정하였다[8]. 시뮬레이터에서 위협 표적 및 전자전 수신기의 안테나 소자들은 수직 및 수평축에 대해 각각 4×4, 8×16으로 배치하였으며, 생성된 송, 수신빔은 그림 2와 같다. 위협 표적 레이다의 방위각 및 고각 방향 3 dB 송신빔 폭은 약 26° 및 26°이며, 전자전 수신기의 방위각 및 고각방향 3 dB 수신빔 폭은 약 3° 및 13°이다.

jkiees-31-3-264-g2

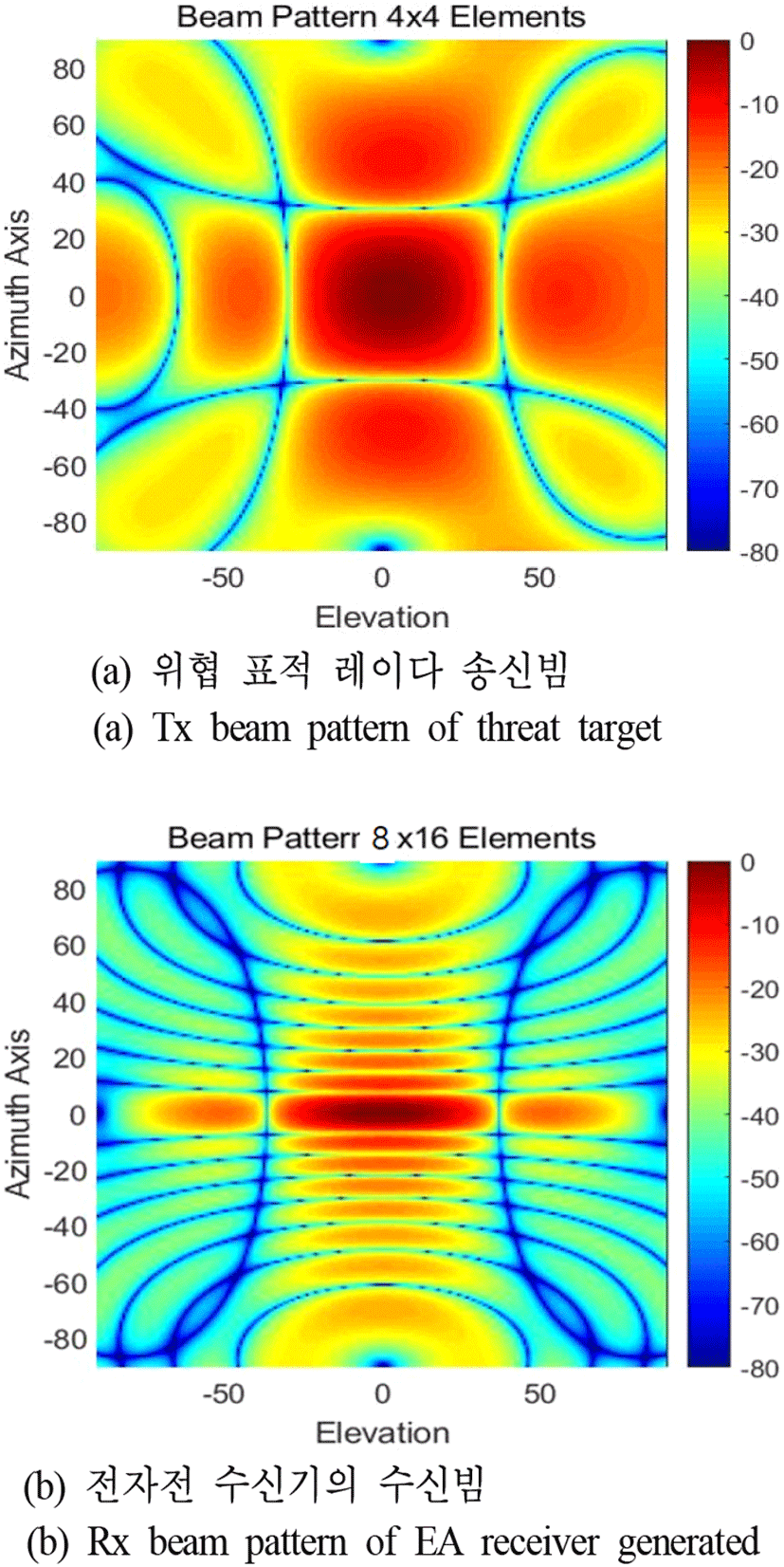

그림 2. | Fig. 2. 평면 배열 안테나를 이용하여 생성된 위협 표적의 송신빔 및 전자전 수신기의 수신빔 | Tx beam of threat target and Rx beam of EA receiver generated using planar array antenna.
Download Original Figure
2-1-3 방위(각도) 탐지

N개의 다중 위협 표적의 송신 신호들을 M개의 소자로 구성된 1차원 배열 안테나로 수신하였을 경우 탐지 신호는 다음과 같이 모델링할 수 있다.

x ^ = A _ ( θ ^ ) s ^ + v ^
(2)

여기서 x^=[x1,x2,,xM]T,s^=[s1,S2,,sN]Tv^는 1차원 배열 안테나 신호 벡터, 위협 표적의 레이다 신호 벡터, 안테나 잡음 신호 벡터를 나타낸다. 또한, θ^=[θ1,θ2,θN]T는 표적의 방향 벡터, A_(θ^)=[a^(θ1),a^(θ2),a^(θN)]는 배열 방향 행렬(array direction matrix)을 나타낸다. A_(θ^)n번째 열벡터 a^(θn)n번째 표적의 방향 벡터를 나타내며, 다음과 같다.

a ^ ( θ n ) = [ 1 , exp ( j α n ) , , exp ( j ( N 1 ) α n ) ] T
(3)

여기서 αn=2πd/λ × sinθn, d는 배열 안테나 소자간 거리를 나타낸다.

시뮬레이터의 DOA 알고리즘은 그림 3과 같다. 먼저, 탐지 신호로부터 높은 해상도로 표적의 각도 정보를 검출하기 위하여 본 논문에서는 스펙트럼 추정 기법 중 MUSIC, unitary ESPRIT, OMP(Orthogonal Matching Pursuit) 기법을 적용한다[9][11].

jkiees-31-3-264-g3
그림 3. | Fig. 3. DOA 알고리즘 | DOA algorithm.
Download Original Figure

상기 형성된 각도 영역 스펙트럼에 OS-CFAR 탐지기를 적용한다[12]. OS-CFAR 탐지기로 탐지된 정보 중 극대점이 표적의 방위 정보를 나타내므로 극대점에 해당하는 각도 정보를 추출하여 위협 표적의 방위 정보를 탐지한다. 그림 4는 고각 7° 및 10°에 표적이 위치할 경우 제안된 DOA 알고리즘을 통한 방위 정보 탐지 결과이다.

jkiees-31-3-264-g4
그림 4. | Fig. 4. DOA 탐지 결과 | Result of DOA estimation.
Download Original Figure
2-2 특성 2 및 3을 고려한 방위 추적 알고리즘

본 논문에서는 전자전 수신기를 이용한 다중 위협 표적 추적을 위하여 특성 2에 따라서 상호적 다중 모델(InTeractive Multiple Model, IMM)[4] 필터 및 JPDA(Joint ProBabilistic Data Association)[13] 기법을 이용하여 방위 추적 필터를 설계하였으며, 특성 3에 따른 문제를 해결하기 위하여 프로세스 잡음 공분산 Q 및 측정 잡음 공분산 R을 매 시점마다 적응 조정(adaptive adjustment)[14]하였다. 전체적인 방위 추적 알고리즘은 그림 5와 같다.

jkiees-31-3-264-g5
그림 5. | Fig. 5. 제안된 방위 추적 알고리즘 | Proposed angle tracking algorithm.
Download Original Figure
2-2-1 다중 표적 방위 추적 필터

위협 표적의 송신 레이다 신호를 이용한 방위각 및 고각 정보 추적은 IMM 추적 기법을 기반으로 수행하였다. IMM 추적 기법은 운동 모델이 자주 변하는 표적에 대해 효과적인 추적 기법으로 알려져 있으며, 표적의 방위 정보 추적에 적용할 경우 서로 다른 차수의 표준 칼만 필터(standard Kalman filter)만으로 구성하여 비교적 작은 계산 량으로 효과적인 추적이 가능하다. 본 논문에서는 참고문헌 [4]를 참고하여 IMM 필터를 설계하였다. 방위각의 경우 1, 2, 3차 표준 칼만 필터로 구성된 IMM 필터를 이용하여 추적을 수행하였으며, 비교적 변화폭이 작은 고각의 경우, 2차 표준 칼만 필터만을 이용하여 추적을 수행하였다. 방위각 추적을 위해 모델링된 k시점의 1, 2, 3차 상태 벡터는 다음과 같다.

x ^ k | k ( 1 ) = [ ϕ ] x ^ k | k ( 2 ) = [ ϕ ϕ · ] T x ^ k | k ( 3 ) = [ ϕ ϕ · ϕ · · ] T
(4)

여기서 ϕ는 위협 표적의 방위각, ϕ·는 방위각 속도, ϕ··는 방위각 가속도, T는 전치연산을 나타낸다. 고각 추적을 위해 모델링된 2차 표준 칼만 필터의 상태 벡터는 다음과 같다.

x ^ k | k ( 2 ) = [ θ θ · ] T
(5)

θθ·는 고각 및 고각 속도를 나타낸다. 또한 그림 5에서 zkPk|kk시점에서 측정값 및 공분산 행렬, F 및 H는 동적 모델 (dynamic model) 및 측정 모델(meaurement model)을 나타낸다. 방위각의 상태 벡터는 그림 5의 알고리즘과 같이 3가지 칼만 필터를 통해 추정(estimation)되며, 모델 확률(model probability) pk에 따라서 합성된다. pk는 이노베이션(innovation) 벡터 vk 및 공분산 Sk, 마르코프 모델(Markov model) 천이 행렬 Pij에 의하여 갱신된다. 다음 시점의 입력값이 되는 혼합 모델 상태 벡터 및 공분산은 천이 확률 Pki|j을 통해 계산된다[4].

해당 추적 환경에서는 위협표적이 두 개 이상인 경우, 자료 연관 기법을 적용하여 표적 추적을 수행하여야 한다. 특히, 특성 2에 따라서 방위각 및 고각정보는 각각 트랙을 형성하여 추적이 수행되어야 하기 때문에 기존의 거리 및 방위 정보를 모두 이용한 3차원 탐지 환경보다 더 많은 횟수의 자료 연관 기법의 적용이 필요하다. 특히 수신빔 폭 내에 두 개 이상의 표적이 위치하는 상황에서 방위각 및 고각 중 하나 또는 모든 트랙 게이트 내에 두 개 이상의 표적 각도 정보가 클러스터링(clustering) 되는 경우, 트랙에 측정값을 할당하는 경우의 수가 매우 많아 진다. 따라서 상기의 경우 또한 자료 연관 기법의 적용이 필요하다. 이와 같은 추적 환경에서 하나의 가설만 트랙 갱신에 적용하여 오 연관 발생 확률이 높은 GNN(Global Nearest Neighbor) 및 매우 많은 계산시간을 요구하는 MHT (Multiple Hypothesis Tracking) 기법 대신 불확정성을 오차 원으로 고려하여 상태공분산(state covariance) 계산에 반영하는 JPDA필터[13]가 적합하다. 본 논문에서는 그림 5와 같이 JPDA 기법을 통해 계산된 연관 확률(association probability) βi,k,를 계산한 후, 모든 가설을 연관 확률에 따라서 트랙 갱신에 적용하였으며, IMM 필터의 상태 공분산에 불확정성(P˜k)을 반영하였다. 연관 확률은 측정값이 표적으로부터 발생되었을 확률을 나타내는 우도(likelihood)를 이용하여 계산되며, 다음과 같다[13].

β i , k = { L i , k 1 P D P G + j = 1 m k L i , k , i = 1 , , m ( k ) , 1 P D P G 1 P D P G + j = 1 m k L i , k , i = 0 ,
(6)

여기서 i=0은 트랙에 어떤 측정값도 할당되지 않는 경우를 나타내며, PDPG는 탐지 확률 및 게이트 확률, mk는 트랙에 할당된 측정값의 개수를 나타낸다. 또한 i,k는 측정값과 트랙 사이의 우도를 나타내며, 다음과 같다.

L i , k N [ z i , k H x ^ k | k 1 , S k ] P D m k V k
(7)

위 식에서 Ν은 가우시안 분포의 형태로 나타낸 충분 통계량(sufficient statistic)을 나타내며, Vkk시점에서 게이트 유효 영역의 크기를 나타낸다.

2-2-2 추적 필터의 잡음 공분산 설정

그림 6은 실제 위협 표적의 방위각 및 위협 표적의 추정 방위각 사이의 오차를 나타낸다. EA는 추적 시작 후 4.2~5.2초 구간 및 7.5~8.5초 구간에서 수행되었다. 해당 구간에서는 특성 3에 따라서 전자전 수신기를 통해 표적의 레이다 신호를 수신하는 것이 불가능하다. 따라서 본 시뮬레이터에서는 측정값을 이전 시점 추정값으로 대체 하여 트랙을 갱신하였다. 따라서 그림 6의 점선(- -)과 같이 해당 구간에서 추정 오차가 증가함을 확인할 수 있다.

jkiees-31-3-264-g6
그림 6. | Fig. 6. 트랙 추정 오차 | Track estimation error.
Download Original Figure

통상적으로 Q는 동적 모델의 신뢰성 및 프로세스 잡음에 따라서 값을 설정하며, R은 측정 환경에 따라서 설정한다. 따라서 잡음 공분산 QR을 추적 상황에 따라 최적화함으로써 추정 오차를 최소화할 수 있다. 먼저, EA 수행 구간에서는 EA 수행 구간 이전 시점까지의 표적 추적 정보만을 이용하여 트랙을 갱신하여야 하므로 QR이 작을수록 유리하다. 하지만 EA 구간 직후에는 추정 오차가 크게 발생하며, 보다 빠르게 추정 오차가 작은 방향으로 방위정보를 추정하기 위하여 Q 및 R을 크게 설정하는 것이 좋다. 이와 같은 이유로, 본 논문의 추적기는 그림 5와 같이 이노베이션 벡터(innovation vector) 및 잔여(residual) 오차, 망각 요소(forgetting factor), α,를 이용하여 QR을 추적 구간에 따라서 적응 조정한다[14]. 잡음 공분산을 적응 조정하여 추정오차가 감소된 것은 그림 6의 실선(-)에서 확인할 수 있다.

Ⅲ. 시뮬레이션 결과

본 논문에서 제안된 전자전 수신기를 이용한 위협 표적 추적 시뮬레이터의 성능 및 재밍 수행 시간, 재밍 수행의 빈번도에 따른 추적 성능을 검증하기 위하여 Nj 및 재밍 수행 시간 tj, SNR에 따른 100회의 몬테카를로 시뮬레이션을 실시하였다. 설계된 필터의 초기값은 참고문헌 [4]를 참고하여 설정하였으며, 시뮬레이션에 사용된 시나리오는 표 1과 같다.

표 1. | Table 1. 시뮬레이션 시나리오 | Simulation scenario.
The number of target 2 Initial position of target 1 (20, 3, 4) km
Position of receive (0, 0, 50) m Initial position of target 2 (20, −2, 5.3) km
Tracking duration 30 m/s Velocity of target 1 (−100, −345, 0) m/s
Nd 4 Velocity of target 2 (−100, 345, 180) m/s
f0(target 1, 2) 3 GHz BW(target 1, 2) 3 MHz
K 600 GHz/s
Download Excel Table

Nd는 표적 외에 클러터 등 탐지가 되지 않는 상황을 가정하여 낮은 값으로 설정하였으며, 추적 수행 시간(tracking duration)은 1회의 추적(탐지 및 추정)에 소요되는 수행 시간을 의미한다. 또한, 위협 표적이 아군의 수신기를 탐지한 후의 상황을 가정하여 위협 표적의 송신 빔이 아군 수신기 방향으로 지속적으로 조향하고 있다. 그림 7Nj=75, tj=1s, SNR= 15 dB인 환경에서 방위각 및 고각에 대한 추적 결과로 측정값 및 추정값을 도시한다. 해당 시나리오에서는 그림 7과 같이 각기 다른 시점에서 표적들의 방위각 및 고각이 교차되며, 고각의 경우, 측정값의 오차가 보다 큰 것을 확인할 수 있다. 이것은 방위각보다 고각 방향의 안테나 소자의 개수가 작기 때문에 MUSIC으로 형성된 각도 스펙트럼의 분해능이 방위각의 경우보다 좋지 못하기 때문이다[9].

jkiees-31-3-264-g7

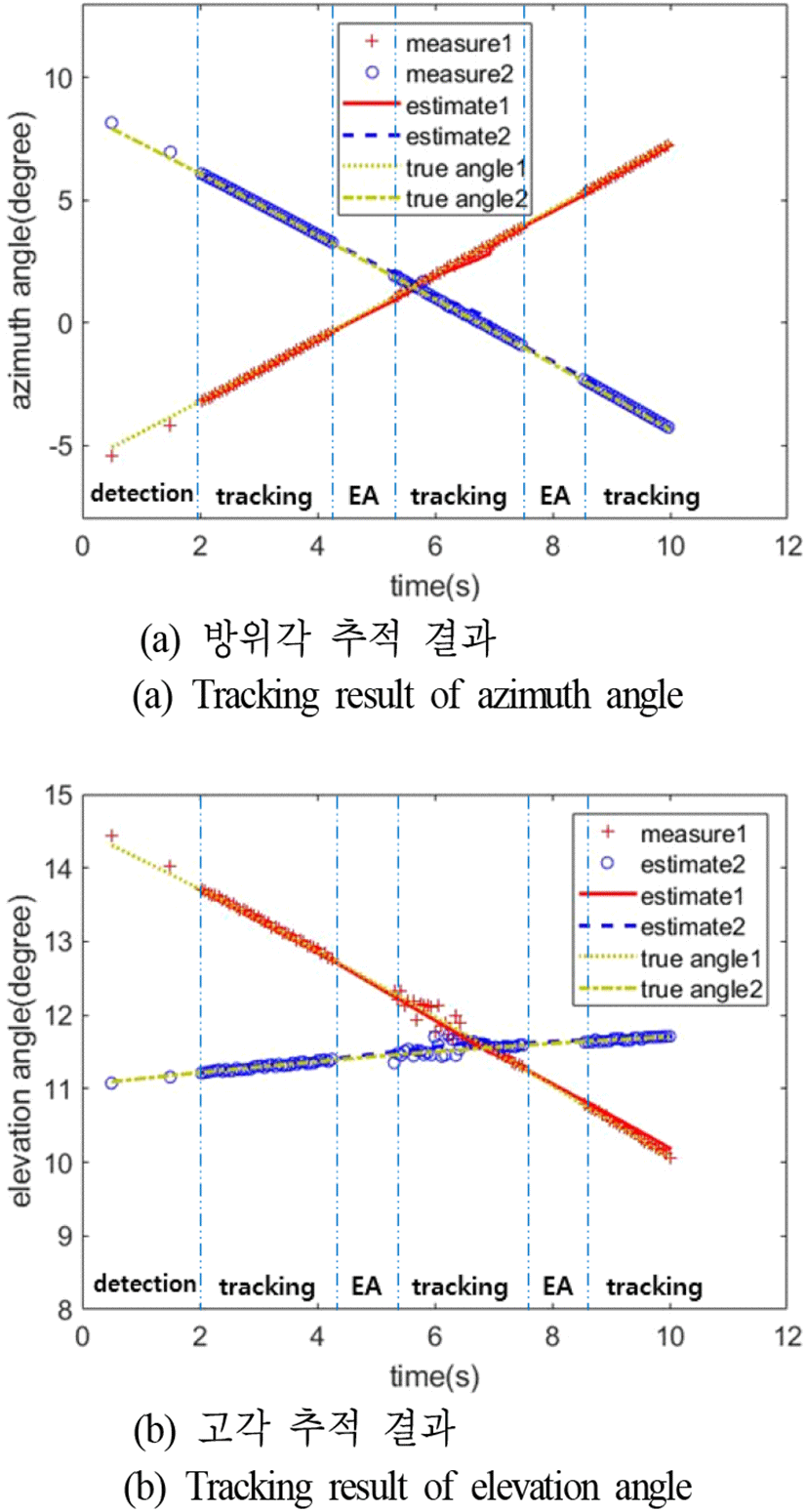

그림 7. | Fig. 7. 방위각 및 고각의 추적 결과 | Tracking result of azimuth angle and elevation angle.
Download Original Figure

추적 기법의 목표는 위협 표적을 추적한 뒤, 재밍 신호를 송신하여 기만하는 것이므로 추적 성공은 추적 종료 시점에서 추정된 표적 방위 정보 및 실제 표적 방위 정보를 비교하여 오차가 1° 이내(재밍 신호의 빔폭)인 경우로 설정하였다. 표 2tj=1s일 때, SNR 및 Nj에 따른 추적 결과를 나타낸다. SNR= 10 dB 및 Nj = 150 이상일 경우에만 70 % 이상의 확률로 표적 추적에 성공하였다. 이와 같은 결과를 통하여 Nj가 증가할수록 측정값이 존재하지않는 구간이 줄어들어 추적에 성공할 확률이 증가하는 것을 알 수 있다. 하지만, 추적 중 재밍 수행 횟수가 줄어들기 때문에 전자전 환경에 따라서 적절한 Nj를 설정하 여야 한다.

표 2. | Table 2. 시뮬레이션 결과(tj=1s) | Simulation result
SNR(dB) Tracking success rate(%)
Nj=50 Nj=75 Nj=100 Nj=150
5 0 7 11 17
10 33 41 67 75
15 100 99 100 100
20 100 100 100 100
25 100 100 100 100
30 100 100 100 100
Download Excel Table

표 3Nj=75일 때, SNR 및 tj에 따른 추적 결과를 나타낸다. Nj=75 및 SNR= 15 dB의 시나리오의 경우 90 % 이상의 성공 확률로 표적을 탐지하기 위하여 tj는 1.5 s 이하여야 한다. 실험결과와 같이, tj가 증가할수록 위협 표적에 대한 재밍의 효과는 증가하지만, 측정값 없이 표적을 추적하는 구간이 증가하여 추적 성공확률에 악영향을 미친다. 그림 8은 SNR=0, 15 dB의 환경에서 고각이 4°, 5°의 표적에 대하여 MUSIC, Unitary ESPRIT, OMP기법을 적용하여 각도 스펙트럼을 추정한 결과이다. SNR= 15 dB의 경우, MUSIC 및 Unitary ESPRIT을 이용한 DOA 추정은 정확하게 수행되지만, OMP 기법의 추정오차는 비교적 크다. SNR= 0 dB의 경우 3가지 추정기법의 DOA 추정 오차가 모두 커지며, 이것은 추적 성공 확률 감소의 원인이 된다.

jkiees-31-3-264-g8

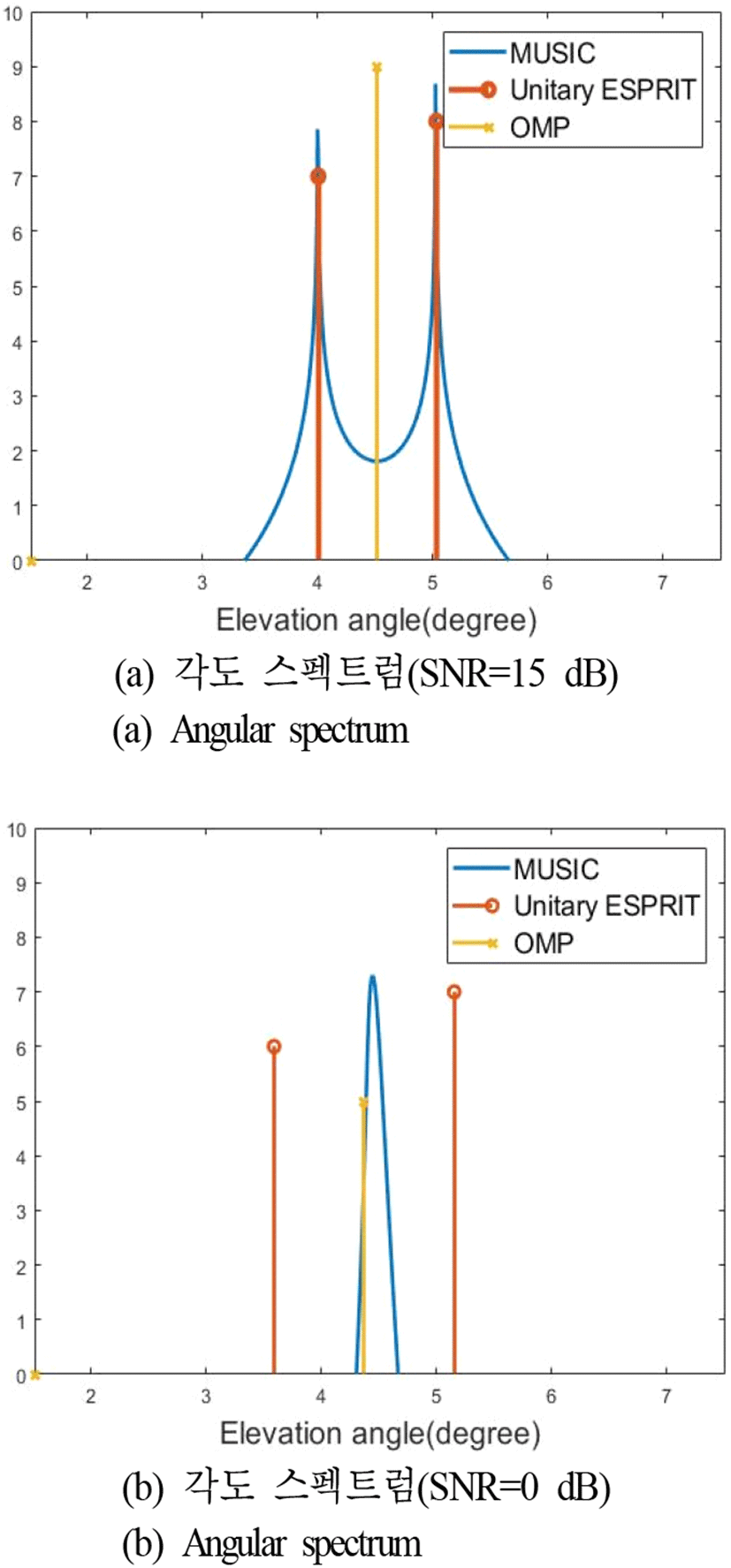

그림 8. | Fig. 8. 각도 스펙트럼(SNR=0, 15 dB, 고각=4, 5°) | Result of DOA estimation.
Download Original Figure
표 3. | Table 3. 시뮬레이션 결과(Nj=75) | Simulation result.
SNR(dB) Tracking success rate(%)
tj=0.5s tj=1s tj=1.5s tj=2s
5 11 7 0 0
10 94 41 30 33
15 100 99 94 87
20 100 100 100 100
25 100 100 100 100
30 100 100 100 100
Download Excel Table

Ⅳ. 결 론

본 논문에서는 효과적인 EA 기법 수행을 위하여 전자전 수신기를 이용한 다중 위협 표적 탐지 및 추적 시뮬레이터 모델링 및 추적 알고리즘을 제안하였다. 시나리오에 따른 몬테카를로 실험 결과, 표적 측정값 없이 추적을 수행하는 재밍 수행 구간이 포함되었음에도 SNR 20 dB 이상의 경우, 100 % 확률로 표적 추적에 성공하였으며, SNR 15 dB의 경우에서도 90 % 이상의 확률로 표적 추적에 성공하였다. 실험 결과를 통하여 재밍 환경의 다중 위협 표적 추적에 본 논문이 제안한 기법이 매우 적합하다는 것을 확인할 수 있었다.

하지만 10 dB 이하의 SNR 환경에서 표적 추적을 수행하는 경우, 80 %의 이하의 낮은 표적 추적 성공 확률을 보였는데, 이것은 낮은 SNR 환경에서 정확한 각도 스펙트럼의 추정이 어렵기 때문이다(그림 8). 이에 따라서 본 논문의 저자들은 낮은 SNR 환경에서 보다 정확한 DOA 및 추적 알고리즘에 대한 연구를 수행할 예정이다.

Acknowledgements

이 연구는 LIG 넥스원 연구비의 지원으로 연구되었음.

References

[1].

K. S. Bang, D. S. Im, “Technology status and development trend of marine electronic warfare,” Defense & Technology, vol. 223, pp. 56-63, 1997.

[2].

K. Yeo, W. Chung, “Signal-space jamming scheme for disturbing target localization of bistatic MIMO radar system,” The Journal of Korean Institute of Electromagnetic Engineering and Science, vol. 29, no. 11, pp. 878-883, Nov. 2018.

[3].

K. Y. Kim, Y. Shin, “Single linear chirp-based communication-like jamming in chirp spread spectrum systems,” The Journal of Korean Institute of Communications and Information Sciences, vol. 44, no. 4, pp. 685-692, 2019.

[4].

E. N. Khoury, “Advanced ESM angle tracker: volume 1 - Theoretical foundations,” Naval Research Laboratory, NRL/FR/5741-06-10, Washington, DC, Dec. 2006.

[5].

S. Y. Hou, H. S. Hung, and T. S. Kao, “Extended Kalman particle filter angle tracking(EKPF-AT) algorithm for tracking multiple targets,” in 2010 International Conference on System Science and Engineering, Taipei, 2010, pp. 216-220.

[6].

S. B. Park, C. S. Ryu, and K. K. Lee, “Multiple target angle tracking algorithm using predicted angles,” IEEE Transactions on Aerospace and Electronic Systems, vol. 30, no. 2, pp. 643-648, Apr. 1994.

[7].

M. I. Skolnik, Introduction to Radar Systems, Boston, MA, McGraw-Hill, 2001.

[8].

C. A. Balanis, Antenna Theory: Analysis and Design, 2nd ed. New York, NY, John Wiley & Sons, 1997.

[9].

P. Stoica, R. L. Moses, Introduction to Spectral Analysis, New York, NY, Prentice-Hall, 1997.

[10].

M. Haardt, J. A. Nossek, “Unitary ESPRIT: How to obtain increased estimation accuracy with a reduced computational burden,” IEEE Transactions on Signal Processing, vol. 43, no. 5, pp. 1232-1242, May, 1995.

[11].

Y. C. Eldar, G. Kutyniok, Compressed Sensing: Theory and Applications, New York, NY, Cambridge University Press, 2012.

[12].

M. A. Richards, Fundamentals of Radar Signal Processing, New York, NY, McGraw-Hill, 2005.

[13].

Y. Bar-Shalom, F. Daum, and J. Huang, “The probabilistic data association filter,” IEEE Control Systems Magazine, vol. 29, no. 6, pp. 82-100, Dec. 2009.

[14].

S. Akhlaghi, N. Zhou, and Z. Huang, “Adaptive adjustment of noise covariance in Kalman filter for dynamic state estimation,” in The 2017 IEEE Power & Energy Socety General Meeting, Chicago, IL, Feb. 2017, pp. 1-5.
