비대칭 단일종단 평행버스를 이용한 신호 모드 사이의 위상 지연 감소에 대한 연구

선로에 신호가 전달될 때는 세 가지의 신호모드가 존재한다. 첫 번째로 신호가 이전 신호를 유지할 경우에는 스테이(stay), 두 번째로 이전 신호가 0에서 1로 변화할 경우에는 상승(rising), 세 번째로 이전 신호가 1에서 0으로 변화할 경우에는 하강(falling)이다. 신호 전달 모드 또한 세 가지로 나눌 수 있으며, 버스 내 한 쌍의 선로에 대해 신호가 같은 위상으로 전파 될 경우 우수 모드, 신호가 서로 반대 위상으로 전파될 경우 기수 모드, 그리고 정적(static) 모드가 있다. 이 때 우수 모드와 기수 모드는 각각 공통 모드와 차동 모드에 대응되는 개념이다^[5],^[6].

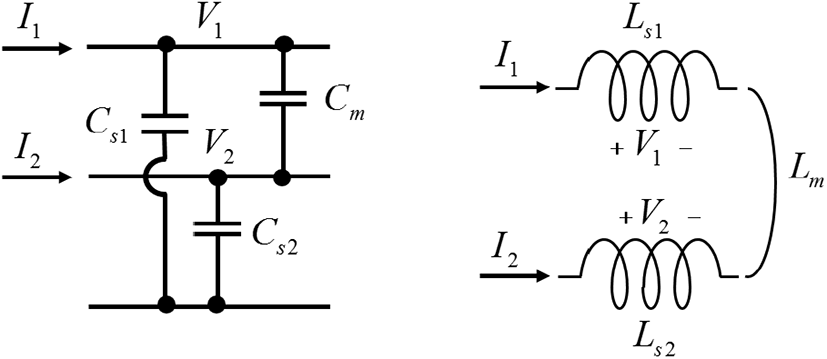

한 쌍의 전송선로 사이에 형성되는 등가 커패시턴스와 등가 인덕턴스를 그림 2에 나타내었다. 여기서 각 파라미터가 의미하는 것은 아래와 같다.

C_s1: 선로1과 그라운드 사이의 자기 커패시턴스 (F/m)

C_s2: 선로2와 그라운드 사이의 자기 커패시턴스(F/m)

C_m: 선로 1과 2 사이의 상호 커패시턴스 (F/m)

L_s1: 선로 1의 자기 인덕턴스 (H/m)

L_s2: 선로 2의 자기 인덕턴스 (H/m)

L_m: 선로 1과 2 사이의 상호 인덕턴스 (H/m)

* 위의 파라미터들은 모두 단위 길이 당 값에 해당함.

식 (1)～식 (3)은 각각 우수 모드에서의 단위 길이 당 커패시턴스와 인덕턴스, 그리고 전파 지연 차이(propagation delay difference)를 선로의 등가 정수소자로 나타낸 것이다. 우수 모드에서는 선로 축의 위치에 따라 동일한 전압을 형성하기 때문에 유효 커패시턴스는 상호 커패시턴스에 의해 감소하게 되며, 전류 또한 항상 같은 방향으로 흐르므로, 전체 인덕턴스는 상호 인덕턴스로 인하여 증가하게 된다.^[6]

C_even: 우수 모드의 단위 길이 당 커패시턴스 (F/m)

L_even: 우수 모드의 단위 길이당 인덕턴스 (H/m)

TD_even: 우수 모드의 단위 길이당 전파 지연 (s/m)

마찬가지로 식 (4)～식 (6)은 각각 기수 모드에서의 커패시턴스, 인덕턴스, 그리고 전파 지연을 선로의 등가 정수소자로 나타낸 것이다. 기수 모드에서 선로 사이의 전압차는 유효 커패시턴스를 상호 커패시턴스 값만큼 증가시키며, 전류는 반대 방향으로 흐르므로 전체 인덕턴스는 상호 인덕턴스로 인해 감소하게 된다.^[6]

C_odd: 기수 모드의 단위 길이 당 커패시턴스 (F/m)

L_odd: 기수 모드의 단위 길이 당 인덕턴스 (H/m)

TD_odd: 기수 모드의 단위 길이 당 전파 지연 (s/m)

식 (3) 및 식 (4)를 통해서 우수 모드는 상호 커패시턴스로 인한 값의 변화가 일어나지 않고, 기수 모드는 상호 커패시턴스로 인해 값의 변화가 일어난다는 점을 알 수 있다. 이는 신호선 사이에 임의의 커패시턴스 성분을 도입하거나 또는 신호선의 구조를 변형하였을 때에 기수 모드의 전파 지연의 변화가 지배적으로 일어날 수 있다는 것을 의미한다.^[3]

식 (7)은 두 모드의 전파 지연의 차이를 나타낸 것이다. 실제 선로 디자인에서 통상 $\frac{L_m}{L_{s1}}$ 가 $\frac{C_m}{C_{s1}+C_m}$보다 크기 때문에, 기수 모드의 신호가 우수 모드의 신호보다 먼저 수신단에 도착한다.

l_tr: 전송선로의 길이 (m)

ΔTD_mode: 단위 길이당 모드 사이의 지연차이 (s/m)

ΔTD_tr: 전송선로 길이를 곱한 모드 간 지연차이 (s)

식 (9)는 한 쌍의 커플링(coupling)된 전송선로에서의 보상 커패시턴스에 대한 공식이다. 한 쌍의 전송선로에 단락 커패시턴스 불연속성(shunt capacitance discontinuity)이 존재하게 되면, 추가적인 지연이 존재하게 된다. 식 (9)는 모드 간 전파 지연 차이가 Z_odd와 C_c(보상 커패시턴스)에 비례함을 나타냈다. 해당 식들을 사용하여 참고문헌 [3]에서는 한 쌍의 전송선로 사이에 보상 커패시턴스 값을 적용하여 모드 간 지연 차이를 감소시켰다.

주파수 영역에서의 모드 간 위상 차이(Δϕ_tr)는 식 (11)과 같이 모드 간 지연 차이(ΔTD_tr)를 나타내며, 모드 간 지연 차이는 시간 영역에서의 지터(jitter)에 대응한다. 지터는 크로스토크를 유발하는 요인이며, 따라서 모드 간의 위상 차이를 감소시킴으로써 크로스토크를 저감할 수 있음을 알 수 있다. 아울러 주어진 시간영역에서의 지연 차이(ΔTD_tr)에 대하여 주파수 영역에서의 위상 차이(Δϕ_tr)는 주파수가 증가하면 증가됨을 알 수 있다.

본 절에는 식 (9)에서의 보상 커패시턴스(C_c)를 실제 집중 소자(커패시턴스)로 대치하여 본 논문에서 제시하는 지연 차이(ΔTD_tr)가 감소함을 확인하고자 한다. 이것에 대한 내용은 본 고가 작성 중인 현재, 아직 출판되지 않은 참고문헌 [3]에서 자세히 기술되어 있으며, 여기에서는 보상 커패시턴스의 유효함을 보이기 위해서 간략하게 이 내용을 소개한다.

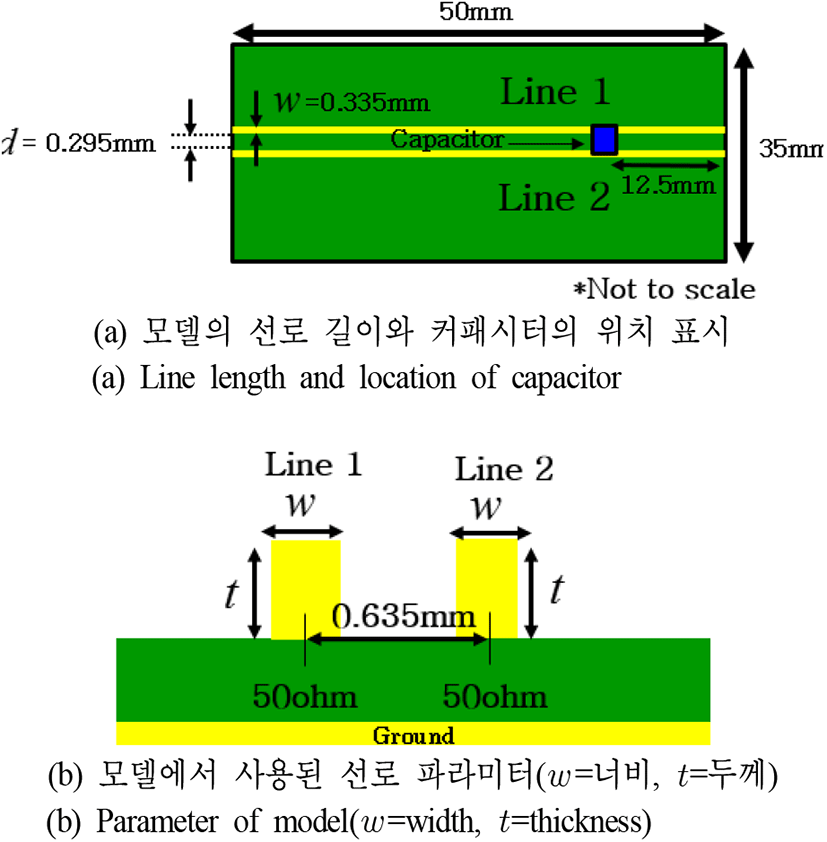

그림 3은 크로스토크 저감을 위하여 선로 사이에 커패시터를 놓아 준 모델의 위에서 본 모습과 정면에서의 모습을 나타낸 것이다. 전체 PCB는 50 mm×35 mm의 사이즈를 가지는 기판이다. 또한 한 쌍의 선로(Line 1과 Line 2) 모두 마이크로스트립 선로로서 같은 너비와 두께를 가지며, 임피던스도 50 ohm으로 같다. w=0.335 mm, t=0.04 mm이다. Substrate는 FR-4로, ϵ_r은 4.3이며 기판 두께는 0.2 mm이다. d=선로 사이의 간격으로 0.295 mm이며, 두 선로 중앙 사이의 거리는 0.635 mm이다. 또한 참고문헌 [3]에서 구한 보상 커패시턴스(C_c) 값은 500 fF이다.

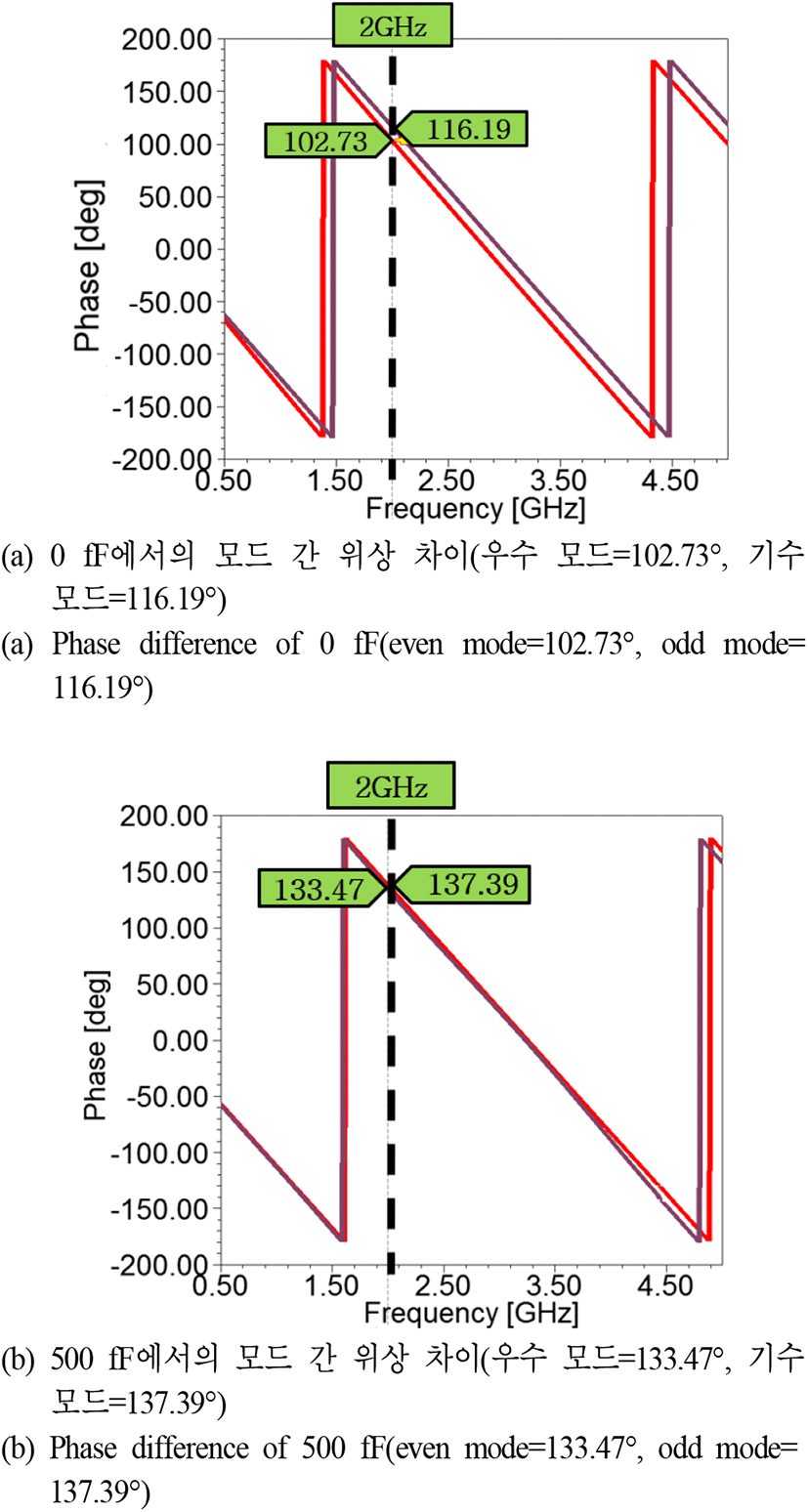

그림 4는 해당 모델의 커패시터 값에 따른 모드 간 위상 차이를 나타낸 전자기장 시뮬레이션 결과이다. 커패시터를 적용하지 않았을 때(0 fF)는 2 GHz에서 모드 간에 약 13.46° 가량의 위상 차이가 나타남을 알 수 있다. 그러나 500 fF의 보상 커패시터를 적용하였을 경우, 모드 간의 위상 차이가 2 GHz에서 3.92° 가량으로 확연히 줄어듦을 확인할 수 있다.

다음 Ⅲ장에서는 집중 커패시턴스 대신에 분포 커패시턴스를 이용하여 크로스토크를 절감시키는 전송선로 구조를 설계 및 시뮬레이션 결과를 보이고자 한다.

앞서 소개한 전송선로에서의 보상 커패시턴스 공식을 통하여 2-2에서는 한 쌍의 전송선로 사이에 추가적인 집중(lumped) 커패시턴스 값을 더하는 방식으로 크로스토크를 저감시킬 수 있었다. 이에 본 절에서는 분포(distributed) 커패시턴스 값을 더하여 크로스토크를 저감할 수 있는 선로 설계 방안을 제시하고자 한다.

식 (7)에서 알 수 있는 점은 $\frac{L_m}{L_{s1}}$ 과 $\frac{C_m}{C_{s1}+C_m}$의 차이를 줄이는 것이 모드 간 지연 차이를 줄일 수 있다는 것이다. 따라서 선로 간 C_m을 증가시킴으로써 크로스토크를 저감할 수 있다는 점에 착안하여 한 쌍의 커플링된 비대칭 선로를 설계할 수 있다. 이러한 조건을 만족시키는 비대칭 전송선로의 구조를 찾기 위하여 식 (7)의 최적화 과정을 진행하도록 한다.

또한, 구해진 너비에 맞추어 선로 간 임피던스가 깨지지 않도록 기준 선로와 유사한 임피던스를 갖게 하는 선로 두께를 구한다. 예를 들어, 기준 선로가 50옴이면 변경 선로도 50옴에 가까운 임피던스 값을 갖도록 한다.

제안한 비대칭 선로의 파라미터 설정 방법을 검증하기 위하여 Ⅲ에서는 전자기 시뮬레이션을 활용하여 최적화를 진행하고, 결과를 보이도록 하였다.

앞서 소개한 비대칭 선로의 크로스토크 저감 효과를 검증하기 위하여 먼저 대칭선로에 대한 2차원 해석 결과를 보이고자 한다. 대칭선로의 모델링 및 해석 결과와 모드 간 전파 지연 차이를 보이며, 크로스토크를 최소화하는 비대칭 선로를 설계 및 해석하여 두 결과를 비교하고자 한다.

본 절에서 모델링한 대칭선로는 2-2의 그림 3에서와 같은 너비와 높이가 같은 모델을 사용하였다. 해당 모델은 ANSYS 사의 Q2D를 통해 2차원 전자기 시뮬레이션을 수행하였고, 2 GHz에서의 결과를 출력하였다.

이에 대한 2차원 해석 결과를 표 1에 나타내었으며, 식 (7) 및 식 (11)에 표 2의 해석 결과와 선로 길이 50 mm를 대입하여 얻은 모드 간 전파 지연(ΔTD_tr)의 결과는 25 ps이다.

크로스토크 저감을 위한 비대칭 선로 설계를 위하여 ANSYS 사의 HFSS에 내장되어 있는 전자기장 시뮬레이션과 연동하여 결과를 낼 수 있는 최적화 툴박스를 사용하여 최적화를 진행하였다.

최적화에 사용한 알고리즘은 연속 비선형 프로그래밍(sequential nonlinear programming: SNLP)이다. SNLP는 연속적이며, 최적화 상태를 가장 최신의 최적값으로 업데이트해 주고 그것을 반복하는 알고리즘이다^[7].

최적화 시 설정한 조건을 정리하면 다음과 같다.

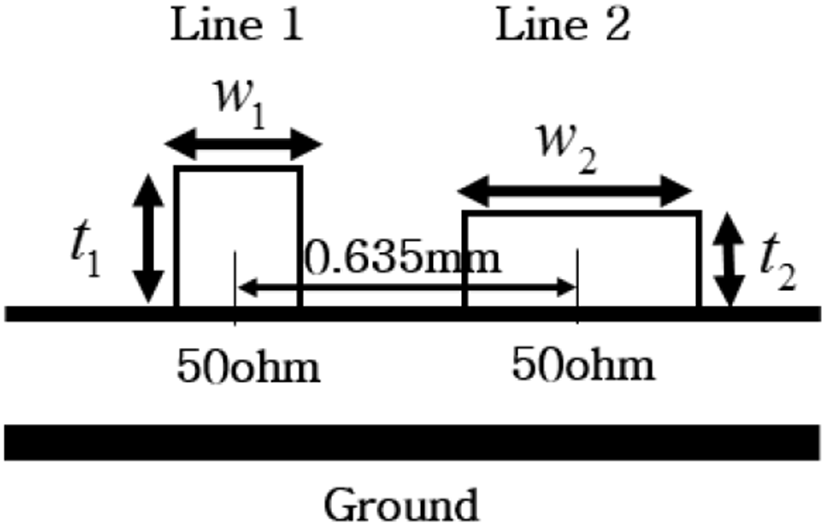

아울러 ΔTD_mode 계산 시 사용한 식 (7)은 대칭 선로 적용이 되는 수식이나, 본 연구에서는 식 (7)이 미소한 비대칭인 경우에도 사용 가능하다는 가정하에 최적화를 진행하였다. 그림 5는 최적화 시에 사용한 파라미터들의 변수를 나타낸 것이다. w₁,w₂는 각 선로의 너비이고, t₁,t₂는 각 선로의 두께이다. 이 파라미터들을 변경시켜 최적의 ΔTD_mode값을 가지는 선로의 너비와 두께를 선정하도록 하였다.

최적화 과정을 통해 w₁=0.345 mm, w₂=0.413 mm, t₂=0.0158 mm, t₂는 0.0136 mm가 얻어졌다. 이때 얻어진 ΔTD_mode값은 400 ps/m이었고, 이와 같은 너비와 두께를 가지는 선로 임피던스는 각각 52, 47옴으로 확인되었다. 선로 길이(l_tr)는 50 mm로 하였으며, 기판 물성과 두께 또한 3-2에서와 동일하게 설정하여 시뮬레이션을 수행하였다.

표 2에는 비대칭 마이크로스트립 선로의 2차원 해석 결과를 나타내었으며, 식 (7)과 식 (11)에 표 2의 해석 결과와 선로 길이 50 mm를 대입하여 얻은 모드 간 전파 지연의 결과(ΔTD_tr)는 20 ps(=400 ps/m×0.05 m)이다.

앞서 해석한 대칭 신호선의 2 GHz에서의 모드 간 위상 지연 결과와 최적화된 비대칭 선로의 모드 간 위상 차이를 비교하였을 때, 약 5 ps의 전파 지연 차이(ΔTD_tr)가 개선되었음을 확인할 수 있다.

비대칭 이론을 적용한 선로의 결과 이전에, 결과 비교를 위하여 대칭 선로의 시뮬레이션 결과를 먼저 보였다.

시뮬레이션에서 사용한 대칭 선로는 2-2의 그림 3에서 소개되었던 모델에서 커패시터만 빠지고 기판의 크기와 두께, 선로의 너비와 폭이 모두 같은 모델이다.

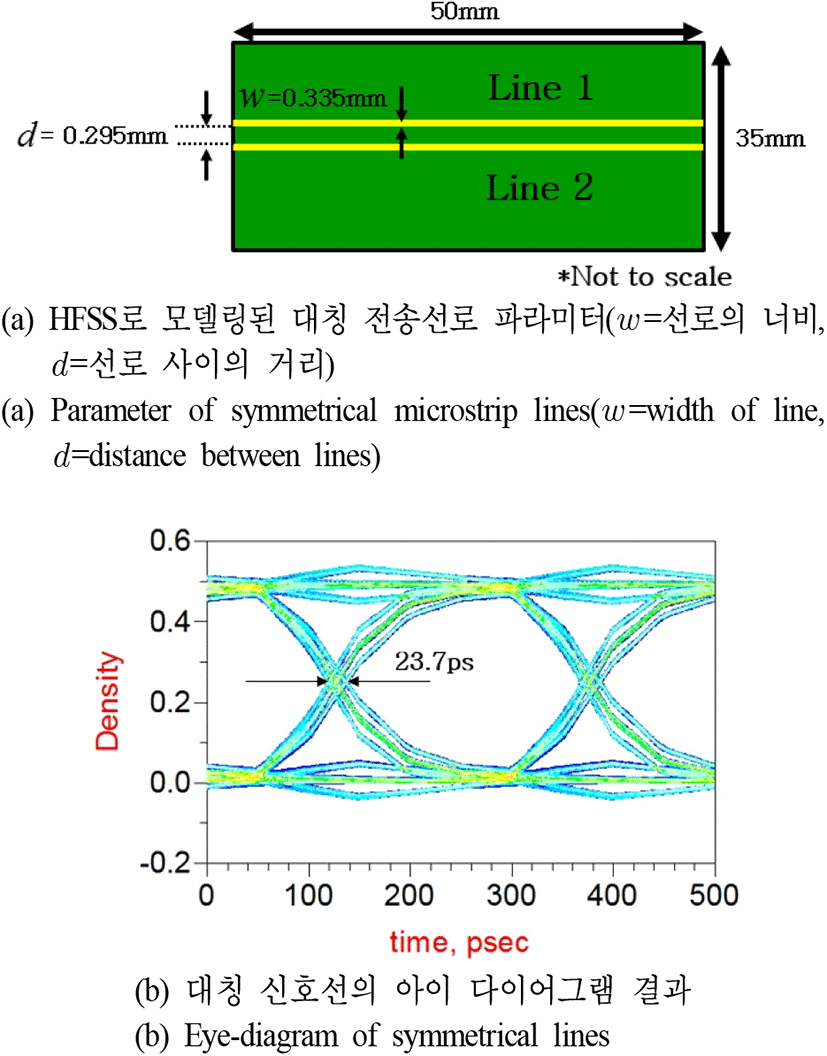

그림 6은 대칭 신호선 구조의 모드 간 지연 차이와 아이 다이어그램을 나타낸 것이다. 모드 간 지연 차이는 ANSYS 사의 HFSS를 사용하여 얻은 결과이며, 아이 다이어그램은 Agilent 사의 ADS 프로그램을 사용하여 나타내었다. 2 GHz에서 대칭 신호선 구조의 모드 간 위상 차이는 그림 4(a)에서와 같이 약 13.46°이며, 그림 7과 같이 지터는 23.7 ps임을 확인할 수 있다.

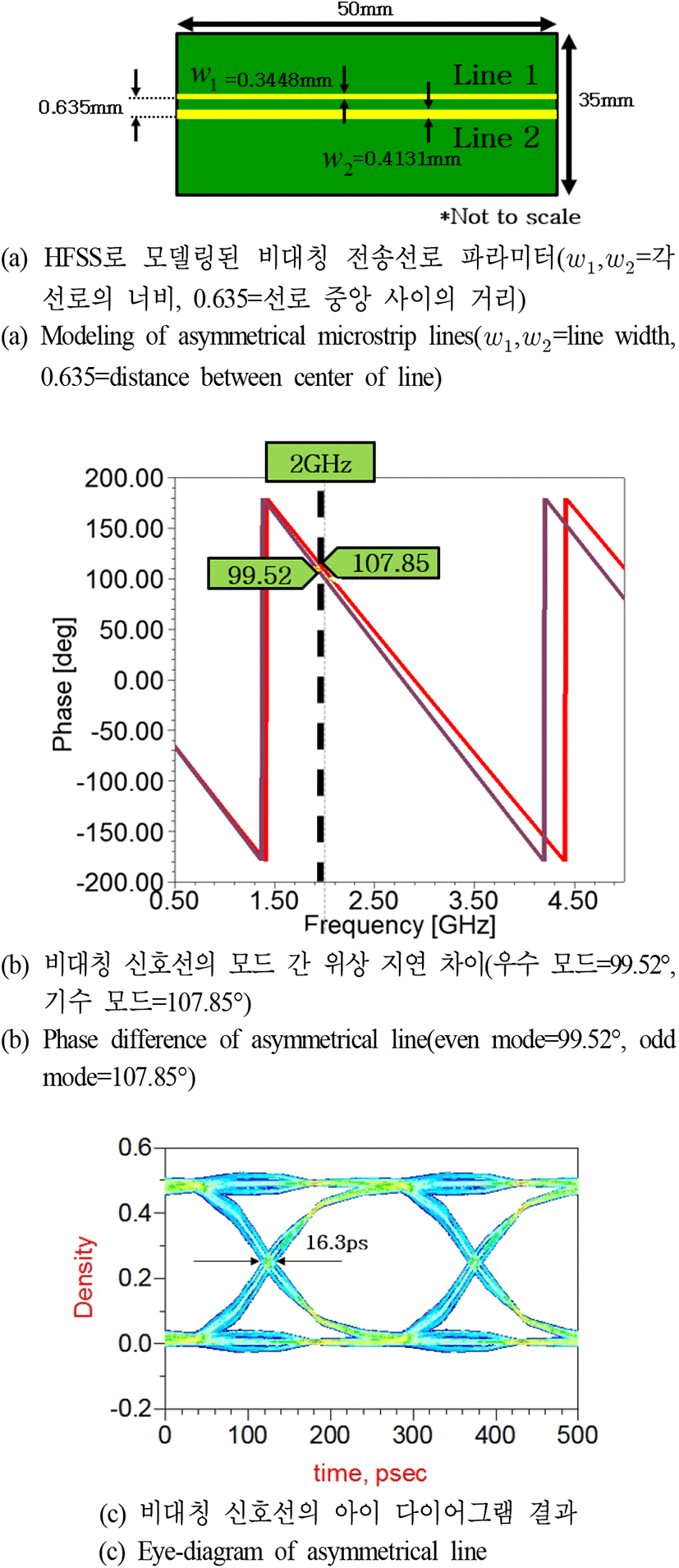

그림 7(a)는 3-2에서 제시한 비대칭 선로를 3차원 구조로 설계한 모델의 파라미터를 나타낸 것이다. 따라서 w₁=0.345 mm, w₂=0.413 mm, t₂=0.0158 mm, t₂는 0.0136 mm이며 기판의 가로길이와 세로길이는 그림 6(a)와 동일하다. 그림 6(b)는 본 논문에서 제시한 비대칭 신호선 구조의 모드 간 지연 차이이며, 약 8.33°인 것을 확인할 수 있다. 그림 6(c)는 해당 구조의 아이 다이어그램이며, 지터가 16.3 ps임을 확인할 수 있다.

그림 6과 그림 7의 비교 결과를 표 3에 정리하였다. 단 대칭 신호선 구조의 위상 지연 결과는 그림 4(a)와 같다. 표 3을 통해 비대칭 신호선 구조의 위상 지연 결과가 5.13°만큼 개선됨을 확인할 수 있다. 또한 대칭 신호선 구조일 때는 23.7 ps의 지터를 가지고, 비대칭 신호선 구조의 경우 16.3 ps으로 지터가 감소한다. 이를 통해 본 논문에서 제시한 비대칭 신호선 구조가 대칭 신호선 구조에서보다 개선된 신호 무결성을 가짐을 확인할 수 있다.

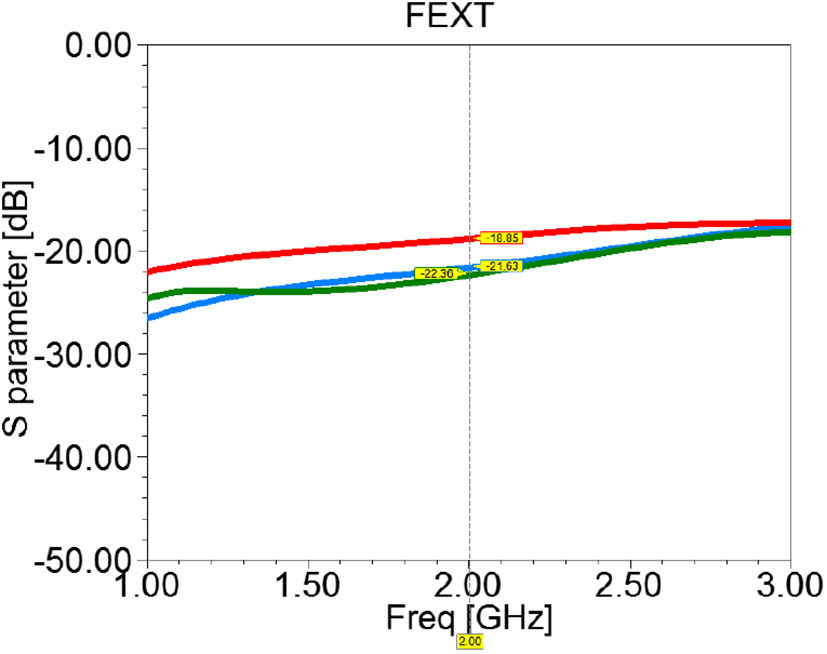

크로스토크 저감 효과를 직접적으로 보이기 위하여 본 논문에서 제시한 세 가지 구조인 집중소자를 이용한 구조, 대칭 전송선로, 비대칭 전송선로의 목표 주파수인 2 GHz에서의 FEXT(Far End Crosstalk)을 비교한 것을 그림에 나타내었다. 그림 8에서 확인할 수 있듯이, 비대칭 전송선로가 대칭 전송선로보다 개선된 크로스토크를 가짐을 알 수 있다. 집중소자를 이용한 구조가 가장 낮은 크로스토크를 가지며, 대칭 전송선로가 가장 높은 크로스토크를 가짐을 알 수 있다.

2 GHz에서의 각 구조별 산란계수 값을 표 4에 정리하였다. 대칭 전송선로는 −18.85 dB, 집중소자를 이용한 구조는 가장 낮은 −22.37 dB의 FEXT를 가지며, 본 논문에서 제시한 비대칭 전송선로는 −21.64dB의 FEXT를 가지는 것을 알 수 있다.
