I. 서 론
자율 주행을 위한 4D 이미징 레이다는 높은 각도 해상도와 정밀한 각도 추정이 요구된다[1]. 각도 해상도를 개선하기 위해서는 개구면의 크기가 커야 하는데, 이 경우 센서 간격을 그레이팅 로브가 없는 0.5파장 단위로 배치하면 센서의 수가 과도해져 시스템 구현의 난이도 및 비용이 급증해 실질적인 구현이 제한된다. 따라서, 각도 해상도를 위한 개구면 크기를 유지하면서도 센서 수를 줄이기 위한 희소 배열 최적화 기법이 많이 연구되었다[2],[3]. 특히, MIMO(multiple input multiple output) 배열의 경우 다수의 송수신기 간 격리도를 확보하기 위해 일정 거리 이상을 이격시켜 배치해야 하므로, 배열 배치 최적화 과정에 추가적인 제약이 발생한다. 이러한 제약은 배열 배치의 자유도를 감소시키며, 결과적으로 낮은 부엽 레벨을 가지는 배열 설계를 어렵게 만든다. 따라서, 개구 크기와 송수신기 수가 제한된 MIMO 레이다의 안테나 배열에서 부엽 레벨을 최소화하기 위해서는 센서의 각 채널별로 최적화된 가중치를 적용한 수신 데이터를 사용해 개선된 각도 추정을 수행할 필요가 있다.
각도 추정의 실시간 신호처리는 전통적으로 FFT 기반 계산 방법이 사용되어 왔다[4]. 그러나 이러한 방식은 다중 타겟으로 인해 여러 피크를 동시에 탐지하는 데 어려움이 존재한다. 이러한 문제는 OMP(Orthogonal Matching Pursuit) 기법을 통해 해결할 수 있으며, 또한 반복 수행을 통해 각도 추정 오차를 줄일 수 있다[5][6]. 하지만 반복적인 계산을 통해 정확도를 높일 수는 있으나, 대규모 채널 레이다 시스템에서는 실시간 신호처리에 부적합하다. 그러므로 실시간 처리가 요구되는 2D-MIMO 레이다에서는 반복 계산 없이도 각도 추정 성능을 향상시킬 수 있는 FFT 기반 OMP 기법이 필요하다.
본 논문의 구성은 다음과 같다. Ⅱ절에서는 2D-MIMO 레이다 각도 추정의 신호 모델을 기술한다. Ⅲ절은 가중치를 최적화하는 방식에 대해 간단히 설명하고 Ⅳ절은 가중치를 포함한 OMP 방법론에 대해 설명한다. Ⅴ절에서 시뮬레이션 결과와 분석을 하고 Ⅵ절에서 결론을 제시한다.
Ⅱ. 신호 모델
2D-MIMO 안테나 배열은 M개의 송신기와 N개의 수신기로 구성되며, 동일 평면 상에 배치된다. 여기에 K개의 원거리 표적 신호가 입사한다고 가정하면, 식 (1)과 같은 신호 모델을 정의할 수 있다.
x는 각 채널의 데이터 벡터 (MN×1)이다. A=[a(θ1,ϕ1)a(θ2,ϕ2)…a(θK,ϕK)]는 조향 행렬 (MN×K) 로서 각 열벡터가 조향 벡터를 나타낸다. 일반적으로 사용되는 조향 벡터는 식 (2)로 표현된다[3].
식 (2)는 계산 편리성을 위해 각도 변수 대신 u=sinθcosϕ, v=sinθsinϕ을 사용하였다. 이 조향 벡터는 2차원 희소 배열을 기반으로 하며, 와 가 각각 송신기의 x, y좌표를 거리 단위 0.5λ로 정수화한 값이다. 아래 첨자는 송신기의 번호를 나타낸다. 유사하게, 와 는 각각 수신기의 x, y좌표를 거리 단위 0.5 λ로 정수화한 값이며, 아래 첨자는 수신기의 번호를 의미한다. s는 신호의 복소 진폭 벡터 (K × 1)이다. 마지막으로, n~Ν(0,σ2I)는 백색 가우시안 노이즈 벡터 (MN × 1)이다.
Ⅲ. 가중치 최적화를 위한 유전 알고리즘
본 절에서는 최적화된 MIMO 배열에 대해 가상 수신 채널의 가중치를 유전 알고리즘을 이용한 최적화 방법에 대해 설명한다[7],[8]. 일반적으로 가중치가 부여된 배열 패턴은 3 dB 빔 폭이 다소 늘어나는 대신, 부엽 레벨이 낮아지는 특성이 있다. 이에 비해 본 제안 방법은 해상도의 열화를 최소화하며 부엽 레벨을 낮추는 특성을 갖는다. 일반적인 배열 패턴 함수는 식 (3)으로 표현된다.
식 (3)은 조향 벡터와 모든 요소가 1인 열벡터(1= [1 1 … 1]T)의 내적을 나타낸다. 주엽 대비 부엽을 최소화하기 위해 변형된 배열 패턴은 식 (4)와 같이 표현된다.
는 가중치 w를 조향 벡터에 요소별로 곱(ʘ)한 변형된 조향 벡터이다. 모든 가중치 변수 요소들은 배열 패턴의 상대적 크기를 고려하여 0과 1 사이의 실수로 정의된다. 제안된 식 (4)는 기존의 배열 패턴과 가중치가 반영된 배열 패턴의 곱으로 표현되며, 식 (3)이 포함된 이유는 가중치에 의한 빔폭 증가를 최소화하기 위함이다. 식 (4)에서 은 f(θ,ϕ)와 유사한 주엽 모양을 가지지만, 부엽 분포는 다르게 형성한다. 그러므로 f(θ,ϕ)의 높은 부엽이 의 부엽에 의해 억제되어 g(θ,ϕ)은 더 낮은 부엽 레벨을 성취할 수 있다. 식 (3) 및 식 (4)는 빠른 계산을 위해 2D-FFT를 이용하여 계산될 수 있다. 목적함수는 다음과 같이 표현된다.
식 (5)에서, S는 부엽 영역의 각도 집합을 나타내고 h는 부엽 레벨을 나타낸다. 총 MN개의 가중치 변수는 위 목적함수(식 (5))를 최소화하는 방향으로 최적화된다. 제안된 목적함수 자체가 비선형성을 가지기 때문에 여러 국소적 최소 지점이 존재하여 해가 국소 최소 지점에 갇힐 수 있다. 유전 알고리즘은 이러한 비선형 목적함수에 대해 글로벌 최소 해를 찾기 위해 주로 사용된다[8]. 또한, 적절한 모집단 수와 교차율, 돌연변이율 등의 파라미터를 선정함으로써 최적 성능을 향상시킬 수 있으며, 이를 통해 빠른 수렴성을 확보할 수 있다.
Ⅳ. 가중치가 포함된 OMP
이번 절에서는 기존의 OMP을 확장하여 가중치 벡터를 반영한 새로운 Weighted-OMP 기법을 제안한다[5]. 초기 조건으로 잔여 벡터 r1=x와 조향 행렬 A0=Φ(공집합)을 설정한다. 총 표적 수 K는 최대 반복 수와 동일하게 정의된다. 이 알고리즘은 k=1부터 시작하여 정지기준을 만족할 때까지 반복되며 정지기준은 모든 소스를 추정한 후 남은 잔여 벡터가 주로 노이즈 성분만 포함하는지에 따라 결정된다. FMCW 레이다를 예로, 실제 측정에 의해 얻어진 2D-FFT 거리 도플러 스펙트럼에서 주 신호 피크 주변에 대해 클러터 또는 노이즈 배경 전력 대 신호비를 데시벨 단위로서 와 같다고 놓을 수 있다. 이를 20log10 (|r1 |/|rK+1|)=α로 두면, |rK+1 |=|r1 |10−0.05α로 계산할 수 있다. 여기에 경험 매개변수 β>1를 도입하면 정지기준은 |rK+1| ≤ β|r1 |10−0.05α=ϵ로 사용할 수 있다. 즉, |rK+1| ≤ ϵ, ϵ는 신호의 SNR(signal to noise ratio)에 의해 결정되는 임곗값이다. 기존의 OMP의 식 (3) 대신, 부엽 레벨이 낮아진 식 (4)을 반영하여, 각도 추정에 관련된 식은 식 (6)과 같다.
식 (6)는 을 포함한다. 이 식은 식 (4)와 유사하게 2D-FFT를 사용할 수 있다.
위 식 (7)을 통해 추정된 각도는 조향 행렬을 다음과 같이 업데이트한다.
그런 다음 복소 진폭을 최소제곱법을 통해 추정한다.
Ⅴ. 시뮬레이션 결과 및 분석
2D-MIMO 배치에 놓인 송신기 4개와 수신기 8개로 구성된 안테나 배열은 참고문헌의 유전 알고리즘을 활용하여 최적화된 것으로 사용하였다[2]. 안테나 배열에 속한 송수신기 좌표들은 0.5 λ 단위로 표 1에 기록되어 있다.
Antenna array | Rx | nx | 13 | 17 | 17 | 18 | 21 | 22 | 23 | 25 |
ny | 8 | 15 | 6 | 11 | 10 | 7 | 19 | 15 | ||
Tx | mx | 7 | 8 | 8 | 12 | |||||
my | 11 | 5 | 15 | 7 |
가중치 벡터는 그림 1에서 볼 수 있듯이, 유전 알고리즘을 통해 −7.02 dB(부엽 레벨)에서 수렴하여 0과 1 사이의 실수 요소들로 얻어졌다.

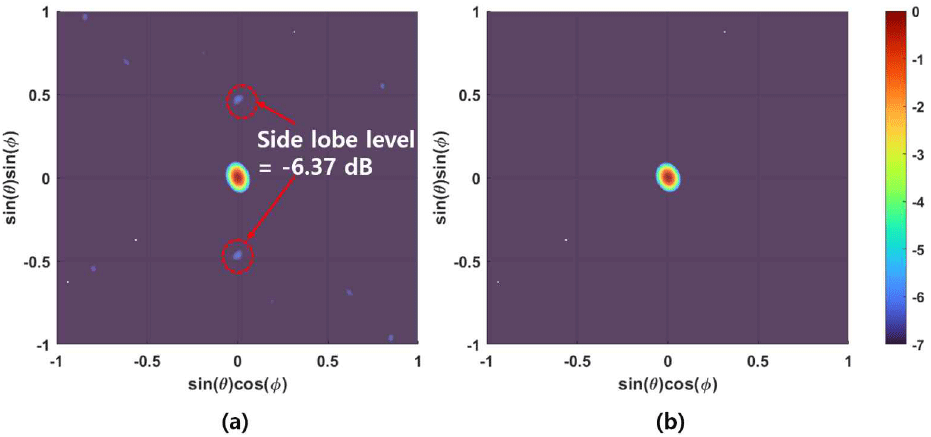

그림 2는 2D-FFT(식 (3))와 가중치를 반영한 2D-FFT(식 (4)) 결과를 비교하여 가중치에 의한 효과를 시각화한 것이다. 그림 2(a)의 부엽 레벨은 −6.37 dB인 반면, 가중치를 적용한 그림 2(b)는 더 낮은 −7.02 dB값을 보임을 확인할 수 있다. 또한, 방위 및 고도 빔폭은 각각 Δθ3dB=5.04°, 그리고 Δψ3dB=7.05°, 로 나왔다. 평균적인 3dB 빔폭 은 0.055° 차이만 나타났다.

Ⅱ절에서 정의한 신호 모델을 기반으로 같은 진폭 크기의 두 신호 (θ1=5°, ϕ1=30°, θ2=20°, ϕ2=−5°)를 생성하여 백색 가우시안 노이즈 환경(SNR=20 dB)에서 1,000회 몬테카를로 반복 시행을 통해 구한 각도 추정의 RMSE(root mean square error) 값을 표 2에 제시하였다. 표 2에서 볼 수 있듯이, 주어진 안테나 배열에서 가중치를 적용한 경우가 전반적으로 더 작은 RMSE 값이 나옴을 확인할 수 있다. 이는 가중치를 통해 각도 추정의 정확도를 개선함을 의미한다.
θ 1 | ϕ 1 | θ 2 | ϕ 2 | |
---|---|---|---|---|
OMP | 0.49° | 5.21° | 0.40° | 1.06° |
W-OMP | 0.41° | 3.92° | 0.32° | 0.89° |
