복소결합부하를 이용한 3.5 GHz 대역의 고효율 비대칭 도허티 전력증폭기 설계

김주성2http://orcid.org/0000-0001-7651-1964, 최우진1http://orcid.org/0000-0003-4365-1519, 최영찬1https://orcid.org/0000-0002-4510-4685, 오한식1http://orcid.org/0000-0002-1815-6666, 양영구1,http://orcid.org/0000-0003-3463-0687
Joosung Kim2http://orcid.org/0000-0001-7651-1964, Woojin Choi1http://orcid.org/0000-0003-4365-1519, Youngchan Choi1https://orcid.org/0000-0002-4510-4685, Hansik Oh1http://orcid.org/0000-0002-1815-6666, Youngoo Yang1,http://orcid.org/0000-0003-3463-0687
1성균관대학교 전자전기컴퓨터공학과
*성균관대학교 DMC공학과
1Department of Electrical and Computer Engineering, Sungkyunkwan University
*Department of Digital Media Communication Engineering, Sungkyunkwan University
Corresponding Author: Youngoo Yang (e-mail: yang09@skku.edu)

© Copyright 2021 The Korean Institute of Electromagnetic Engineering and Science. This is an Open-Access article distributed under the terms of the Creative Commons Attribution Non-Commercial License (http://creativecommons.org/licenses/by-nc/4.0/) which permits unrestricted non-commercial use, distribution, and reproduction in any medium, provided the original work is properly cited.

Received: May 28, 2021; Revised: Jul 04, 2021; Accepted: Jul 27, 2021

Published Online: Aug 31, 2021

요약

본 논문에서는 복소결합부하(complex combining load)를 이용한 3.5 GHz 대역의 비대칭 도허티 전력증폭기를 설계하였다. 복소결합부하를 이용하면 일반 DPA 구조 대비, 더 높은 OBO(output back-off)를 가질 수 있고, 적절한 리액턴스 값 선정에 따라 부하 변조 구간에서 효율 개선도 가능하다. 또한 비대칭 구조를 같이 적용하여 최대 출력지점에서 carrier와 peaking amplifier가 같은 전류를 가지므로 매칭 회로 설계가 용이하도록 구현하였다. 기존 복소결합부하 논문에서는 출력 매칭 회로가 성능에 매우 중요한 영향을 주지만 ABCD parameter로만 제시되어 실제 구현이 어려운 점이 있어 본 논문에서는 Smith chart를 이용한 매칭을 통해 직관적인 방법을 제시하였고, 회로 소형화를 위해 매칭 구조를 개선하였다. 제작된 비대칭 CCL DPA는 CW 기준, 3.5~3.6 GHz 대역에서 42.0~43.0 dBm 최대 출력전력, 60~64.7 % DE 그리고 54.8~59.9 % PAE를 보여준다. 7~8 dB back-off 지점인 35.0 dBm에서 51.3~51.6 % DE 그리고 46.7~47.6 % PAE를 가진다. LTE 20 MHz 변조신호 인가 시, 평균 출력전력 35.0 dBm에서 10.7~11.5 dB 전력이득, 48.1~48.5 % DE, 44.0~45.1 % PAE 그리고 31.1 dBc의 ACLR을 얻었고 추가적으로 DPD를 적용하여 49.3~50.4 dBc로 개선하였다.

Abstract

In this study, a high-efficiency asymmetric Doherty power amplifier (DPA) based on a complex combining load (CCL) is presented. The CCL method extends the range of output back-off (OBO). This article provides a graphical design method using the Smith chart for the CCL-DPA load network. The proposed asymmetric DPA is designed using 6 and 10 W GaN-HEMTs for carrier and peaking amplifiers, respectively. With 3.5~3.6 GHz continuous-wave signal excitations, the implemented asymmetric CCL DPA exhibits a DE of 60.0~64.7 % and a PAE of 54.8~59.9 % at a maximum output power of 42.0~43.0 dBm. In addition, it has a DE of 51.3~51.6 %, and a PAE of 46.7~47.6 % at an output power of 35.0 dBm. Using an LTE signal with a PAPR of 7.5 dB and a signal bandwidth of 20 MHz, a power gain of 10.7~11.5 dB, a PAE of 44.0~45.1 %, a DE of 48.1~48.5 %, and an ACLR of −31.1 dBc are achieved. Using DPD linearization, ACLR is improved to −49.3/−50.4 dBc at an average power of 35.0 dBm.

Keywords: Complex Combining Load (CCL); Doherty Power Amplifiers (DPAs); Asymmetric DPA; 3.5 GHz; Smith Chart

Ⅰ. 서 론

최근 5G 통신기술이 상용화되면서 AR/VR 및 홀로그램 등 대용량의 서비스를 제공하기 위해 OFDM 기반에서 256-QAM과 같은 매우 높은 modulation order가 요구되고 있다. 다만 OFDM waveform의 단점으로는 PAPR(peak- to-average power ratio)이 높아 이로 인해 송신기는 최대전력이 아닌 OBO(output back-off)에서 동작해야만 하고, 따라서 평균전력에서의 효율이 급감하는 문제가 있다. 또한 RF power amplifier의 경우 일반적으로 단말기 내의 부품 중 가장 큰 전력을 사용함으로 발열 및 소모전류 측면에서 높은 효율을 필수적으로 만족해야 한다[1],[2].

고효율의 RF PA 설계를 위해 DPA(Doherty power amplifier), ET(envelope tracking) 등 다양한 방법이 연구되어왔다. 먼저 DPA의 경우, 1936년 W.H Doherty에 의해 개발된 구조로 현재 대부분의 기지국 PA에서 적용하고 있는 구조이다[3]. Carrier amplifier와 peaking amplifier를 병렬로 연결한 단순한 구조지만 결합점에서의 부하 변조(load modulation)를 통한 OBO의 확장이 가능하여 이를 통해 우리가 원하는 평균전력에서의 효율 저하를 개선할 수 있다. 다만 기본적인 DPA 구조에서는 이론적으로 6 dB의 OBO를 넘을 수 없다. 따라서 OBO의 증가를 위해 다양한 연구가 진행되어왔고 Multi-way DPA, Asymmetric DPA, 복소결합부하(CCL) 등이 있다[4][9]. 특히 CCL 구조의 경우, 결합점에 일반적인 저항성 부하가 아닌 복소부하를 사용하여, OBO를 늘리는 새로운 방법을 제시하였다. 복소부하를 사용하면 리액턴스 성분의 존재로 인해 부하변조 시, 일반적인 DPA 대비, 더 높은 OBO를 가질 수 있고, DPA의 문제 중 하나인 부하 변조 구간에서 효율이 저하되는 부분에 대해 개선도 가능하다[7],[8]. 다만 일반적인 Class AB-C bais 구조에서 peaking amplifier의 출력전류가 부족한 부분이 있어 본 논문에서는 비대칭 구조를 적용한 CCL DPA 설계를 통해 3.5 GHz 대역에서 9 dB OBO를 목표로 하는 고효율 전력증폭기를 설계를 진행하였다.

Ⅱ. 회로 설계 및 시뮬레이션

2-1 회로 설계

본 논문에서 목표로 하는 9 dB의 OBO를 만족하기 위한 결합점의 복소부하(ZL)는 참고문헌 [7]의 수식을 이용하여 구할 수 있다. 이를 위해 먼저 CCL DPA의 변조비(β)는 식 (1)을 통해 구할 수 있다.

O B O = 10 log ( 2 β ) .
(1)

계산한 변조비를 식 (2)에 적용하여 복소부하의 저항 성분(RL)과 리액턴스 성분(XL)의 비(xn)를 구할 수 있다.

x n = ( 2 β 1 ) ( β 2 ) β .
(2)

여기서 RL의 경우, carrier와 peaking amplifier의 최대 출력지점에서의 부하 임피던스(Ropt)에 맞춰 설계자유도가 있는 값이다. 추후 매칭 및 실제 구현이 쉬운 값으로 선택할 수 있다. 본 논문에서는 ADS simulation의 load pull을 통해 구한 carrier amplifier(CGH4006P)와 peaking amplifier (CGH40010F)의 최적 임피던스는 다음과 같다. (Ropt,c=35 ohm, Ropt,p=30 ohm) 그리고 매칭 과정에서 복소결합부하의 저항 성분인 RL은 15 ohm으로 선정하였다.

2-2 CCL 출력 매칭회로 구현

먼저 carrier amplifier는 low power와 saturation 영역 모두에서 우리가 원하는 임피던스로 매칭이 되어야 함으로 출력 매칭 회로(OMN)가 매우 중요하다. 기존의 CCL DPA의 연구[7]에서는 출력 매칭 회로에 대해서는 ideal case에 대해 ABCD parameter로만 제시되어 있어 이를 토대로 실제 microstrip 및 lumped element를 이용하여 OMN를 구현할 경우, 어떠한 방법으로 매칭을 해야 하는지에 대한 구체적인 설명이 부족하다. 이를 보완하여 최근의 연구[10]에서는 CCL DPA의 OMN에 대해 smith chart를 이용한 graphical method를 제시하였다. 다만 해당 논문의 OMN의 경우, series TL 3개를 이용하여 매칭함으로 필연적으로 대역폭이 좁은 한계를 가지고 있다. 본 연구에서는 이를 개선한 매칭 회로를 제시한다. CCL DPA의 출력 매칭 회로의 전체적인 구성은 그림 1과 같다. 참고문헌 [10]과 달리 본 논문에서는 (a), (b) 단계에서 series TL이 아닌 shunt L + series C 구조를 이용하여 기존 대비 회로를 소형화하여 구현하였다. 각 매칭 단계는 다음과 수식을 이용하여 순차적으로 구할 수 있다.

jkiees-32-8-708-g1
그림 1. | Fig. 1. CCL DPA 출력 매칭 회로 | Load network of the CCL DPA.
Download Original Figure
Z C M N = 2 | Z L | .
(3)
Z C , M N 2 = j ( 1 w C M N 2 ) .
(4)
Z C , M N = | Z L | .
(5)
Z C M N 4 = R L R o p t , c .
(6)
Z P , M M = | 2 Z L | .
(7)
Z P , M N 2 = R P .
(8)
Z P , M N 3 = R P R P o p t .
(9)

그림 2에서는 그림 1에서의 (a)~(f), 각 매칭 단계를 smith chart를 활용하여 직관적으로 표현하였다.

jkiees-32-8-708-g2
그림 2. | Fig. 2. CCL DPA의 Carrier 및 Peaking의 출력 임피던스 매칭 과정: (a) Carrier 매칭1, (b) Carrier 매칭2, (c) Carrier 매칭3, (d) Carrier 매칭4, (e) Peaking 매칭1, (f) Peaking 매칭2, (g) Peaking 매칭3 | Design procedure of the load network of the CCL DPA: (a) Carrier MN1, (b) Carrier MN2, (c) Carrier MN3, (d) Carrier MN4, (e) Peaking MN1, (f) Peaking MN2, (g) Peaking MN3.
Download Original Figure

먼저 carrier amplifier의 출력 임피던스 매칭 회로에 대해 알아보면 다음과 같다.

(a) Shunt L 라인(ZC,MN1)∠45°)을 이용하여 low power 영역에서의 ZL 및 saturation의 2ZL을 같은 저항값(RL)을 가지는 지점 ZL2ZL으로 이동한다.

(b) Series C(CMN2)를 이용하여 ZL2ZL의 리액턴스값 변경을 통해 complex conjugate인 ZLZL으로 변환한다. 이때의 CMN2은 앞에서 구한 ZL, 2ZL의 리액턴스 값인 XZL,X2ZL식 (10)을 이용하여 CMN2을 구할 수 있다. 다만 실제 구현 시에는 상용 소자의 S-parameter를 이용하여 설계하였고 수식으로 계산된 값과 시뮬레이션 상의 차이가 발생함으로 병렬 cap 구조를 이용하여 오차를 최소로 설계하였다.

C M N 2 = 2 w ( X Z L + X 2 Z L )
(10)

(c) Series TL(ZC,MN3∠45°)을 통해 ZLZL을 순수한 저항값을 가지는 1βRL,RL로 변경한다.

(d) Series TL(ZC,MN4∠90°)을 통해 1βRL,RL을 최종목표인 βRCopt,RCopt로 변환한다. Peaking amplifer의 출력 임피던스 매칭도 동일하게 그림 2를 참고하여 series TL 3개를 이용하여 설계하면 다음과 같다.

(e) Series TL(ZP,MN1∠135°)을 통해 saturation에서의 2ZL을 순수한 저항값을 가지는 지점인 RP로 이동한다.

(f) Offset line(ZP,MN2offset)을 통해 peaking amplifier는 low power에서 결합점에서 바라본 임피던스가 open(⋡)이 되어야 함으로 이를 맞춰준다. 이때 임피던스인 RP의 변화는 없다.

(g) Series TL(ZP,MN3∠90°)을 이용하여 RP를 우리가 원하는 peaking amplifer의 최적 임피던스 지점인 RPopt로 변환한다.

그림 3은 본 논문에서 설계한 비대칭 CCL DPA의 전체 회로도를 보여준다. 입력신호는 Wilkinson divider를 통해

jkiees-32-8-708-g3
그림 3. | Fig. 3. 설계한 비대칭 CCL DPA 전체 회로도 | Schematic of the overall asymmetric CCL DPA.
Download Original Figure

동일하게 입력되며(1:1) 별도의 offset 라인을 이용하여 carrier와 peaking의 출력 전류의 위상을 맞춰준다. 그 후 입력 매칭 회로를 통해 각 트랜지스터의 최적 입력 임피던스로 변환된다. 안정성 확보를 위해 gate bias 회로에는 직렬로 10 ohm을 추가하였고 carrier amplifier의 입력에는 6.8 ohm과 3.3 pF 병렬회로를 삽입하였다. 또한 입력과 출력 임피던스의 경우, 효율 개선을 위해 설계 주파수인 3.5 GHz에서 2nd 고조파 임피던스를 단락하기 위해 λ/4라인을 이용한 bias 회로로 구성하였다. 마지막으로 결합점에서 50 ohm까지의 CCL 부분의 매칭 회로는 넓은 대역폭을 위해 single section이 아닌 2-section으로 구현하였다.

Ⅲ. 제작 및 측정 결과

그림 4는 본 논문에서 실제로 제작하고 측정한 비대칭 CCL DPA를 보여준다. PCB는 Rogers Ro4350B이고 기판의 유전율을 3.78 그리고 동박 두께는 20 mils이다. 전체 PCB size는 112×55 mm2로 설계되었다. ADS 2019를 통해 설계한 입력과 출력 매칭 회로는 3.5~3.6 GHz까지 넓은 대역폭 확보를 위해 HFSS 시뮬레이션을 통해 추가적인 최적화를 진행하였다. gate bias의 경우, carrier는 −2.8 V, peaking의 경우 −6.3 V이고, drain voltage는 모두 28 V로 설정하였다. 이때의 carrier amplifier의 quiescent current(IQ)는 41 mA이다. 측정 장비 셋업은 그림 5와 같이 signal generator에서 발생한 신호를 별도의 drive amplifier를 이용하여 증폭하여 입력신호로 사용하였다. 측정은 signal generator의 입력전력을 조절하면서 측정하고자 하는 DUT를 통과한 신호 spectrum analyzer를 이용하여 출력전력을 측정하였고, gauss meter 및 power supply를 통해 drain current를 측정하였다. 이를 통해 원하는 대역의 power gain, DE 및 PAE를 계산하였다.

jkiees-32-8-708-g4
그림 4. | Fig. 4. 제작된 비대칭 CCL DPA | Photograph of the implemented asymmetric CCL DPA.
Download Original Figure
jkiees-32-8-708-g5

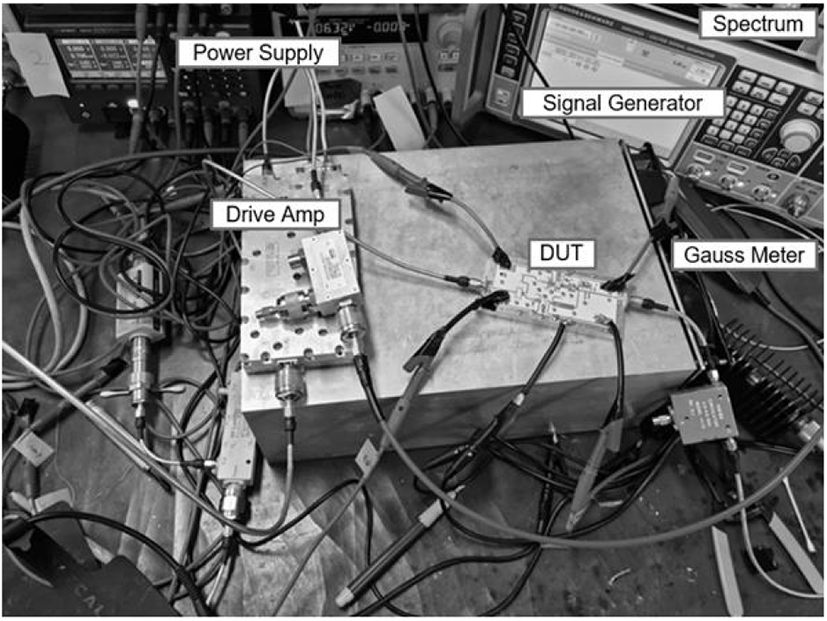

그림 5. | Fig. 5. 측정 장비 셋업 | Photograph of the measurement setup.
Download Original Figure

그림 6은 continuous-wave(CW) 신호를 이용하여 측정된 power gain, DE 그리고 PAE를 보여준다. 3.5 GHz 대역에서는 최대 출력지점인 43.0 dBm에서 10.6 dB의 power gain, 60 %의 DE 그리고 54.8 %의 PAE를 보여준다. 또한 8 dB backoff 된 지점인 출력전력 35.0 dBm에서는 10.4 dB의 power gain과 51.3%의 DE 그리고 46.7 %의 PAE를 가진다. 또한 3.6 GHz 대역에서는 최대 출력지점인 42.0 dBm에서 11.3 dB의 power gain, 64.7 %의 DE 그리고 59.9 %의 PAE를 보여준다. 또한 7 dB backoff 한 출력전력 35.0 dBm에서는 11.1 dB의 power gain과 51.6 %의 DE 그리고 47.6 %의 PAE를 가진다.

jkiees-32-8-708-g6
그림 6. | Fig. 6. 시뮬레이션과 CW 신호를 이용하여 측정한 Gain, PAE 그리고 DE | Simulated and measured gain, PAE and DE using the CW signal.
Download Original Figure

그림 7은 LTE 20 MHz 변조신호를 이용하여 측정된 power gain, DE, PAE 그리고 ACLR을 보여준다. 3.5 GHz 대역에서는 평균 출력전력 35.0 dBm에서 10.7 dB의 power gain, 48.1 %의 DE, 44.0 %의 PAE 그리고 ACLR −31.1 dBc를 보여준다. 3.6 GHz 대역에서는 평균출력전력 35.0 dBm(OBO 7 dB)에서 11.5 dB의 power gain, 48.5 %의 DE, 45.1 %의 PAE 그리고 ACLR −31.1 dBc를 가진다.

jkiees-32-8-708-g7
그림 7. | Fig. 7. 20 MHz LTE 신호를 이용한 측정한 gain, PAE, DE 그리고 ACLR | Measured performances of gain, PAE, DE, and ACLR using 20 MHz LTE signal.
Download Original Figure

그림 8에서는 DPD 적용 전/후 측정결과를 보여준다. 3.5 GHz 대역에서는 평균 출력전력 35.0 dBm 기준, ACLR이 −50.4 dBc로 19.3 dB 개선된다. 3.6 GHz 대역에서는 ACLR이 18.2 dB 개선되어 −49.3 dBc로 측정되었다.

jkiees-32-8-708-g8
그림 8. | Fig. 8. LTE 20 MHz 변조신호를 이용한 DPD 전/후 측정 | Measured power spectral density using 20 MHz LTE modulation signal before and after DPD.
Download Original Figure

Ⅳ. 결 론

본 논문에서는 3.5~3.6 GHz에서 동작하는 비대칭 복소부하결합 도허티 전력증폭기를 설계하였다. 복소결합부하를 이용하면 기존의 DPA 대비 더 넓은 OBO와 부하 변조 구간에서 효율 개선이 가능하다. 기존의 CCL DPA 논문의 경우, 성능에 가장 중요한 영향을 주는 매칭 회로에 대한 설명이 ABCD parameter로 제시되어 실제 구현이 난해한 점이 있었다. 본 논문에서는 RF 공학자에게 친숙한 Smith chart를 이용하여 직관적으로 설계할 수 있고, 기존의 논문 대비 회로를 소형화한 매칭 회로를 개선하였다. 표 1에서 정리한 것과 같이 설계된 비대칭 CCL DPA는 CW 기준, 3.5~3.6 GHz 대역에서 42.0~43.0 dBm 최대 출력전력, 60~64.7 % DE 그리고 54.8~59.9 % PAE를 보여준다. 7~8 dB back-off 지점인 35.0 dBm에서 51.3~51.6 % DE 그리고 46.7~47.6 % PAE를 보여준다. LTE 20 MHz 변조신호의 경우, 평균 출력전력 35.0 dBm에서 10.7~11.5 dB 전력이득, 48.1~48.5 % DE, 44.0~45.1 % PAE 그리고 −31.1 dBc의 ACLR을 가진다. DPD를 적용 시, −49.3~50.4 dBc로 개선됨을 확인하였다.

표 1. | Table 1. 이전 연구 결과들과의 비교 | Performance comparison to the previous works
Ref. Freq (GHz) Topology VDD (V) Gain (dB) Psat (dBm) Page (dBm) OBO (dB) PAE (%) DE (%) ACLR (dBC) PAPR (dB) Signal BW (MHz) Signal type
[7] 2.0 Symmetric CCL 28 12.2 42.3 33.2 9.1 N/A 57 −23 9.6 5 WCDMA
[8] 1.35~1.7 Symmetric CCL 28/32 14~16 <42 <33 9 N/A 50~56 −34/−54 8.6 20 LTE
[10] 1.68 Asymmetric CCL 28 13.5 43.5 34 9.5 53.6 56.4 −27/−48 9.6 10 LTE
[11] 3.3~3.6 Asymmetric 28 11~13 41~42 34 7~8 36~45 N/A −25.6 - 10 LTE
This work 3.5~3.6 Asymmetric CCL 28 10.7~11.5 42~43 35 7~8 44~45 48~48.5 −31/−50.4 7.5 20 LTE
Download Excel Table
