자탄 분산에 대한 도플러 레이다 신호 시뮬레이션

서진배1https://orcid.org/0000-0003-3612-4382, 류충호*https://orcid.org/0000-0002-9516-1856, 양재원*https://orcid.org/0000-0002-2553-2033, 정용인**https://orcid.org/0000-0002-0619-7559, 유경우***https://orcid.org/0000-0001-9003-1748, 전주환1,https://orcid.org/0000-0002-3506-1722
Jinbae Suh1https://orcid.org/0000-0003-3612-4382, Chungho Ryu*https://orcid.org/0000-0002-9516-1856, Jaewon Yang*https://orcid.org/0000-0002-2553-2033, Yong-In Jung**https://orcid.org/0000-0002-0619-7559, Kyungwoo Yoo***https://orcid.org/0000-0001-9003-1748, Joohwan Chun1,https://orcid.org/0000-0002-3506-1722
1한국과학기술원 전기 및 전자공학부
*국방과학연구소
**한화시스템
***현대모비스
1School of Electronic Engineering, KAIST
*Agency for Defense Development
**Hanwha System
***Hyundal Mobis
Corresponding Author: Joohwan Chun (e-mail: chun@kaist.ac.kr)

© Copyright 2021 The Korean Institute of Electromagnetic Engineering and Science. This is an Open-Access article distributed under the terms of the Creative Commons Attribution Non-Commercial License (http://creativecommons.org/licenses/by-nc/4.0/) which permits unrestricted non-commercial use, distribution, and reproduction in any medium, provided the original work is properly cited.

Received: Dec 06, 2020; Revised: Jan 13, 2021; Accepted: Jun 23, 2021

Published Online: Jul 31, 2021

요약

다수 표적군에 대한 도플러 레이다 수신신호를 시뮬레이션하기 위해서는 표적군을 이루는 개별 표적의 공기역학적 운동에 대한 모델링이 필요하다. 자탄이 탑재된 무기체계는 자탄이 방출되면서 다수 표적군을 형성한다. 본 논문에서는 자탄을 가지고 있는 무기체계 중에서 모탄에 탑재된 자탄 형상이 기하학적으로 표현하기에 쉽고, 개수가 작으며, 그리고 상대적으로 근거리에서 도플러 신호 측정이 가능한 다수의 대전차 지뢰들의 운동을 모델링하여 이들의 위치와 속도를 찾고, 이로부터 도플러 레이다 신호를 모사하였다.

Abstract

To accurately simulate signals scattered by multiple targets and received by Doppler radar, target motion under aerodynamic forces has to be modeled. We present a new technique for computing aerodynamic forces acting on flying mines of remote anti-armor mine systems (RAAMS). This weapon system is particularly attractive for detailed analysis of multiple clustered sub-munition systems, owing to their simple shape and relatively small number. The generated positions and velocities of multiple mines are then used to generate the radar echo signal received by the Doppler radar.

Keywords: Doppler Radar; 6-DOF Modeling; Aerodynamic Force; RAAMS; STFT

Ⅰ. 서 론

대전차 지뢰 살포 무기체계(remote anti-armor mine systems: RAAMS)는 다수의 대전차 지뢰(anti-armor scatterable mine)가 내장된 화포탄을 목표지점에 발사하여 대전차 지뢰지대 설치를 목적으로 한다[1]. M718, M741 모탄(화포탄)에는 M73, M70 대전차 지뢰가 각각 9개 들어 있는데[2], 회포탄에 있는 시한 신관으로부터 점화된 방출장약에 의해 탄저부(base)에 있는 탄저 마개가 분리된 후, 9개의 대전차 지뢰가 순서대로 방출(emmision)되어 분산된다. 이때 탄저부 마개와 같은 모탄의 부속품, 파편(debris), 모탄 본체 등이 다수 표적군을 형성한다. 대전차 지뢰 형상은 그림 1에서 보인 바와 같으며, 대략 0.585 kg의 고성능 폭약(cyclonite RDX explosive)이 채워져 있다[2].

jkiees-32-7-616-g1
그림 1. | Fig. 1. 대전차 지뢰 | Anti-armor scatterable mine[2].
Download Original Figure

본 논문에서는 살포되는 대전차 지뢰의 6-DOF(degree of freedom) 운동[3],[4]을 공기저항 및 지뢰 형상 등에 의한 공력(aerodynamic force)을 고려하여 모델링하였다[5]. 6-DOF 운동모델링은 일반적인 거시적 3-DOF 모델링과 달리 강체의 미세운동[6]를 재현할 수 있으므로 낙하 중 지뢰의 미세한 움직임과 지표면 탄착지점을 예측할 수 있다. 또한 RAAMS의 여러 가지 설계 파라메터(예를 들어 방출장약의 양, 지뢰의 형상, 신관동작시점 등)의 변화에 따른 낙하운동의 변화를 모의실험을 통하여 예측하는 데도 유용하다.

한편, RAAMS 개발 시 도플러 레이다로 자탄의 움직임을 탐지추적하여야 하는데, 지뢰의 미세운동을 알면 실제와 유사한 수신신호을 시뮬레이션으로 충실히 재현시킬 수 있다. 그러므로 실제 사격 테스트 없이도 도플러 레이다 신호처리 알고리듬 개발 및 검증에 본 논문의 결과를 이용할 수 있다[7]~[10].

제 2절에는 지뢰의 공기역학적 운동 모델링을 자세히 설명하고, 제 3절에는 이를 이용하여 날아가는 지뢰의 위치와 속도를 구하였고, 또한 지뢰의 산란점으로부터 반사되는 도플러 레이다 수신신호를 모사하였다. 결론은 제 4절에 제시하였다.

Ⅱ. 지뢰 운동 모델링

2-1 6-DOF 운동 방정식

그림 2에 대전차 지뢰 형상을 반지름이 r, 길이가 l인 디스크(disk)로 근사화(approximation)하여 보였다. 디스크에 고정되어 함께 움직이는 직교 좌표계를 동체 좌표계(body-fixed frame: BFF)라고 한다. 동체 좌표계의 xb축은 디스크의 원 중심에서 오른쪽 방향, yb축은 측면에서 나오는 방향, zb축은 xb축과 yb축이 이루는 평면의 연직 아래 방향이다.

jkiees-32-7-616-g2

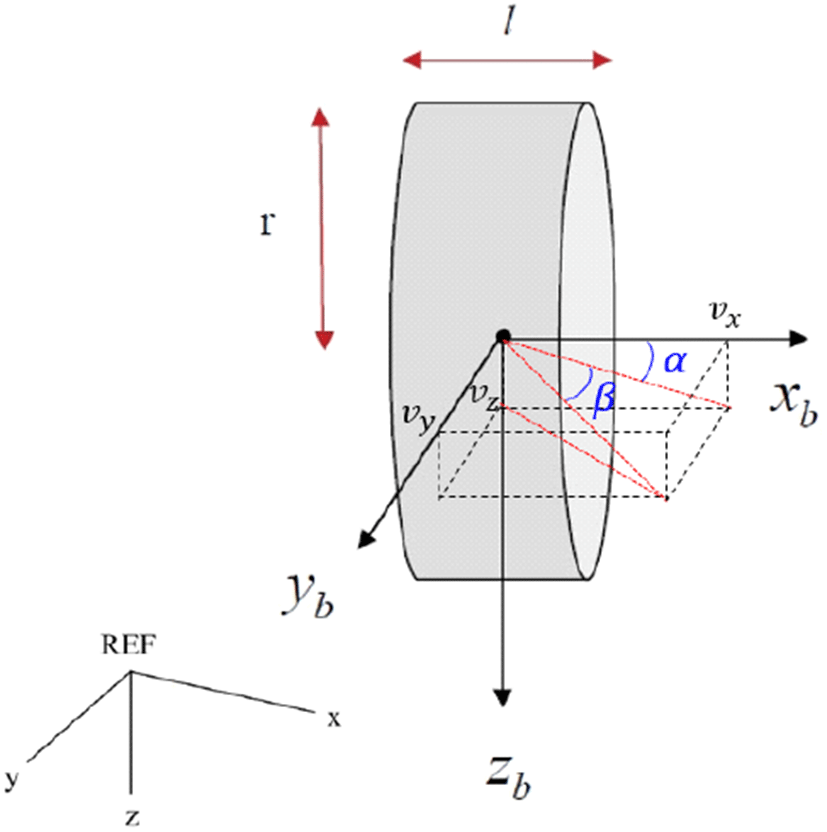

그림 2. | Fig. 2. 지뢰 동체좌표계 및 기준좌표계 | Body-fixed frame (BFF) of a mine and reference frame (REF).
Download Original Figure

기준 좌표계(reference frame: REF)는 관성좌표계(inertial frame)로서 시각 t=0 때 동체 좌표계와 원점 및 축이 정확히 일치한다고 가정하고, 대전차 지뢰가 낙하한 후 (t > 0)에도 계속 공간상 같은 위치에 남아 있다고 가정한다.

강체(rigid body)에 작용하는 힘은 가속도를 유발하는데, 다음의 식을 따른다[3].

v ˙ b = f m ω r b × v b
(1)

여기서 m은 강체의 질량, f= [fx, fy, fz]T 는 질량중심 (center of mass: CM)에 작용하는 힘의 BFF coordinates, vb = [vx, vy,vz]T는 강체의 속도의 BFF coordinates, wrb = [p,q,r]T는 REF에 대한 BFF의 각속도를 의미한다.

위 식에 의한 강체의 속도를 적분하면 강체의 REF coordinate 위치를 얻는데, 이는 다음의 식으로 표현할 수 있다[11].

x . r = C b r ( e ) v b
(2)

여기서 xr= [x y z]T는 강체의 위치의 REF coordinates, vb는 BFF 좌표계에서 강체의 속도, e=[ψ,θ,φ]T는 BFF의 REF에 대한 3-2-1 오일러 각(Euler angle)이고, Cbr(e)는 BFF coordinate를 REF coordinate로 바꾸는 DCM (direction cosine matrix)이다[11].

오일러각은 직관적으로 가시화하기에 편리하지만 실제 좌표변환에 사용할 경우, 몇 가지 문제가 있어서 본 논문에서는 쿼터니언(quaternion), q를 사용한다. 식 (2)를 쿼터니온으로 표현하면 식 (3)과 같다[11].

x ˙ r = [ q p q * ] 2 : 4
(3)

여기서 q=[q0,q1,q2,q3]Te=[ψ,θ,φ]T에 상응하는 강체의 자세를 나타내는 쿼터니온으로서 다음과 같이 표현되고,

q = [ cos ϕ 2 cos θ 2 cos ψ 2 + sin ϕ 2 sin θ 2 sin ψ 2 sin ϕ 2 cos θ 2 cos ψ 2 cos ϕ 2 sin θ 2 sin ψ 2 cos ϕ 2 sin θ 2 cos ψ 2 + sin ϕ 2 cos θ 2 sin ψ 2 sin ϕ 2 sin θ 2 cos ψ 2 + cos ϕ 2 cos θ 2 sin ψ 2 ]
(4)

q*=[q0,–q1,–q2,–q3]Tq의 conjugate를 의미한다. 또한 p는 속도의 쿼터니온 표현, p=[p0,p1,p2,p3]T=[0,vbT]T의 [v]2:4 는 vector v의 2, 3, 4 elements를 택함을 의미한다. 쿼터니온 operator ab는 다음과 같이 정의되는데

a b = [ b 0 b 1 b 2 b 3 b 1 b 0 b 3 b 2 b 2 b 3 b 0 b 1 b 3 b 2 b 1 b 0 ] [ a 0 a 1 a 2 a 3 ]
(5)

associativity property를 가짐을 보일 수 있다.

강체에 작용하는 토크(torque)는 각가속도(angular acceleration)를 유발하는데 다음 식 (6)을 따른다[3].

ω ˙ r b = I 1 [ N ω r b × ( I ω r b ) ]
(6)

여기서 I 는 강체의 moment of inertia이다. BFF를 강체의 principal coordinate로 취하면 I는 대각행렬(diagonal matrix)이 되는데, 본 논문에서 다루는 디스크의 경우는

I = diag ( I x , I y , I z ) , I x = m r 2 / 2 , I y = m r 2 / 4 + m l 2 / 12
(7)

로 주어진다. 여기서 r, l 은 각각 디스크의 반지름, 높이를 의미한다. 식 (6)에서 N = [Nx,Ny, Nz]T 는 토크의 BFF coordinate 값이고, ωrb = [ωx,ωy,ωz]T =[p,q,r]T는 REF에 대한 BFF의 각속도 벡타이다.

각속도 wrb는 강체의 자세 변화를 유발하는데 이는 q에 대한 다음의 식을 따름을 보일 수 있다[11].

q . = 1 2 Ω q
(8)

여기서 Ωωrb의 elements로 다음과 같이 구성된 메트릭스이다.

Ω = [ 0 p q r p 0 r q q r 0 p r q p 0 ]
(9)

위의 식 (1), 식 (3), 식 (6), 식 (8)이 강체의 질량중심에 대한 6-DOF 운동을 기술하는데, 식 (1), 식 (3)은 병진운동 (translational motion)을 식 (6), 식 (8)은 회전운동(rotational motion)을 나타낸다. 또한 식 (3), 식 (8)은 단순한 kinematic equation을, 식 (1), 식 (6)은 역학적 입력값(forcing term)이 있는 dynamic equation을 기술한다.

이들 4개의 벡타 식은 총 13개의 scalar 연립 미분방정식(coupled differential equations)를 구성하는데, 식 (10)에 벡타 함수 h로 간략히 표현하였다.

x ˙ = h ( t , x ) , x = [ x r , v b , ω r b , q ] T
(10)

식 (10)을 풀기 위하여 본 논문에서는 4차 Runge-Kutta method(RK-4)를 사용하였다[12],[13]. 즉, 초기 조건 x0 로부터 다음의 수식을 반복하여 계산한다.

k 1 = Δ t h ( t i , x i ) k 2 = Δ t h ( t i + Δ t / 2 , x i + k 1 / 2 ) k 3 = Δ t h ( t i + Δ t / 2 , x i + k 2 / 2 ) k 4 = Δ t h ( t i + h Δ t , x i + k 3 ) x i + 1 = x i + ( k 1 + 2 k 2 + 2 k 3 + k 4 ) / 6
(11)
2-2 공력해석

식 (1)f [단위: Newton]는 지뢰에 초기 방출장약에 의한 힘과 이후 공기저항에 의한 힘을 포함한다. 식 (6)N [단위: Newton×meter]은 힘의 작용점(point of action) 에 대한 초기 방출장약에 의한 토크와 이후 공기저항에 의한 토크이다. 공기저항에 의한 힘과 토크를 공력(aerodynamic force)이라고 부르는데[14],[15], 공력은 강체의 형상, 자세, 속력(Mach #)의 함수로서 공기가 uncompresible fluid라고 가정하고, Navier-Stokes equation[5]을 풀어서 얻을 수 있다. 하지만 분석적으로 풀 수 없고, 수치해석적으로 풀어야 하며[12], 또한 계산량이 너무 많아서 실시간 계산할 수 없다. 그러므로 사전에 가능한 모든 자세와 속력에 대하여 계산하거나 혹은 실험으로 얻어서 표로 만들어 놓고, 식 (10)을 풀 때 불러와야 한다.

표를 만들기 위하여 강체의 자세를 정의하는 데 오일러 각도같은 3개의 파라메터가 필요하지는 않고, 받음각 (angle of attack: AOA) α, 미끄럼각(angle of sideslip: AOS) β 두 개면 충분하다. 이들 두 각도는 식 (12)로 정의되는데[15]

α = tan 1 v z v x , β = tan 1 v y v x 2 + v z 2
(12)

그림 2α,β를 보였다.

본 논문에서는 FloEFD 소프트웨어[16]를 이용하여 ICAO (International Civil Aviation Organization)의 표준 대기(standard atmospheric) 모델 조건 하[17]fN을 구하였다. 모든 α,β에 대하여 계산하기는 너무 많은 시간이 소요되므로 α,β 를 −180도에서 180도 범위에서 30도 간격으로, 그리고 0.1, 0.5, 1.0 세 개의 Mach #에 대해 계산하였다. 따라서 fx,fy,fz,Nx,Ny,Nz 각각 6개 값에 대해 모두 507번(13×13×3)의 계산이 수행된다. 이들 507개 데이터는 다시 361×361×91 데이터로 3차 스플라인(cubic spline)을 이용해[12] 내삽(interpolation)하였다. 또한 마하수0~0.1 구간은 Mach # 0에서 이들 6개의 값이 zero라고 가정하고 외삽(extrapolation) 하였다. 이상에 의하여 6개의 data cube가 형성되는데, 그림 3에 data cube 하나를 보였다. 하지만 실제 α,β 는 361×361×91 data cube 격자점 상에 놓여 있지 않을 터이므로 식 (11)을 푸는 과정에서 다시 6 point 선형 내삽(linear interpolation)하여 fN를 구한다.

jkiees-32-7-616-g3

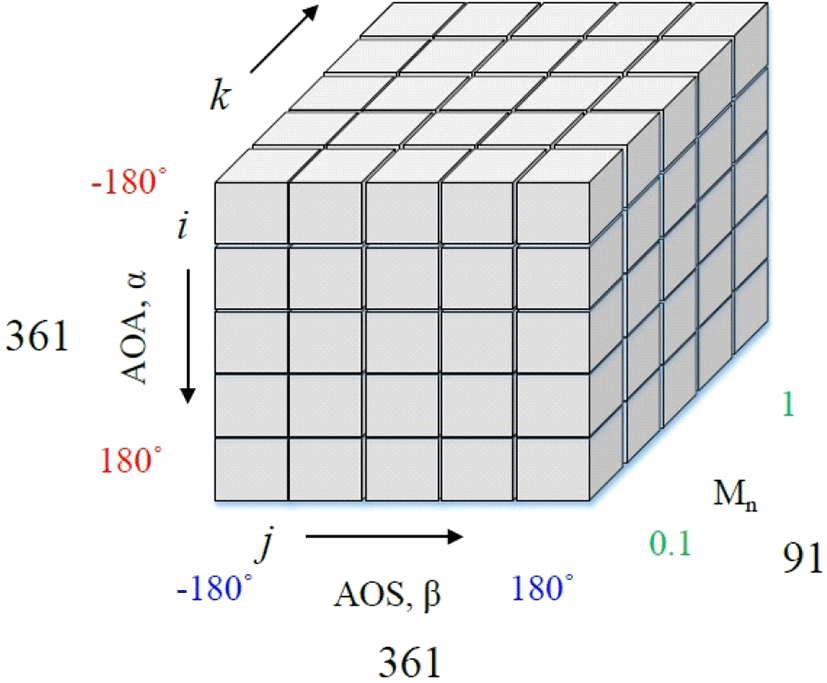

그림 3. | Fig. 3. 내삽을 이용한 공력 계수 결정 | Determination of aerodynamic parameter using cubic spline interpolation.
Download Original Figure

그림 4~그림 9에 6개의 data cubes를 그래프로 보였다. 그림 4~그림 9에 보인 fN는 평균 해수면 고도 h=0에서의 값이다. 그러므로, 이보다 높은 고도에서는 대기밀도 변화에 따른 조정이 필요하다. 표준대기모델[17]에 따르면 대기밀도 ρ[kg/m3]는 다음과 같이 절대온도 (T)와 압력 (p)의 함수이다.

jkiees-32-7-616-g4

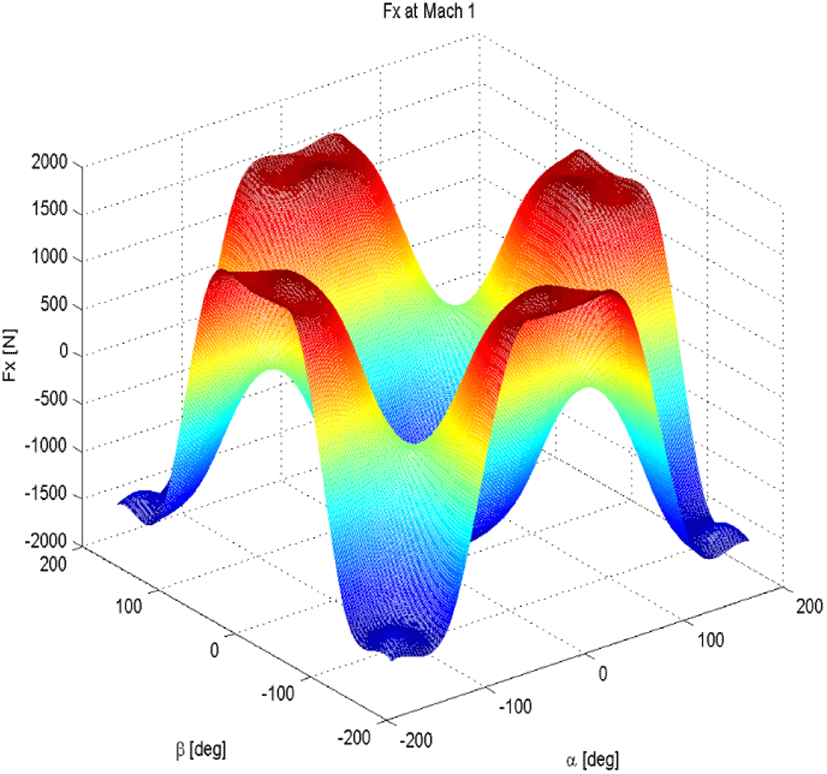

그림 4. | Fig. 4. 받음각, 미끄럼각에 따른 x 축 힘 | Fx vs AOA and AOS.
Download Original Figure
jkiees-32-7-616-g5

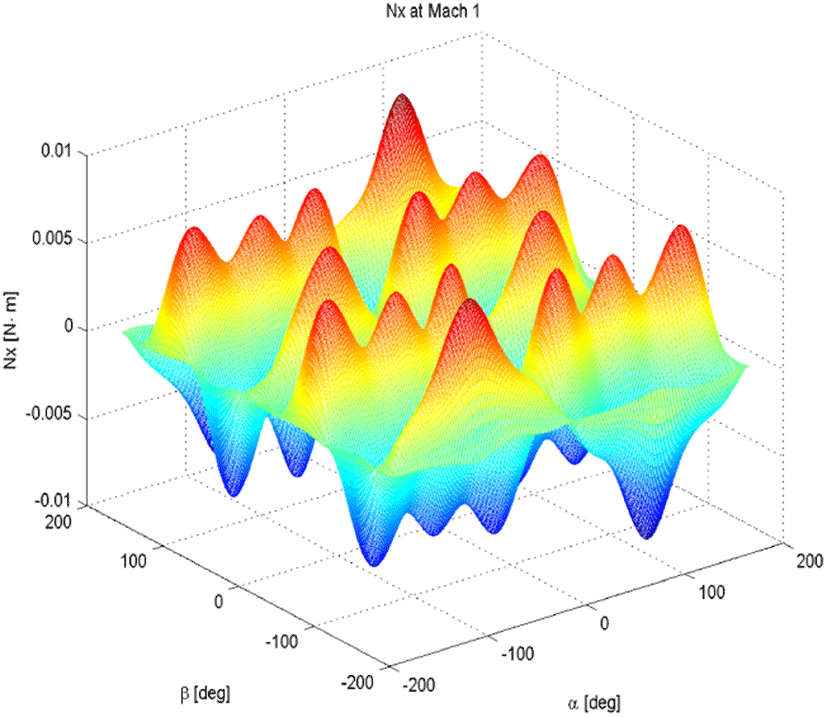

그림 5. | Fig. 5. 받음각, 미끄럼각에 따른 x축 토크 | Nx vs AOA and AOS.
Download Original Figure
jkiees-32-7-616-g6

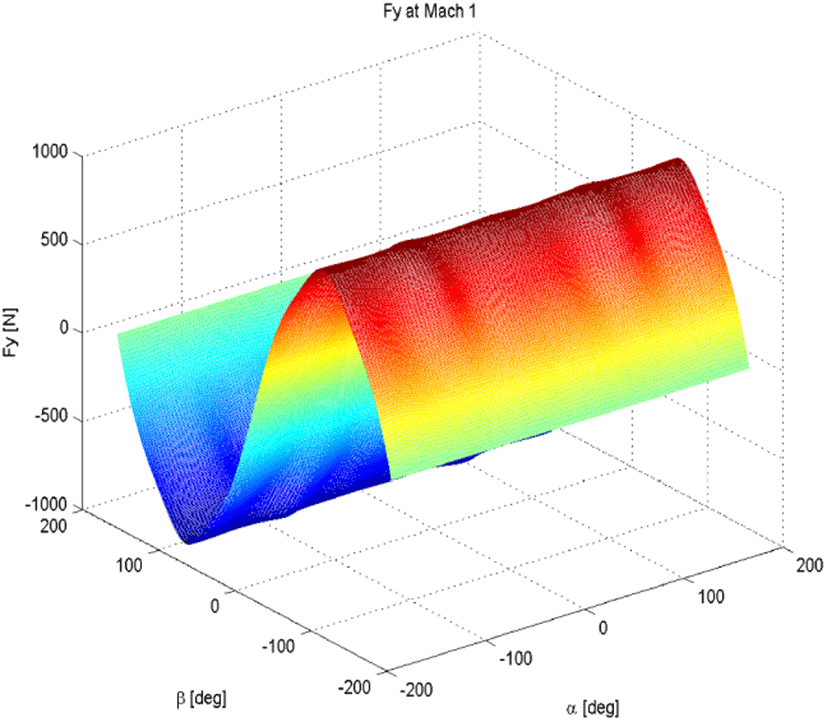

그림 6. | Fig. 6. 받음각, 미끄럼각에 따른 y축 힘 | Fy vs AOA and AOS.
Download Original Figure
jkiees-32-7-616-g7

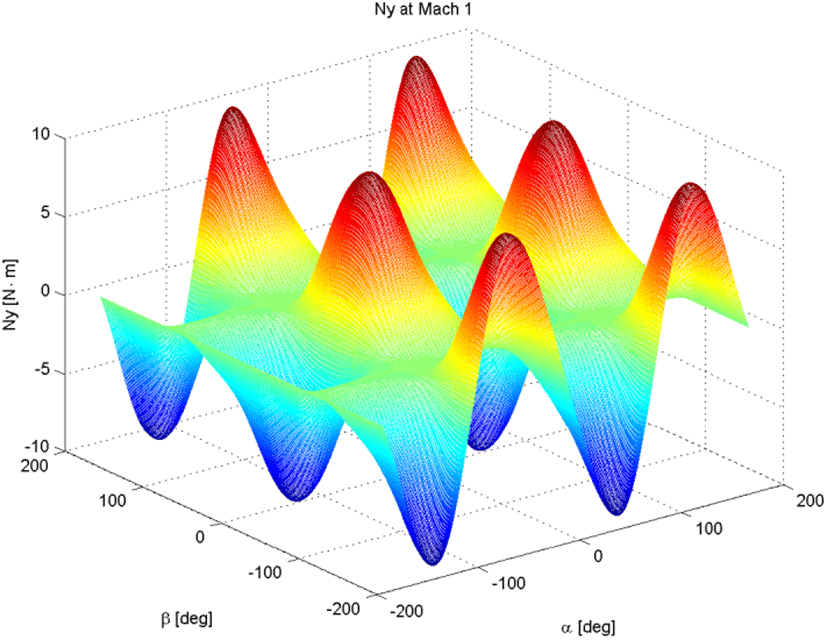

그림 7. | Fig. 7. 받음각, 미끄럼각에 따른 y축 토크 | Ny vs AOA and AOS.
Download Original Figure
jkiees-32-7-616-g8

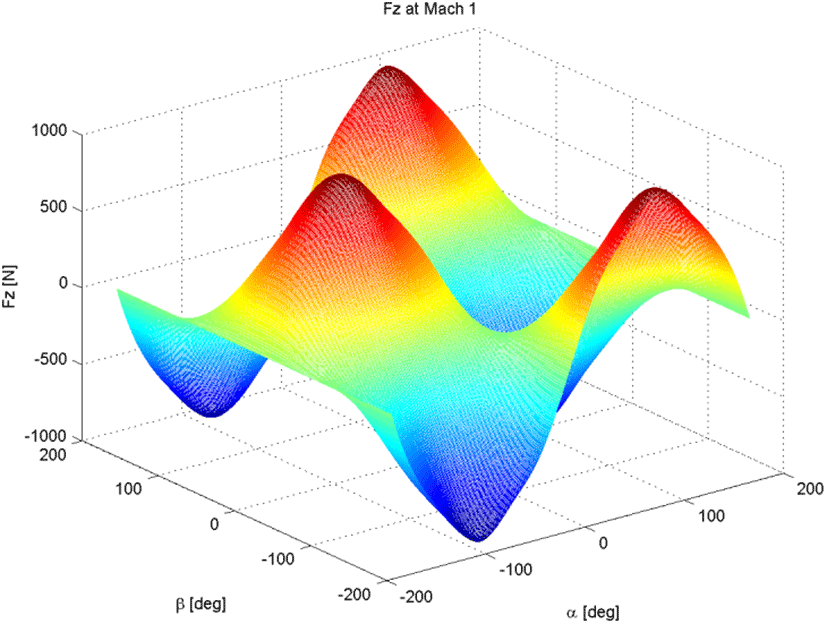

그림 8. | Fig. 8. 받음각, 미끄럼각에 따른 z축 힘 | Fz vs AOA and AOS.
Download Original Figure
jkiees-32-7-616-g9

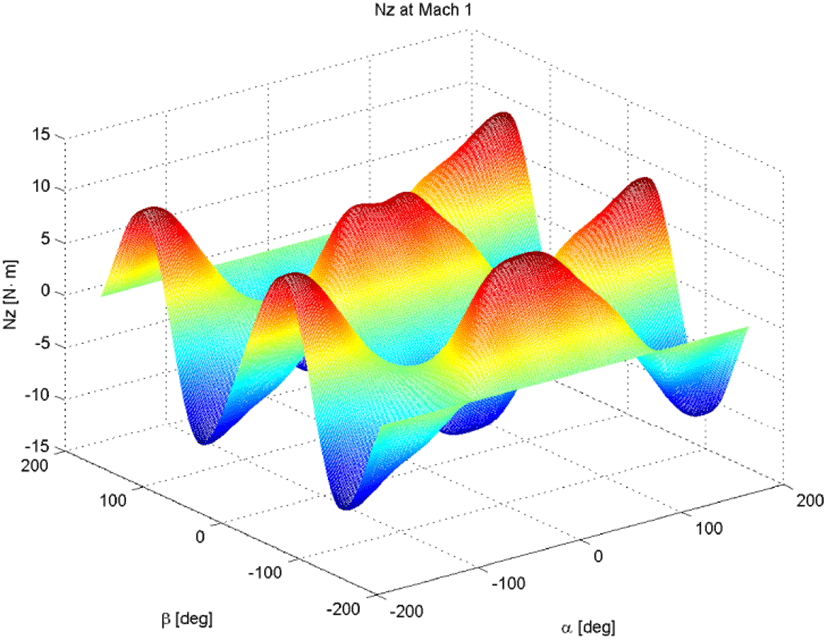

그림 9. | Fig. 9. 받음각, 미끄럼각에 따른 z축 토크 | Nz vs AOA and AOS.
Download Original Figure
ρ ( T , p ) = p / ( 0.2869 ( T + 273.1 ) ) [ kg / m 3 ]
(13)

여기서 T,p 는 다시 다음의 식을 따른다.

h < 11 , 000   m : T = 15 .04 - 0 .00646 h p = 101.29 ( T + 273.1 288.08 ) 5.256 h 11 , 000   m ,   h < 25 , 000   m : T = 56.46 p = 22.65 exp ( 1.73 0.000157 h ) h 25 , 000   m : T = -131 .21 + 0 .00299 h p = 2.488 ( T + 273.1 216.6 ) 11.388 ;

그러므로 결국 고도의 함수로 대기밀도 ρ(h)를 구하고 원하는 fN는 data cube 값에 식 (14)에 보인 density ratio s를 곱하여 얻는다.

s = ρ ( h ) ρ ( 0 )
(14)

fN을 data cube에서 읽을 때 Mach # 값이 필요하므로 식 (10)의 강체의 속력 ||v||를 다음 식 (15)를 이용하여 Mach #로 변환하여야 한다.

M n = v 2 v s
(15)

여기서 vs는 음속(speed of sound) 인데, 고도 h의 함수로서 다음과 같이 계산할 수 있다.

h 10.97   m : v s ( h ) = 295.30   m / sec h 0   m ,   h < 10.97   m : v s ( h ) = 29.06 518.7 3.57 ( 1000 h 0.3048 ) × 1852 3600 h < 0 m : v s ( h ) = 340.48   m / sec

Ⅲ. 시뮬레이션 결과

3-1 자탄운동 시뮬레이션

방출초기에는 그림 10과 같이 REF(x,y,z)와 BFF(χb, yb, zb)가 일치한다. 초기에 모탄(즉 내장된 지뢰 역시)은 그림 10에 보인 자세로 원점에 위치하며 정확히 +x 축 오른쪽 방향으로 날아간다고 가정한다.

jkiees-32-7-616-g10

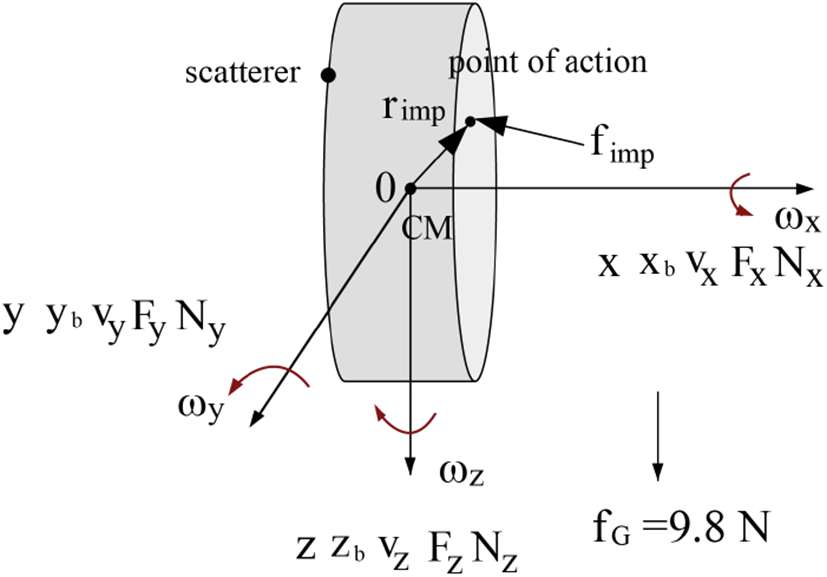

그림 10. | Fig. 10. 지뢰의 6 자유도 운동 파라메터 정의 | Definions of 6-DOF motion parameters of a mine.
Download Original Figure

지뢰의 질량은 m=2.38 kg, 직경은 2r=127 mm, 높이는 l=60 mm이다. 지뢰 CM(center of mass), 즉 좌표계 원점은 고도 h=794.6 m이고, 모탄의 앞부분에 위치한 방출장약 폭발에 의한 impulsive 힘 fimp는 0≤tTimp(Timp= 0.01 sec)동안 대략 왼편 random 방향으로 그림 5에 보인 random 작용점(point of action)에 가하여지며, 9개의 지뢰마다 다른 값을 갖는다. 즉, 첫 번째 지뢰는 가장 큰 힘 (1,000 Netwon)을 받고, 다음 지뢰들은 차츰 작아져서 500 Newton이 된다.

t > Timp에는 fimp =0이므로 지뢰에 작용하는 힘은 중력 fG(9.8 m Newton)와 공력이 있고, 지뢰에 작용하는 토크는 공력만 있다.

지뢰들이 왼편으로 방출될 때 선형모멘텀(conservation of linear momentum)이 보존되어야 하므로 매 지뢰마다 방출때마다 모탄의 속력이 약간씩 커져서 최종적으로 320 m/sec가 된다. 또한 모탄이 오른쪽으로 날아가고 있으므로 지뢰가 방출되는 Timp동안 매 지뢰마다 초기 x 좌표가 조금씩 증가하여서 최종적으로 30 m가 된다.

이상의 고려에 의하여 미분방정식 (10)의 초기조건은 다음과 같이 가정하였다.

ψ = θ = ϕ = 0 o ω x = ω y = ω z = 0 v x = 231 : 11.25 : 320 , v y = v z = 0 [ m / sec ] f = f i m p [ f 1 , f 2 , f 3 ] T f i m p =-1000: 75 :- 500 [ N ] f 1 ~ N ( 0.99 , 0.01 2 ) f 2 ~ 0.1 U ( 0.5 , 0.5 ) f 3 = b 1 ( f 1 2 + f 2 2 ) , b ~ B ( 1 , 1 ) x = 0 : 3.75 : 30 , y = z = 0 [ m ] r i m p = [ x i m p , y i m p , z i m p ] T x i m p = 30 × 10 3 [ m ] y i m p = z i m p ~ 0.4 r U ( 0.5 , 0 , 5 ) [ m ]

여기서 a:b:c는 초기값과 마지막값이 각각 a,c 이고, 등차가 b인 수열을 의미하며, N(m,σ2)은 평균이 m이고, 분산이 σ2인 정규분포 확률변수(Gaussdian random variable), U(a,b)는 a,b 사이의 균등분포확률변수(uniform random variable), B(-1,1)은 동일한 확률 (p=0.5)의 −1, 1 두 값을 갖는 Bernoulli 확률변수를 의미한다.

식 (11)은 RK-4 수행 시 discretization 간격은 Δt=0.0001 sec로 하였다.

jkiees-32-7-616-g11

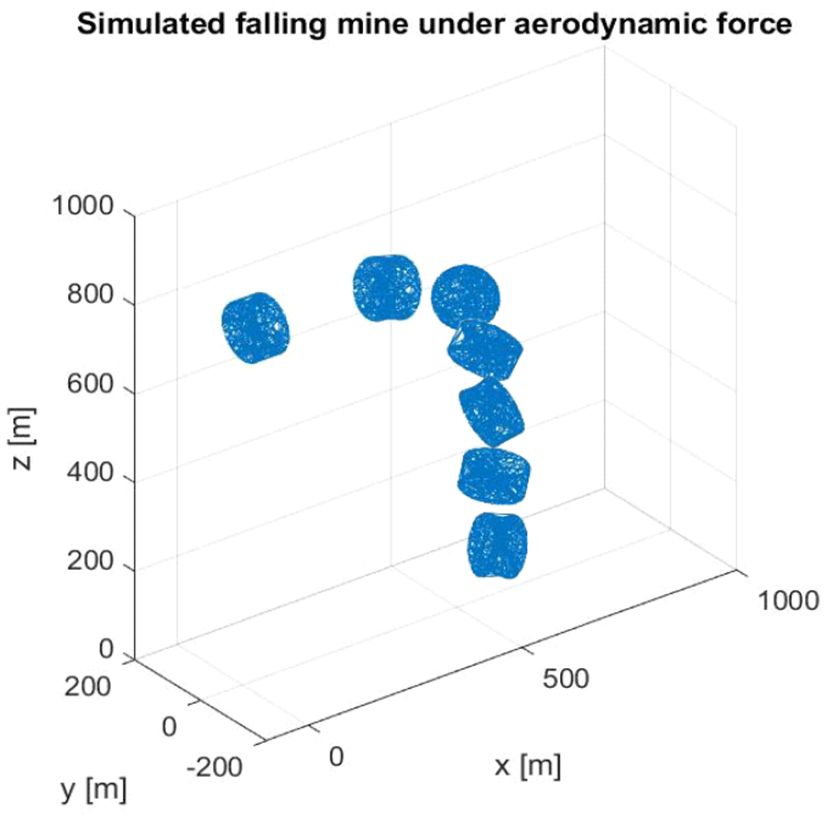

그림 11. | Fig. 11. 방출 후, 지뢰의 6-DOF 운동 | 6-DOF motion of a mine after emission.
Download Original Figure

미분방정식 (10)을 푼 결과를 그림 11~그림 14에 보였다. 지뢰가 지표면에 도달할 때까지 약 27초가 걸렸으며, 그림 11에 한 개의 지뢰에 대하여 얻은 위치(x,y,z) 및 자세(ψ,θ,φ)를 약 4초 간격으로 보였다. 공력에 의하여 지뢰가 tumbling함을 볼 수 있다. 또한 방출장약이 초기에 −x 방향으로 힘을 주지만 모탄이 +x 방향으로 빠른속도로 날아가므로 지뢰 역시 +x 방향으로 이동함을 볼 수 있다.

그림 12에 9개 지뢰 CM의 고도를 x 축에 대하여, 지표면에 도달할 때까지 27초간 보였다. 공기 저항 때문에 +x 방향 속도가 급격히 감소하게 되고, 자유낙하 상태가 됨을 볼 수 있다. 또한 27초간 이동한 거리는 600 m가 안됨을 알 수 있다.

jkiees-32-7-616-g12

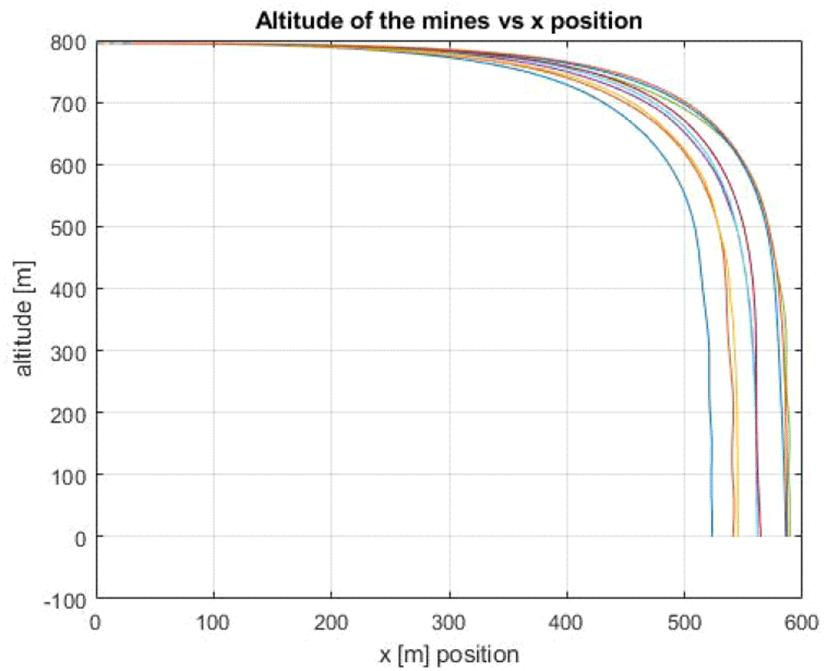

그림 12. | Fig. 12. 9개 지뢰의 x 축에 대한 고도 | Altitude vs x of nine mines.
Download Original Figure

그림 13에 시간에 따른 지뢰 CM의 y좌표를 보였다. 모탄의 y축방향 속력이 zero이므로, y축 속력은 단지 초기 fimp의 random misalignment에 의한 y 성분과 공력에 의한 것이므로 멀리는 이동하지 않는다.

jkiees-32-7-616-g13

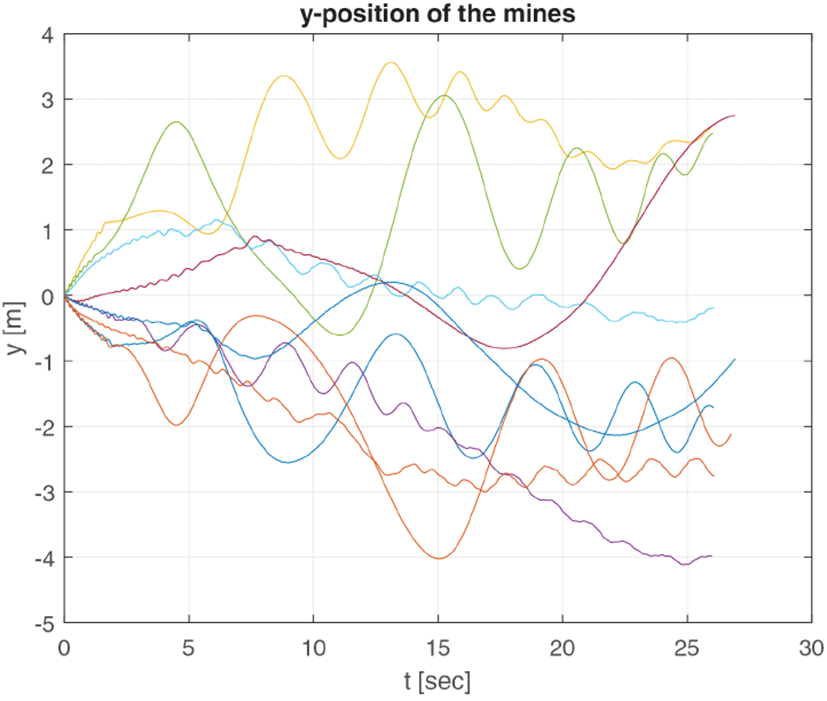

그림 13. | Fig. 13. 9개 지뢰의 시간에 따른 y 좌표 | y vs t of nine mines.
Download Original Figure

그림 14에 9개의 지뢰의 지표면 탄착점을 보였다. 모든 지뢰가 x=510 m 지점을 중심으로 반경 75 m 내에 분포함을 볼 수 있다.

jkiees-32-7-616-g14

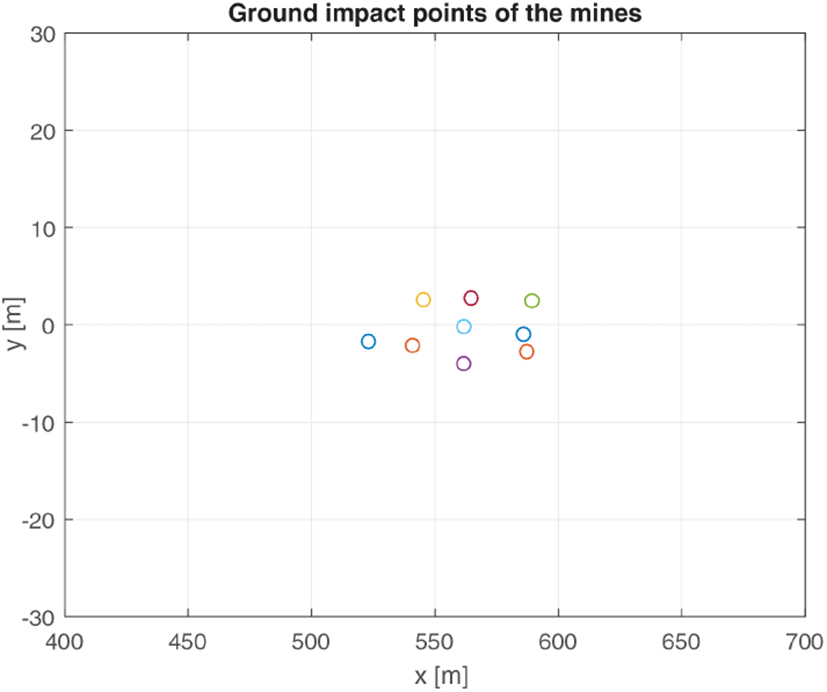

그림 14. | Fig. 14. 9개 지뢰의 지표면 탄착점 | Ground impact points of nine mines.
Download Original Figure
3-2 레이다 수신신호 시뮬레이션

본 논문에서 도플러 레이다는 한 개의 주파수 f0=10 GHz를 갖는 CW(continuous wave) 레이다이고[7], 지표면 x 축상 원점에서 왼쪽으로 100 m(x=−100) 떨어진 지점에 놓여 있다고 가정하였다. 즉, 도플러 레이다의 REF 좌표는rR=[−100, 0, 794.6] m로 주어진다.

지뢰가 레이다 신호를 받으면 몇 개의 산란점들(scatterers)이 나타나는데, 여기서는 그림 5에 보인 것과 같이 디스크 한쪽 면 모서리에 한 개의 고정된 산란점이 있다고 가정하고, 도플러 레이다 수신신호를 모사하였다. 즉, 식 (10)을 풀어서 얻은 xr, vb, q 를 이용하여 레이다부터 산란점까지의 거리(range) 및 radial 방향의 속도(range rate) 를 구할 수 있다.

그림 15에 레이다로부터 9개 지뢰의 산란점까지의 거리 r을 보였다. 지뢰가 초기 5초간 +x 방향으로 날아갈때는 멀어지다가, 공기저항으로 자유 낙하하면서 가까워 짐을 볼 수 있다. 그림 15에는 9개의 궤적을 구분하여 보였지만, 레이다 측정치로부터 이들 다수표적(multi-targets) 을 탐지, 추적하는 일은 간단하지 않을 수 있다.

jkiees-32-7-616-g15

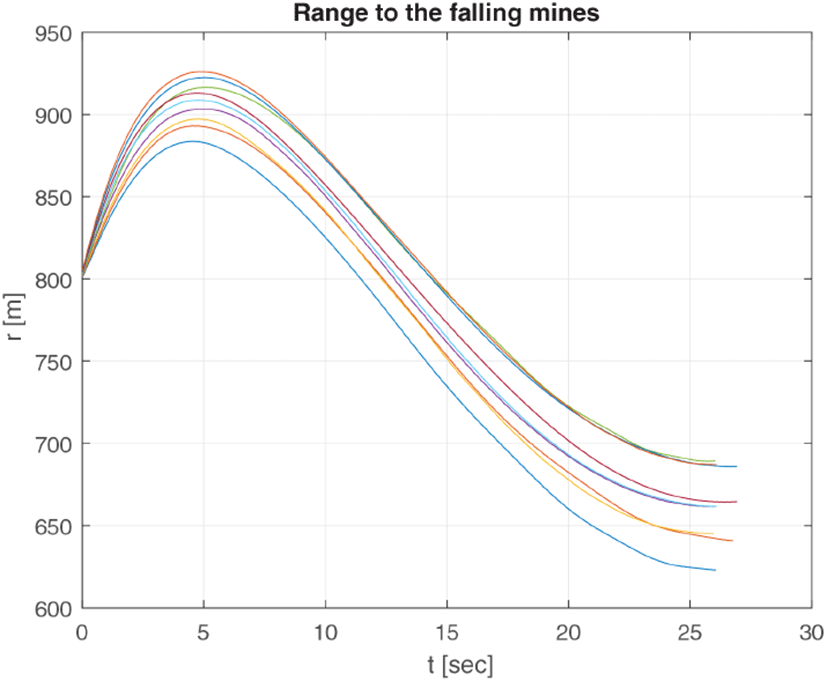

그림 15. | Fig. 15. 9개 지뢰의 시간에 따른 거리 | Range vs t of nine mines.
Download Original Figure

그림 16은 9 지뢰의 range rate를 보였는데, 지뢰가 tumbling하므로 산란점이 미세하게 진동하는 미세도플러 (micro Doppler) 효과[6]가 잘 나타나 있다. 그림 15에서는 산란점의 수 cm 진동이 수백 미터 range scale에 비하여 매우 작으므로 보이지 않는다.

jkiees-32-7-616-g16

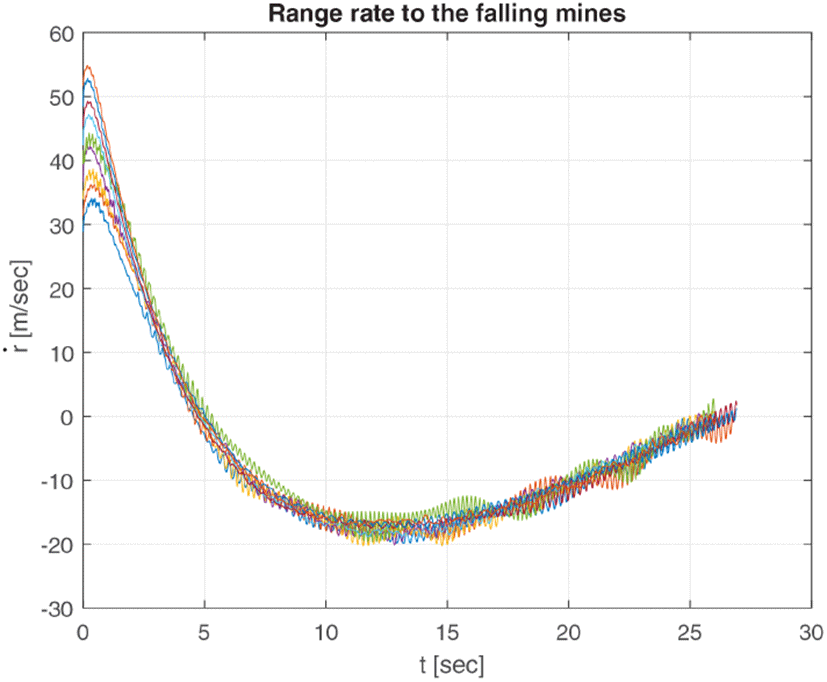

그림 16. | Fig. 16. 9개 지뢰의 시간에 대한 range rate | Range rate vs t of nine mines.
Download Original Figure

도플러 레이다는 모든 지뢰들로부터의 반사파의 합을 받게 되므로, 기저대역(baseband) 수신신호는 다음의 s(t)로 표현된다.

s ( t ) = m = 1 M ρ m ( t ) e j ϕ m ( t ) ϕ m ( t ) = 2 π f 0 τ m , τ m = 2 r m / c 0
(16)

여기서 M=9는 지뢰의 개수이고, rmm번째 지뢰의 scatterer까지의 거리이고, c0=3×108 m/sec는 빛의 속도이다. 이 수신신호로부터 개별 지뢰의 range rate를 찾을 때 가장 많이 사용하는 방법은 단시간 푸리에 변환(short time Fourier transform: STFT)[6]을 이용하는 것이다.

그림 17식 (16)의 단시간 푸리에 변환 결과이다. 이때 다음의 파라메터를 사용하였다.

jkiees-32-7-616-g17

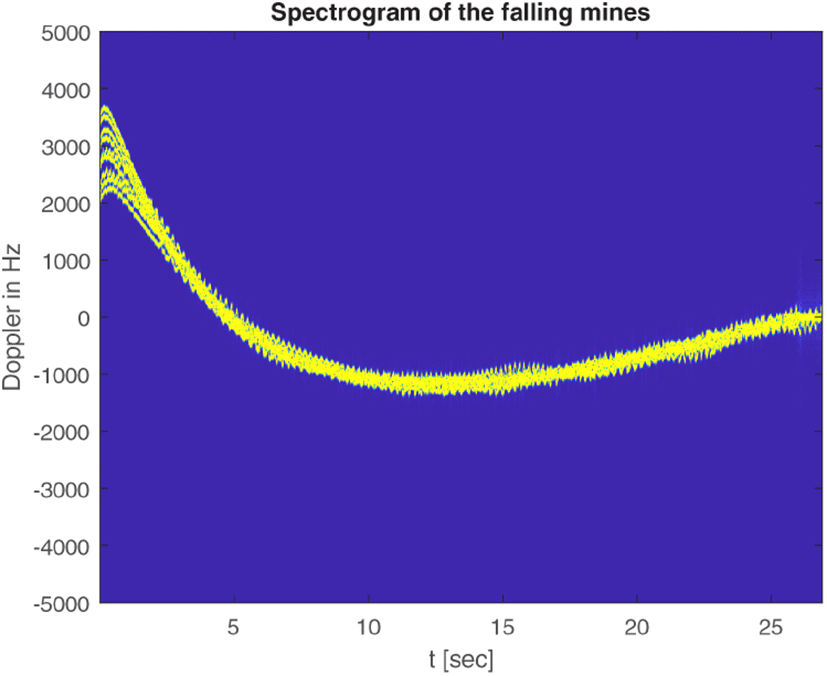

그림 17. | Fig. 17. 도플러레이다 신호의 STFT | STFT result of Doppler radar signal.
Download Original Figure

Window length=256

Overlapping length=128

Fft size=2,048

이때 sampling 주파수는 fs = 1/Δt=10 kHz로 주어진다. 그림 17에서도 그림 16과 같이 미세도플러 효과를 볼 수 있는데. y 축을 r˙=fdλ/2 을 이용해 range rate로 바꾸면 그림 16과 동일하게 된다.

Ⅳ. 결 론

본 논문에서는 RAAMS에서 살포된 대전차 지뢰의 6-DOF 운동을 전산유체역학 소프트웨어로 힘과 토크를 구하여 공기역학적으로 모델링하였다. 또한 이를 통하여 얻은 지뢰들의 산란점의 위치와 속도를 이용하여 도플 러 레이다 수신신호를 모사하였다. 본 논문의 결과는 RAAMS 설계 파라메터 결정을 위한 초기 가이드라인으로도 유용하고, 또한 RAAMS 테스트를 위한 도플러 레이다의 위치선정과 신호처리 알고리듬 개발 및 검증에 유용하게 사용될 수 있다.

Acknowledgements

본 연구는 2020년 국방과학연구소의 지원으로 수행된 연구임(UD180003HD).
