해양 사고 방지를 위한 레이다 시스템용 고이득 슬롯 배열 도파관 안테나 설계

여유석1https://orcid.org/0000-0002-6913-968X, 민경식1,*https://orcid.org/0000-0002-9827-0169
You-Seok Yeoh1https://orcid.org/0000-0002-6913-968X, Kyeong-Sik Min1,*https://orcid.org/0000-0002-9827-0169
1한국해양대학교 전파공학과
1Department of Radio Communication Engineering, Korea Maritime and Ocean University
*Corresponding Author: Kyeong-Sik Min (e-mail: ksmin@kmou.ac.kr)

© Copyright 2019 The Korean Institute of Electromagnetic Engineering and Science. This is an Open-Access article distributed under the terms of the Creative Commons Attribution Non-Commercial License (http://creativecommons.org/licenses/by-nc/4.0/) which permits unrestricted non-commercial use, distribution, and reproduction in any medium, provided the original work is properly cited.

Received: Nov 16, 2020; Revised: Nov 20, 2020; Accepted: Nov 26, 2020

Published Online: Dec 31, 2020

요약

본 논문에서는 해양 사고 방지를 위한 레이다 시스템용 고이득 슬롯 배열 도파관 안테나를 제안한다. 제안된 안테나는 WR-51 표준 도파관의 광벽 길이와 협벽 길이를 2−3만큼 축소한 크기로 설계되었다. WR-51 표준 도파관 슬롯 배열 안테 나와 비교하여 low profile이면서 고이득을 가지는 안테나 설계를 실현하기 위해 슬롯 길이, 폭, 오프셋 그리고 슬롯 사이 의 거리와 같은 파라미터들의 최적화는 반복 모의실험으로 정밀하게 계산되었다. 제안된 안테나의 반사 계수와 방사 패턴은 WR-51 표준 도파관 안테나의 특성들과 잘 일치함을 보였다. 제작된 프로토타입 안테나의 측정된 반사 계수와 방사 패턴은 모의실험된 안테나의 특성들과 잘 일치하였다. 목표 주파수 대역에서 측정된 피크 이득은 모의실험된 이득 보다 약 1 dBi보다 낮은 28 dBi로 관측되었다.

Abstract

This paper proposes a design of a high-gain slotted array waveguide antenna of a radar system to prevent accidents at sea. The proposed antenna has a reduced size, 2−3, of the broad wall length and the narrow wall length of the WR-51 standard waveguide. To realize a low profile and high gain in comparison with the WR-51 standard waveguide slotted array antenna, the parameters, such as the slot length, width, offset, and distance between slots, were precisely calculated using the iterated simulations. The reflection coefficients and radiation patterns of the proposed antenna corresponded with the characteristics of the WR-51 standard waveguide antenna. The measured reflection coefficients and radiation patterns of the fabricated prototype antenna conformed with that of the simulated ones. The peak gains measured at the targeting frequency band were observed at 28 dBi, which were less than approximately 1 dBi of the simulated gains.

Keywords: SLotted Array Waveguide Antenna; Wr-51 Standard Waveguide; Ku-Band; High Gain; Radar System

Ⅰ.서론

삼면이 바다인 한국의 복잡한 해안선으로 인하여 간첩 침투 시 인지능력 저하, 해안선 침식에 대한 감시의 어려움, 근거리 물체 인식 부정확성 등이 문제 되고 있으며, 국내에서도 해상과 해수면 등을 감시하기 위해 다양한 레이다 시스템이 연구되고 있다[1],[2]. 이러한 해상용 근거 리 인식 레이다 시스템에는 일반 레이다로 탐지가 매우 어려운 소형 부유물들과 해수 표면의 미세한 움직임을 감지하기 위해 고성능․고이득의 안테나가 요구된다. 고 성능·고이득의 안테나로 슬롯 배열 도파관 안테나가 가 장 적합하며, 레이다용으로 사용되고 있다[3]. 현재 해상용 레이다에 주로 사용되는 슬롯 배열 도파관 안테나의 주 파수 대역은 X 밴드 또는 S 밴드이다. 하지만 X 밴드나 S 밴드 레이다의 경우, 정밀도가 낮아 근거리에서 소형 목표물과 부유물 탐지에 대하여 실시간으로 대용량 처리 를 정밀하게 하지 못하는 한계를 가지고 있다. 그림 1(a) 는 실제 부산 태종대에서 촬영한 사진이고, 그림 1(b)그림 1(c)는 각각 X 밴드 레이다 가상 화면과 Ku 밴드 레 이다 가상 화면으로 근거리에서 포착된 소형 선박들과 파고 관측에 대한 가상적 차이를 나타낸다, 그림 1(a)에서 는 실제 근거리에서 소형 선박들과 섬이 존재하지만 그림 1(b)인 X 밴드 레이다 가상 화면에서는 근거리에서 실 제 존재하는 소형 선박들과 섬을 정밀하게 식별하지 못 할 뿐만 아니라, 클러터가 발생하고 파고와 같은 정보는 관측이 어렵다. 반면, 그림 1(c)인 Ku 밴드 레이다 가상 화면에서는 근거리에서 실제 존재하는 소형 선박들과 섬 을 실시간으로 정밀하게 식별하고, 파고 정보도 관측할 수 있다. 즉, 기존 레이다 시스템의 한계는 소형 선박과 부유물의 충돌 사고, 해안 침식과 이안류에 의한 피해, 해 상 경계 실패 등 다양하게 발생하는 해양 사고를 사전에 막지 못한 많은 경험이 있다[4]. 기존 레이다 시스템의 한 계를 개선하기 위해 실시간 대용량 신호처리가 가능한 레이다 시스템의 개발이 매우 시급한 실정이다. 위에서 언급한 문제를 해결할 수 있는 고성능 레이다 시스템을 구현하려면 고주파수 대역의 안테나가 필요하고 저전력 으로 해수 표면의 클러터와 해상상태인 파고·파향·표 층해류 등을 감지할 수 있는 고이득 안테나가 필요하다. 이러한 요구에 적합한 안테나는 전송손실이 적으면서 고 이득을 가지며, 내구성이 강한 슬롯 배열 도파관 안테나 가 훌륭한 후보 안테나라 할 수 있다. 따라서 본 연구에서 는 Ku 밴드 주파수 대역에 적합한 슬롯 배열 도파관 안테 나의 최적 설계법을 제안한다.

jkiees-31-12-995-g1
그림 1. | Fig. 1. Ku 밴드 레이다의 장점 설명을 위한 가상 화면 | Virtual screen for advantage explanation of Ku-band radar system.
Download Original Figure

슬롯의 크기나 개수, 모양, 배열 등을 조절하여 여러 특 성을 만들 수 있고, 슬롯의 개수를 증가시켜 고이득 특성 과 예리한 빔 패턴을 만들 수 있다. 본 연구에서는 X 밴 드 대역의 해상용 레이다 안테나보다 고주파수 대역인 Ku 밴드 주파수 대역의 고이득 실현이 가능한 1×26 슬롯 배열 도파관 안테나를 설계하였다. 제안하는 안테나는 표 준 도파관의 장변과 단변인 a와 b의 크기를 2−3으로 줄인 비표준 도파관 안테나로 최적 설계하였고, 파라미터 스터 디와 설계 특성은 2장의 안테나 설계에서 다루었다.

Ⅱ. 안테나 설계

2-1 슬롯 파라미터 설계

본 논문에서 제안하는 안테나의 설계는 FEM(finite element method) 기반의 3차원 시뮬레이션 프로그램인 HFSS 를 사용하였다. 그림 2(a)와 같은 구조로 Ku 밴드 주파수 대역을 가지는 해양 사고 방지를 위한 레이다 시스템용 슬롯 배열 도파관 안테나를 설계하였고, 그림 2(b)그림 2(a)인 슬롯 배열 도파관 안테나의 파라미터 명칭과 구조 를 나타내는 그림이다. WR-51 표준 도파관을 이용하여 설계하였고, 표준 도파관의 장변과 단변인 a와 b의 길이 는 각각 12.95 mm, 6.48 mm이고, 연구에서 목표로 정한 대역폭은 17.35~17.75 GHz이며, 중심 주파수는 17.55 GHz로 하였다. 본 연구에서는 우선 1×26 슬롯 배열 도파 관 안테나 설계를 고려하였으며, 이때 도파관의 총 길이 는 관내 파장의 길이의 13배인 295.802 mm로 하였다. 그림 2(b)에서 슬롯과 슬롯 사이의 거리는 λg/2로 등간격으 로 배열하였고, 입력 포트에서 첫 번째 슬롯까지의 거리 는 λg/4로 하였다. 마찬가지로 쇼트에서 가장 가까운 슬롯까지의 거리도 λg/4로 하여 모의실험하였다[5],[6].슬롯 의 폭은 슬롯의 길이에 비해 아주 작다고 가정하여 대략 적인 슬롯의 폭은 약 λg/15~λg/8로 정하였고, 슬롯의 폭 을 고려한 슬롯의 길이는 λg/3~3λg/8의 범위에서 이론 적인 설계를 시작하였다. 슬롯의 길이와 폭 그리고 오프 셋은 0.01 mm 단위로 정밀하게 반복계산을 통해 구하였 다[7]. 반복계산으로부터 구해진 표준 도파관을 기준으로 했을 때, 최적 슬롯의 길이는 8.22 mm, 슬롯의 폭은 1.11 mm, 슬롯의 오프셋은 0.95 mm로 설계하였고, 슬롯 간격 은 λg/2 등간격으로 설계하여 서셉턴스 부분이 가능한 0 으로 수렴하도록 배열 소자들의 위상이 같게 설계하였다.

jkiees-31-12-995-g2
그림 2. | Fig. 2. 슬롯 배열 도파관 안테나 구조 | Slotted array waveguide antenna structure.
Download Original Figure

동일한 설계 방법으로 도파관의 크기를 2−3으로 줄인 1×26 슬롯 배열 비표준 도파관 안테나를 설계하였다. 비 표준 도파관으로 설계한 이유는, 시스템에 적합하게 low profile을 만족하면서 안테나의 최대 이득을 구현하고, 표 준 도파관을 이용한 슬롯 배열 도파관 안테나에서 얻은 빔 패턴은 유지하기 위해서이다. 중심 주파수는 1×26 슬 롯 배열 표준 도파관과 동일하게 17.55 GHz로 하고, WR-51 표준 도파관의 차단 주파수에 영향을 미치지 않게 장변과 단변은 2−3만큼 줄인 11.33 mm, 5.67 mm로 설계 하였다.

도파관 모드는 표준 도파관 안테나와 동일한 TE10이며, 차단 주파수는 13.24 GHz, 관내 파장은 26.04 mm이다. 소 형화된 슬롯 배열 도파관 안테나의 설계 타당성을 입증하 기 위해, 1차 설계로 슬롯의 길이와 폭, 오프셋은 표준 도 파관의 제원을 그대로 사용하여 얻은 결과를 반사 계수로 비교하였다. 예상했던 대로 도파관의 크기가 2−3만큼 줄어 들었기 때문에, 임피던스 정합이 되지 않음을 그림 3으로 부터 확인하였다. 2차 설계로, 크기를 2−3으로 줄인 소형 화된 도파관에 적절한 슬롯 파라미터를 구하기 위해 슬롯 의 길이와 폭, 오프셋은 표준 도파관의 설계와 동일한 방 법인 반복계산을 통해 최적화된 파라미터를 구하였다.

그림 3(a)는 슬롯 길이 변화에 따른 반사 계수이다. 최 적 슬롯 길이를 구하기 위한 파라미터 계산에서는 슬롯 오프셋은 0.57 mm, 폭은 0.93 mm로 고정하여 반복계산을 통해 구하였다, 붉은색 실선이 표준 도파관 슬롯의 길이 이고, 푸른색 파선이 최적의 도파관일 때의 제원이다. 초 록색 일점쇄선과 푸른색 파선, 검은색 점선이 비표준 도 파관 안테나의 슬롯 길이이다. 비표준 도파관으로 설계할 경우, 관내 파장이 증가하였기 때문에 슬롯의 길이는 표 준 도파관의 최적 슬롯 길이보다 0.14 mm 더 길게 설계 하였다. 초록색 일점쇄선인 8.66 mm에서는 16.8 GHz와 17.2 GHz에서 이중 공진하여 임피던스 매칭이 정확히 되 지 않았고, 푸른색 파선인 8.36 mm에서는 중심 주파수인 17.55 GHz에서 공진하여 임피던스 매칭이 잘 된 결과를 얻었다, 푸른색 파선보다 작은 검은색 점선인 8.06 mm에 서는 17.5 GHz와 17.8 GHz에서 이중 공진이 발생하여 임 피던스 매칭이 정확히 되지 않은 결과를 얻어 푸른색 파 선인 8.36 mm를 최적의 슬롯 길이로 선택하였다. 슬롯의 길이가 임피던스의 허수부에 영향을 주었기 때문에 주파 수 이동 현상이 관측되었다. 그림 3(b)는 슬롯 폭 변화에 따른 반사 계수이다. 슬롯 길이는 8.36 mm, 오프셋은 0.57 mm로 고정하고, 슬롯 폭은 반복계산을 통해 구하였다. 초록색 일점쇄선인 1.03 mm의 경우, 17.53 GHz에서 공진 하였다. 중심 주파수인 17.55 GHz에 맞추기 위해 슬롯 폭 을 줄여 보았고, 푸른색 파선인 0.93 mm에서는 17.55 GHz에서 공진하여 임피던스 매칭이 잘 된 결과를 얻었 다. 검은색 점선인 0.83 mm에서는 17.5 GHz에서 공진하 였으나, 0.93 mm보다 특성이 다소 떨어져서 최적의 슬롯 폭은 푸른색 파선인 0.93 mm로 설계하였다. 슬롯 폭은 임 피던스의 허수부에 영향을 주었기 때문에 미세한 주파수 변화는 관측되었지만, 슬롯 길이만큼의 주파수 이동에는 큰 영향을 주지 않는 결과를 얻었다. 그림 3(c)는 슬롯 오 프셋 변화에 따른 반사 계수이다. 슬롯 길이는 8.36 mm, 폭은 0.93 mm로 고정하고, 슬롯 오프셋은 반복계산을 통 해 구하였다. 비표준 도파관으로 설계할 경우, 관내 파장 이 증가하기 때문에 슬롯 오프셋은 표준 도파관의 오프 셋보다 더 작게 설계되었다. 초록색 일점쇄선인 0.67 mm 에서는 −20 dB 이상의 반사 계수 결과를 얻어 임피던스 매칭이 잘 되지 않았고, 푸른색 파선인 0.57 mm에서는 17.55 GHz에서 −44.84 dB의 반사 계수 결과를 얻어 표준 도파관 위의 슬롯 오프셋에서 구한 0.95 mm와 잘 일치하 였고, 임피던스 매칭이 잘 된 결과를 얻었다, 하지만 검은 색 점선인 0.47 mm로 오프셋을 더 줄였을 경우, 임피던스 의 부정합 매칭결과를 얻었기에 푸른색 파선인 0.57 mm 를 최적의 슬롯 오프셋으로 설계하였다. 슬롯 오프셋은 임피던스의 실수부에 영향을 주므로 그림 3(c)의 결괏값 같이 주파수 이동은 거의 없으며, 반사 계수 변화에 더 큰 영향을 미치는 것을 알 수 있다.

jkiees-31-12-995-g3
그림 3. | Fig. 3. 시뮬레이션에 의한 슬롯 파라미터의 반사 계수 |Reflection coefficients of slot parameters by simulation.
Download Original Figure
2-2 최적 파라미터 도출

그림 4는 모의실험된 1×26 슬롯 배열 도파관 안테나의 반사 계수 비교 그래프이고, 붉은색 실선이 표준 도파관 안테나를 사용하여 최적화된 슬롯 파라미터를 구한 결과 이고, 검은색 점선이 표준 도파관 안테나의 슬롯 제원을 그대로 사용한 비표준 도파관 안테나이고, 푸른색 파선이 최적화된 도파관 위에 배열된 슬롯 안테나의 반사 계수 이다.

jkiees-31-12-995-g4
그림 4. | Fig. 4. 모의실험된 1×26 슬롯 배열 도파관 안테나의 반 사 계수 비교 | Comparison of reflection coefficients for simulated 1×26 slotted array waveguide antennas.
Download Original Figure

검은색 점선인 최적화하지 않은 비표준 도파관 안테나 의 경우 임피던스 매칭이 되지 않은 당연한 결과를 얻었 는데, 이는 비표준 도파관을 설계할 때 관내 파장이 증가 하여 전기적 길이가 달라지므로 관내 파장에 따른 슬롯 의 최적화가 되지 않아서 발생한 결과이다. 붉은색 실선 의 반사 계수는 표준 도파관 안테나에 맞춘 최적화된 슬 롯 파라미터를 가지고 계산된 것이고, 푸른색 파선인 최 적화된 도파관의 반사 계수와 비교하면, 17.55 GHz에서 최적화된 표준 도파관 안테나의 경우 −42.19 dB이고, 최 적화된 도파관 안테나의 반사 계수는 −44.84 dB로 계산 되었다.

목표로 하는 대역폭 범위는 17.35~17.75 GHz이고, 모 의실험에서 얻은 −10 dB 기준 임피던스 대역폭은 표준 도파관 안테나는 약 300 MHz이고, 최적화된 도파관 안테 나는 약 220 MHz이다.

표 1그림 4의 모의실험된 1×26 슬롯 배열 도파관 안 테나의 반사 계수 비교 그래프의 설계 구조 파라미터이다.

표 1. | Table 1. 안테나 설계 파라미터 | Antenna design parameters.
Standard waveguide ant. Non-standard waveguide ant. Optimized waveguide ant.
a 12.95 mm 11.33 mm 11.33 mm
b 6.48 mm 5.67 mm 5.67 mm
λg 22.75 mm 26.04 mm 26.04 mm
S l 8.22 mm 8.22 mm 8.36 mm
Sw 1.11 mm 1.11 mm 0.93 mm
So 0.95 mm 0.95 mm 0.57 mm
Download Excel Table
2-3 전류 분포 분석

그림 5는 17.55 GHz에서 모의실험된 1×26 슬롯 배열 도파관 안테나의 전류 분포를 비교한 것이다. 표 1의 파 라미터를 근거로 해서 얻은 모의실험 전류 분포이다. 그림 5(a)는 표준 도파관 안테나의 전류 분포이고, 그림 5(b) 는 표준 도파관 안테나를 기준으로 구한 슬롯 파라미터 그대로를 비표준 도파관 안테나에 적용하여 구한 전류 분포이며, 그림 5(c)는 비표준 도파관 안테나의 크기에 맞 게 구한 최적화된 파라미터를 이용하여 계산한 전류 분 포이다. 그림 5(b)는 예상대로 임피던스 매칭이 원활히 되 지 않아 그림 5(a)보다 각 슬롯에서의 전류 분포가 낮은 모습을 확인할 수 있다. 그림 5(c)는 최적화된 슬롯 파라 미터를 가진 도파관 안테나로서 그림 5(a)보다 전류 분포 가 더 집중되어 분포됨을 확인할 수 있다. 따라서 이 결과 로부터, 17.55 GHz에서 그림 5 (c)의 안테나 이득이 더 클 것으로 예상하였다.

jkiees-31-12-995-g5
그림 5. | Fig. 5. 17.55 GHz에서 모의실험된 1×26 슬롯 배열 도파 관 안테나의 전류 분포 비교 | Comparison of current distributions for simulated 1×26 slotted array waveguide antennas at 17.55 GHz.
Download Original Figure
2-4 방사 패턴의 비교

그림 6은 슬롯 배열 표준 도파관 안테나와 최적화된 슬 롯 배열 도파관 안테나의 2-D 방사 패턴 비교 그림으로 17.35 GHz, 17.55 GHz, 17.75 GHz에서 방사 패턴을 모의 실험해 보았다. 붉은색 실선은 표준 도파관 안테나의 XZ 면의 전계이고, 붉은색 파선은 표준 도파관 안테나의 YZ 면의 전계, 푸른색 실선은 최적화된 도파관 안테나의 XZ 면의 전계이고, 푸른색 파선은 최적화된 도파관 안테나의 YZ 면의 전계를 나타낸다. 주파수별로 방사 패턴을 비교 해 보았을 때, 두 안테나의 빔 형상이 유사하고 최대 이득 은 최적화된 도파관 안테나가 다소 높음을 알 수 있다. 표 2그림 6의 XZ 면과 YZ 면 방사 패턴에 대한 전계의 피크 이득 값을 나타낸다. 목표 대역의 중간 주파수인 17.55 GHz에서는 표준 도파관 안테나보다 소형화인 최적 화된 도파관 안테나의 피크 이득이 약 0.5 dBi 개선되어 고이득 특성을 잘 보이며 지향성 패턴도 유지되었다.

jkiees-31-12-995-g6
그림 6. | Fig. 6. 표준 도파관 안테나와 최적화된 도파관 안테나 의 1×26 슬롯 배열 안테나에 대한 2-D 방사 패 턴 비교 | Comparison of between standard waveguide antenna and optimized waveguide antenna 2-D radiation patterns of 1×26 slotted array antenna simulated.
Download Original Figure
표 2. | Table 2. 안테나의 피크 이득 | Peak gain of antenna.
Frequency [GHz] Plane Standard waveguide ant. [dBi] Optimized waveguide ant. [dBi]
17.35 XZ 19.1 17.24
YZ 19.1 17.89
17.55 XZ 21.12 21.6
YZ 21.12 21.6
17.75 XZ 18.9 16.49
YZ 18.9 18.65
Download Excel Table
2-5 이득 비교

그림 7은 슬롯 배열 표준 도파관 안테나와 슬롯 배열 비표준 도파관 안테나 그리고 최적화된 슬롯 배열 도파 관 안테나의 YZ면 전계로부터 관찰된 17.35 GHz에서 17.75 GHz까지 주파수별 피크 이득을 비교한 것이다. 붉 은색 실선이 표준 도파관 안테나이고, 검은색 점선이 비 표준 도파관 안테나 그리고 푸른색 파선이 최적화된 도 파관 안테나이다. 3종류 모두 목표 대역에서의 이득은 약 18 dBi 이상으로 나타났으며, 중심 주파수 대역인 17.55 GHz 대역 근방 주파수 대역에서는 최적화된 슬롯 배열 도 파관 안테나의 이득이 가장 높은 21.6 dBi로 계산되었다.

jkiees-31-12-995-g7

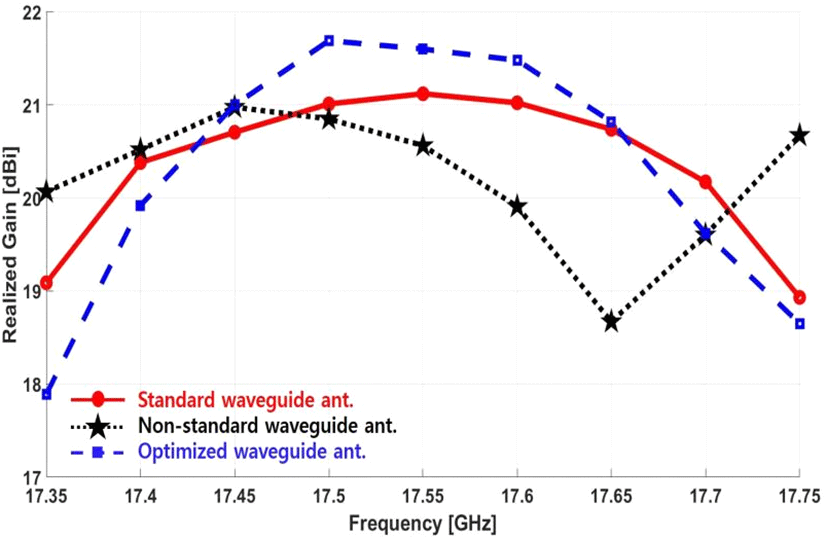

그림 7. | Fig. 7. 모의실험된 이득 비교 | Comparison of gains obtained by simulation.
Download Original Figure

Ⅲ. 제작 및 측정

1×26 슬롯 배열 안테나 설계 기법을 사용하여 러프하 게나마 6×26 슬롯 배열 안테나를 제작하였다. 그림 8은 실제 측정에 사용하기 위해 제작된 6×26 슬롯 배열 프로 토타입 안테나의 모습이다. 공진 슬롯을 사용하였으며, 중심에서 양단으로 급전하는 중앙급전 방식을 사용하고 있다. 따라서 한 쪽 방향으로 13개의 슬롯이 놓여 있고, 서로 대칭을 이루고 있다.

jkiees-31-12-995-g8
그림 8. | Fig. 8. 제작된 슬롯 배열 도파관 프로토타입 안테나 | Fabricated slotted array waveguide prototype antenna.
Download Original Figure

그림 9는 회로망 분석기를 사용하여 그림 8의 프로토 타입 슬롯 배열 도파관 안테나를 측정한 반사 계수의 비 교를 나타낸다. 측정된 반사 계수 결과는 붉은색 파선으 로 표시하였고, 모의실험된 결과는 푸른색 실선으로 나타 냈다. 프로토타입 안테나는 슬롯의 길이와 폭, 오프셋, 간 격 등이 최적화된 1×26 슬롯 배열 안테나의 모의실험에 서 구한 슬롯 파라미터들을 사용하였고, 제작 과정에서 1/3~1/10 mm 정도의 파라미터들이 미세하게 차이가 생 겼지만, 모의실험 반사 계수와 측정값이 대체로 잘 일치 하는 결과를 얻었다, 목표 대역폭 17.35~17.75 GHz에서 프로토타입 안테나의 측정된 반사 계수는 −14.5 dB 이하 로 우수한 특성을 보였으나, 모의실험한 것은 대역폭이 측정치보다 다소 좁게 나타났다, 그 이유로 급전 위치와 모의실험에서의 급전 방법 문제로 사료된다. 따라서 이 문제는 향후 급전부의 정밀 설계와 6×26 배열에 대한 구 체적 설계를 통해 해결하고자 한다.

jkiees-31-12-995-g9
그림 9. | Fig. 9. 모의실험과 측정된 반사 계수 비교 | Comparison between the simulated reflection coefficients and the measured ones.
Download Original Figure

그림 10은 17.55 GHz에서 모의실험과 측정으로부터 구한 방사 패턴의 비교를 보여주고 있다. 그림 10의 (a)에 서 푸른색 실선이 모의실험으로부터 구한 수직 편파 방 사 패턴으로 빔 피크 이득은 −1°에서 29.52 dBi이고, 붉 은색 파선인 프로토타입 안테나의 빔의 피크 이득은 −1° 에서 28.43 dBi이다. 따라서 모의실험한 방사 패턴이 프로 토타입 안테나의 방사 패턴들과 잘 일치함을 알 수 있다. 이는 반사 계수는 RF 회로이므로 임피던스에 민감하므로 차이가 생길 수 있지만, 방사 패턴의 경우, 방사 저항의 크기에 더 크게 의존하므로 이들 패턴이 정면 방향에서 측정치와 잘 일치함을 알 수 있다. 그림 10(b)는 수평 편 파 비교 그림이며, 측정된 이득의 크기는 그림 10(a)와 마 찬가지로 절대 이득으로 환산된 것이다. 그림 10(b)는 17.55 GHz에서 푸른색 실선인 모의실험으로부터 구한 수 평 편파 방사 패턴으로 빔 피크 이득은 0°에서 29.47 dBi 이고, 붉은색 파선인 프로토타입 안테나의 빔의 피크 이 득은 −1°에서 28.17 dBi이다. 따라서 그림 10의 측정값들 을 분석하면 측정된 이득은 약 28 dBi 이상이고, 모의실험 결과와 제작된 안테나의 결과가 잘 일치함을 알 수 있다.

jkiees-31-12-995-g10
그림 10. | Fig. 10. 17.55 GHz에서의 방사 패턴 비교 | Comparison of radiation patterns at 17.55 GHz.
Download Original Figure

그림 11은 목표 대역폭인 17.35~17.75 GHz에서 50 MHz 간격으로 피크 이득을 비교한 그림이다. 푸른색 실 선이 모의실험 결과이고, 붉은색 파선이 제작된 안테나의 결괏값이다. 모의실험의 경우, 목표 대역폭에서 피크 이 득이 29 dBi 이상의 결과값을 나타내고 있고, 제작된 안 테나의 경우 모의실험보다 낮은 28 dBi 이상의 결과값을 나타내고 있다. 이득이 다소 차이가 나는 것은 앞에서도 언급했듯이, 제작 과정에서 발생한 슬롯 파라미터들의 미 세한 오차에 기여하는 것으로 사료된다.

jkiees-31-12-995-g11
그림 11. | Fig. 11. 모의실험과 측정된 이득의 비교 | Comparison between the simulated gains and the measured ones.
Download Original Figure

Ⅳ. 결 론

본 논문에서는 해양 사고 방지를 위한 Ku 밴드 레이다 시스템에 적용할 슬롯 배열 도파관 안테나 설계를 제안 하였다. 설계 순서로 표준 도파관을 이용한 슬롯 배열의 최적 파라미터를 구하고, 이를 기반으로 하여 이득을 증 가시킬 목적으로 2−3 크기로 low profile 화 된 최적 슬롯 배열 도파관 안테나를 설계하였다. 설계된 슬롯은 등간격 으로 배열하였으며, 공진 슬롯을 사용하였다. 모의실험을 통하여 크기를 2−3만큼 줄인 최적화된 슬롯 배열 도파관 안테나는 표준 도파관을 이용한 안테나의 빔 형상을 그 대로 유지하였고, 중심 주파수인 17.55 GHz에서 약 0.5 dBi 더 개선된 이득을 가지는 결과를 얻었다. 제작된 6×26 슬롯 배열 프로토타입 도파관 안테나의 측정에서는 목표 대역폭에서 반사 계수가 −14.5 dB 이하로 우수한 특성을 보였고, 주파수별 피크 이득을 비교하였을 때 약 28 dBi 이상의 고이득을 가지는 결과를 얻었다. 향후 상 용화를 위해 6×26 배열 안테나의 정밀한 설계를 할 필요 가 있을 것으로 사료된다.

Acknowledgements

본 과제(결과물)는 교육부와 한국연구재단의 재원으로 지원을 받아 수행된 사회맞춤형 산학협력 선도대학(LINC+) 육성사업의 연구결과입니다.

References

[1].

T. H. Kim, J. Y. Park, J. H. An, J. H. Park, and Y. D. Kang, “Waveform operation and signal processing design for detecting naval and airborne targets in sea surveillance radar,” The Journal of Korean Institute of Electromagnetic Engineering and Science, vol. 31, no. 5, pp. 456-467, May 2020.

[2].

T. Jin, Y. Oh, “A simple empirical model for the radar backscatters of skewed sea surfaces at X- and Ku-bands,” Journal of Electromagnetic Engineering and Science, vol. 19, no. 3, pp. 204-209, Jul. 2019.

[3].

J. Kim, S. C. Song, H. Shin, and Y. B. Park, “Radiation from a millimeter-wave rectangular waveguide slot array antenna enclosed by a Von Karman radome,” Journal of Electromagnetic Engineering And Science, vol. 18, no. 3, pp. 154-159, Jul. 2018.

[4].

S. W. Han, “The army did not know even after 13 captures: the sea boundary was pierced by the entry boat,” 2020. Available: https://mbn.co.kr/news/politics/4175230

[5].

L. Josefsson, “Analysis of longitudinal slots in rectangular waveguides,” IEEE Transactions on Antennas and Propagation, vol. 35, no. 12, pp. 1351-1357, Dec. 1987.

[6].

R. Elliott, “An improved design procedure for small arrays of shunt slots,” IEEE, Transactions on Antennas and Propagation, vol. 31, no. 1, pp. 48-53, Jan. 1983.

[7].

K. S. Min, “Study of single layer polarization converters for slotted waveguide array antennas,” Ph.D. dissertation, Tokyo Institute of Technology, Jun. 1996.
