선형 및 원형편파 특성을 갖는 5G 단말용 28 GHz 배열안테나

김성필1https://orcid.org/0000-0001-8243-8265, 최재훈1,*https://orcid.org/0000-0003-0596-7934
Sungpeel Kim1https://orcid.org/0000-0001-8243-8265, Jaehoon Choi1,*https://orcid.org/0000-0003-0596-7934
1한양대학교 전자컴퓨터통신공학과
1Department of Electronics and Computer Engineering, Hanyang University
*Corresponding Author: Jaehoon Choi (e-mail: choijh@hanyang.ac.kr)

© Copyright 2019 The Korean Institute of Electromagnetic Engineering and Science. This is an Open-Access article distributed under the terms of the Creative Commons Attribution Non-Commercial License (http://creativecommons.org/licenses/by-nc/4.0/) which permits unrestricted non-commercial use, distribution, and reproduction in any medium, provided the original work is properly cited.

Received: Nov 19, 2019; Revised: Dec 24, 2019; Accepted: Jan 23, 2020

Published Online: Jan 31, 2020

요약

본 논문에서는 원형편파 구현을 위한 2×2 슬롯 배열안테나와 선형편파 및 3D 빔 커버리지 구현을 위한 1×8, 8×1 다이폴 배열안테나를 이용하여 선형 및 원형편파 특성을 갖는 28 GHz 대역 5G 단말용 적층구조 배열안테나에 대해 연구하였다. 2×2 슬롯 배열안테나는 적층구조의 접합면에 위치하고 있으며, ±z 방향으로 원형편파를 형성한다. 1×8, 8×1 다이폴 배열안테나는 슬롯 배열안테나와 동일 평면상에 위치하고 있으며, 고각 평면으로 fan-beam을 형성 및 방위각 방향으로 빔 조향이 가능하다. 제안된 안테나의 −10 dB 반사계수 대역폭 및 3 dB 축비는 목표대역인 28 GHz 대역(27.5~28.35 GHz)을 만족한다. 모의실험을 통한 다이폴 배열안테나 급전 시, 빔 조향을 하지 않은 경우에 고각 평면상으로 11.71 dBi의 최대이득 및 195°의 반전력빔폭을 갖는 fan-beam이 형성되었으며, 방위각 방향으로 최대 빔 조향 시 10.52 dBi의 최대이득을 만족하였다. 또한, 2×2 슬롯 배열안테나 급전 시에는 ±z 방향으로 각각 9.1 dBi, 9.19 dBi의 방사이득을 갖는 LHCP, RHCP가 형성되었다.

Abstract

In this paper, an array antenna with linear and circular polarization characteristics is proposed for 28 GHz band 5G mobile handset applications. A 2×2 slot array antenna is designed for circular polarization in ±z directions; 1×8 and 8×1 dipole array antennas with linear polarizations are designed for 3D beam coverage by fan-beam steering. The proposed antenna is a stacked structure, and all radiating elements are printed on the middle layer of the stacked structure. The −10 dB reflection coefficient bandwidth and 3 dB axial ratio bandwidth of the proposed antenna fully covers the 28 GHz target band (27.5~28.35 GHz). The simulated peak gain of the proposed dipole array antenna is 11.71 dBi, and the half-power beamwidth in the elevation plane is 195° without beam steering. With the maximum beam steering on the azimuthal plane, the simulated peak gain of the proposed dipole array antenna is 10.52 dBi. Moreover, the simulated peak gains of the proposed 2×2 slot array antenna are 9.1 dBi in +z direction with left-hand circular polarization and 9.19 dBi in −z direction with right-hand circular polarization.

Keywords: mmWave; 5G Device; Beam Steering; Beam Coverage; Circular Polarization

Ⅰ. 서 론

현재 28 GHz 대역 밀리미터파 5G 통신 기술 상용화를 위해 5G 단말용 배열안테나 연구가 활발히 진행되고 있다[1],[2]. 28 GHz 대역 안테나에 관한 선행 연구를 살펴보면 기지국과 이동단말 간의 상향/하향 링크 통신을 위해 패치 안테나에 이중 급전을 통해 수평/수직의 이중 선형편파를 구현하는 2×2 패치 배열안테나와 3D 빔 커버리지를 위한 1×2, 2×1 다이폴 배열안테나를 결합한 형태를 사용하고 있다[1]. 하지만 밀리미터파 환경에서는 송수신단의 편파가 일치하지 않을 경우에 수신 신호 강도가 5~10 dB 정도 저하되는 문제가 발생할 수 있다[3]. 또한, 실내 통신 환경에서 밀리미터파 대역을 사용하는 경우에는 선형편파보다 원형편파를 사용하는 것이 다중경로(multipath) 전파 현상에 의한 지연 확산(delay spread) 현상을 감소시키는 것에 더 효과적이다[4],[5]. 따라서 이 문제에 대한 해결방안으로 원형편파 안테나를 이용한 밀리미터파 대역 안테나가 제시되고 있다[6],[7]. 이처럼 5G 단말용 안테나 설계에 대한 연구가 국내외에서 활발히 수행되고 있으나, 선형 및 원형편파를 모두 고려한 배열안테나에 대한 연구는 미비한 상황이다.

또한, 이동통신 단말용 안테나는 인체 영향에 따른 성능변화가 크지 않도록 인체에 둔감한 방사특성이 요구된다. 인체 둔감성을 갖는 방사소자로는 magnetic dipole antenna, annular slot antenna, self-complementary slot antenna 등의 마그네틱 타입 안테나를 고려할 수 있으며, 이 중에서 magnetic dipole antenna가 인체영향에 가장 둔감하다는 연구결과가 있다[8].

본 논문에서는 선행연구 결과들을 활용하여 magnetic dipole antenna인 슬롯 안테나를 2개 겹쳐서 십자가 형태로 설계하였고, 90° 위상차를 갖는 급전구조를 통해 원형편파를 구현하였다. 또한, 28 GHz 대역 통신 링크 버짓(link budget)을 고려하여 9 dBi 이상의 최대방사이득을 갖기 위해 2×2 배열구조를 적용하였다[9]. 1×N 형태의 배열안테나에 의해 형성되는 fan-beam 패턴과 빔 조향 기술을 활용하면 3D 빔 커버리지를 확보할 수 있기 때문에 1×8, 8×1 다이폴 배열안테나를 추가하였으며, 임피던스 정합 개선을 위해 접지면을 평평한 형태가 아닌 사선 형태로 변형하였다[10]. 다이폴 배열안테나는 선형편파를 구현하기 때문에 본 연구결과는 선형 및 원형편파 특성을 갖는 28 GHz 대역(27.5~28.35 GHz)[11] 5G 이동통신 단말용 배열안테나 연구에 활용 가능할 것으로 사료된다.

Ⅱ. 안테나 설계 및 특성

그림 1은 제안된 선형 및 원형편파 특성을 갖는 배열안테나의 구조를 나타낸다. 실제 단말기 크기를 고려한 70 mm×150 mm 면적 기판에 3D 빔 커버리지 구현 및 높은 격리도 특성을 갖도록 단일 구조 2개를 대각선 방향으로 배치하였다. 포트 1, 2, 3을 통해 동작하는 안테나와 포트 4, 5, 6을 통해 동작하는 안테나를 묶어서 각각의 단일 구조라고 정의하였다. 포트 1과 4를 통해 동작하는 2×2 슬롯 배열안테나는 ±z 방향으로 방사하며, 각 방향으로 형성되는 편파는 반대이다. 포트 2, 3, 5, 6을 통해 동작하는 1×8, 8×1 다이폴 배열안테나는 고각 평면(xz-, yz-평면)상으로 fan-beam을 형성하며, 방위각 방향으로 빔 조향이 가능하다. 따라서 여러 위치의 배열안테나를 선택적으로 이용하면 단말의 다양한 사용 환경에 따른 안테나 성능 저하 극복 및 3D 빔 커버리지 구현이 가능하다.

jkiees-31-1-33-g1
그림 1. | Fig. 1. 제안된 선형 및 원형편파 특성을 갖는 배열안테나 | Proposed array antenna with linear and circular polarization characteristics.
Download Original Figure

그림 2는 제안된 배열안테나의 단일 구조를 나타낸다. 그림 2(f)와 같이 제안된 안테나는 두께 0.127 mm Taconic TSM-DS3(εr=3, tanδ=0.0011) 기판 2개를 겹친 적층구조로 구성되어 있으며, 상부 기판을 기판 1, 하부 기판을 기판 2로 정의한다. 기판 1은 단면 기판이며, 기판 2는 양면 기판이다. 그림 2(a)는 기판 2의 윗면에 기판 1이 적층된 구조를 바라본 모습이다. 그림 2(b)와 같이 기판 1의 윗면에는 2×2 슬롯 배열안테나 동작을 위한 급전구조가 위치하고 있으며, 기판 1은 단면 기판이기 때문에 아랫면에는 도체가 없다. 그림 2(c)와 같이 적층구조 접합면(기판 2의 윗면)에 원형편파 구현을 위한 2×2 슬롯 배열안테나(연두색)와 fan-beam 및 선형편파 구현을 위한 1×8, 8×1 다이폴 균일(uniform) 선형 배열안테나(주황색)가 위치한다. 그림 2(d)에 나타나 있듯이, 기판 2의 아랫면에 위치한 포트 1을 통해 급전이 되면 인가된 신호는 전력분배구조를 통해 나눠지고, 위상지연 구조에 의해 90° 위상차가 발생한다. 90° 위상차가 발생한 신호는 직경 0.4 mm의 via-pin을 통해 기판 1의 윗면에 위치한 급전구조에 인가된다. 따라서 2×2 슬롯 배열안테나는 90° 위상차를 갖는 급전구조에 의해 동작하여 원형편파를 형성한다. 그림 2(c)그림 2(d)에 나타나 있듯이, 다이폴 배열안테나 및 그것의 접지면(하늘색)은 기판 2의 윗면과 아랫면에 각각 위치한다. 그림 2(e)는 적층구조의 이해를 돕기 위하여 나타낸 투시도이다.

jkiees-31-1-33-g2
그림 2. | Fig. 2. 제안된 배열안테나의 단일 구조 | Unit element of the proposed array antenna.
Download Original Figure

그림 3은 원형편파 배열안테나의 동작원리를 나타낸다. 그림 3(a)는 원형편파 배열안테나와 급전구조를 함께 나타낸 투시도이다. 앞에서 설명했듯이 위상지연 구조에 의해 급전구조 사이에 90° 위상차가 발생하여 원형편파가 형성되는 원리이다. 4개의 슬롯 안테나를 통해 유기되는 E-field 벡터가 같은 방향을 향해 형성되어야 하기 때문에 그림 3(a)에 나타나 있듯이 기판 1의 윗면에 위치한 급전구조의 +x 방향 부분과 기판 2의 아랫면에 위치한 급전구조의 +y 방향 부분에는 180° 위상지연을 위한 구조가 삽입되어 있다. 만약에 180° 위상지연 구조가 없다면 슬롯안테나에 유기되는 전류분포가 반대로 형성되고, 이로 인해 유기되는 E-field 벡터도 반대 방향을 향하게 되어 서로 상쇄되어 버린다. 그림 3(b)를 보면 포트 1을 통해 급전되어 전송선로에 흐르는 전류의 위상이 0°일 때 슬롯 안테나가 위치한 도체에 형성되는 표면전류가 ±y 방향으로 위치한 슬롯을 따라 흐르며 −x 방향으로 E-field 벡터가 유기되는 것을 볼 수 있다. 그림 3(c)그림 3(d)는 포트 1과 4 급전 시 28 GHz의 한 주기(T) 동안의 전류 위상에 따른 표면전류 분포도를 나타낸다. 이 그림들을 보면 유기된 E-field 벡터의 방향(빨간색 및 파란색 화살표)은 위상에 따른 전류분포의 변화에 따라 바뀌는 것을 확인할 수 있다. 입력 포트에 인가되어 전송선로에 흐르는 특정 주파수(f)의 정현파 신호는 1초 동안에 2πf만큼 변하며, 정현파의 위상(θ)은 각속도(ω)와 시간(t)의 곱으로 나타낸다(θ=ωt=2πft=2πt/T). 따라서 t의 변화(0→T/4→T/2→ 3T/4)는 θ의 변화(0°→ 90°→ 180°→ 270°)에 대응된다. 포트 1 급전 시의 경우를 활용하여 제안된 안테나로부터 형성되는 원형편파의 동작원리를 설명하겠다. 그림 3(e)는 포트 1 급전 시 모의실험된 방사패턴을 나타내며, 그림 3(c)에 나타나 있듯이 위상이 변함에 따라 E-field 벡터가 회전하는 것을 볼 수 있다. 편파의 성질은 전파 진행방향의 뒤에서 바라봤을 때 E-field 벡터가 위상에 따라 어떻게 변하는지에 의해 결정되기 때문에 그림 3(e)와 같이 ±z 양방향으로 방사하는 경우에는 바라보는 관점에 따라서 편파가 달라진다. 따라서 +z 방향으로 전파되는 빔은 LHCP이며, −z 방향으로 전파되는 빔은 RHCP임을 알 수 있다. 제안된 안테나는 ±z 방향으로 LHCP와 RHCP를 모두 지원하기 위하여 포트 1과 4에 연결된 급전구조는 좌우대칭 형태로 설계하였다. 결과적으로 포트 1 급전 시 LHCP(+z 방향)/RHCP(−z 방향)가 형성되며, 포트 4 급전 시 RHCP(+z 방향)/LHCP(−z 방향)가 형성된다. 그림 3(f)는 모의실험 및 측정된 축비 결과를 나타낸다. 모의실험 결과, 포트 1 급전 시 +z 방향(LHCP)과 −z 방향(RHCP)으로 각각 27.47~28.6 GHz, 27.4~28.37 GHz의 3 dB 축비대역을 만족하며, 포트 4 급전 시에도 목표대역에서 3 dB 축비 성능을 만족한다. 측정은 커넥터 영향으로 인한 성능 열화를 고려하여 커넥터가 위치하지 않은 포트 1의 −z 방향에 대해서만 실시하였다. 27.5 GHz에서 28.5 GHz까지 0.5 GHz 간격으로 측정하였으며, 27.5 GHz를 제외한 구간에서는 3 dB 이하 또는 그에 준하는 축비 성능을 만족함을 확인하였다.

jkiees-31-1-33-g3
그림 3. | Fig. 3. 원형편파 배열안테나의 동작원리 및 축비 성능 | Operation principle and axial ratio performances of the circular polarized array antennas.
Download Original Figure

그림 4는 선형편파 및 fan-beam, 빔 조향 구현을 위한 다이폴 배열안테나의 방사소자 구조 및 성능을 나타낸다. 일반적인 평면형 다이폴 안테나는 그림 4(a)와 같은 구조를 가지며, 안테나 배열 시 방사소자 간 격리도 특성을 향상시키기 위하여 그림 4(b)와 같이 접지면은 일반적인 구조와 같이 평평하게 유지하되, 다이폴의 팔(arm)을 45° 구부러진 형태로 변형하였다[12]. 접지면은 다이폴 안테나의 반사판으로도 동작하기 때문에 접지면 변형을 통해 최적의 임피던스 정합 및 전후방비 개선을 달성할 수 있다. 그림 4(c)와 같이 접지면을 사선 형태로 변형하면 다이폴 소자와 접지면 간의 점진적인 임피던스 정합을 통해 성능을 개선할 수 있으며[10], 사선의 기울기(h)를 조절하여 최적의 임피던스 정합 조건을 찾을 수 있었다. 위 과정은 그림 4(d)에 나타나 있으며, h=0.3 mm일 때 목표대역에서 최적의 임피던스 정합을 달성할 수 있었다. 그림 4(e)는 28 GHz에서 모의실험된 최적화된 다이폴 방사소자와 일반적인 다이폴 방사소자의 방사패턴을 나타내며, 접지면 최적화를 통해 최대 방사이득은 5 dBi 수준을 유지하며 전후방비가 대략 7.9 dB 증가하였다. 이와 같이 최적화된 방사 소자를 0.5λ 간격으로 배열하면 일반적인 다이폴 방사소자를 같은 간격으로 배열한 경우에 비해 격리도(|S21|)가 7.8 dB 정도 개선됨을 그림 4(f)에서 확인할 수 있다.

jkiees-31-1-33-g4
그림 4. | Fig. 4. 여러 형태의 다이폴 안테나 구조 및 성능 | Various types of dipole antenna and performances.
Download Original Figure

표 1은 단체별로 제정한 인체에 대한 전자파 전력밀도 노출량 제한 규격이다[13][15]. 기존에 전자파의 인체노출량 분석에 활용되던 SAR는 전자파에 의해 인체조직이나 장기에 발생하는 열에 관한 지표였으나, 밀리미터파 대역 등의 10 GHz 이상의 주파수 대역에서는 전자파의 인체 침투 깊이가 매우 얕기 때문에 대부분의 에너지가 피부 수준에서 흡수되므로 SAR 대신 전력밀도가 인체노출량에 대한 지표로 활용된다[13]. 현재 WHO에서는 국제비전리복사방호위원회(ICNIRP)에서 만들어진 기준을 권고하고 있으며, 우리나라에서는 전자파에 대한 강도 기준으로 WHO 권고 기준을 준용하여 고시하고 있다[16]. 따라서 본 논문에서는 ICNIRP에서 제정한 규격을 활용하였다. 그림 5는 전력밀도 평가방식을 나타낸다. ICNIRP 규격의 경우, 안테나로부터 특정 거리(h)만큼 떨어진 평면상의 시험면 적(A)을 기준으로 공간평균 전력밀도(spatial-average incident power density)가 제한기준 이하를 만족해야 한다. 공간평균 전력밀도는 식 (1)과 같이 포인팅 벡터(poynting vector)를 이용하여 구할 수 있다[17][20].

S = 1 2 A A R e [ E × H * ] n ^ d A [ W / m 2 ]
(1)
jkiees-31-1-33-g5
그림 5. | Fig. 5. 전력밀도 평가방식 | The diagram of the power density.
Download Original Figure
표 1. | Table 1. 단체별 전자파 전력밀도 제한 규격 | RF EMF exposure limits for general public in incident power density.
Organization f [GHz] Spatial peak / averaging area Slim [W/m2]
ICNIRP[13] 10~300 1 cm2 200
20 cm2 10
FCC[14] 6~100 Spatial peak 10
IEEE[15] 3~30 Spatial peak 18.56 f0.699
100 λ2 10
30~100 Spatial peak 200
100 cm2 10
100~300 Spatial peak 200
100 cm2 (90f-7000)/200
Download Excel Table

본 연구에서는 ANSYS社의 HFSS에서 제공하는 Fields Calculator 기능을 이용하여 전력밀도 모의실험을 수행하였다[21]. 그림 6은 제안된 안테나의 단일 구조를 이용한 공간평균 전력밀도 모의실험을 나타낸다. 2×2 슬롯 배열안테나에 23 dBm을 인가(포트 1 급전)하고 안테나로부터 +z 방향으로 h1만큼 이격되어 있으며 xy-평면과 평행한 1 cm2 시험면적을 기준으로 전력밀도 모의실험을 수행하였다. 1×8 다이폴 배열안테나에 대한 전력밀도는 23 dBm을 포트 2에 인가하고 동일한 방식으로 수행하였다. 전력밀 도는 거리에 대하여 변하기 때문에 전계영역에 따른 전력밀도 모의실험을 수행하였다[18],[19]. 식 (2)를 통해 거리에 따라 전계영역을 근거리장과 원거리장으로 나누었으며, D는 안테나 최대 크기를 의미한다. 근거리장의 전력밀도 측정표면 위치는 이동통신 단말기의 실제 사용 환경을 고려하여 talk mode 경우에 머리로부터 10 mm 떨어진 거리에 안테나가 위치한다고 가정하여 h1=h2=10 mm로 결정하였다[20]. 28 GHz에서 모의실험된 전계영역별 1 cm2 시험면적에 대한 전력밀도는 표 2에 정리되어 있다. 2×2 슬롯 배열안테나의 근거리장 모의실험 결과를 제외한 경우에는 ICNIRP 제한규격을 만족하였다.

근거리장 0.62 D 3 / λ
(2-1)
원거리장 2 D 2 / λ
(2-2)
jkiees-31-1-33-g6
그림 6. | Fig. 6. 제안된 안테나의 공간평균 전력밀도 평가방식 | The diagram of the spatial-average power density of the proposed antennas.
Download Original Figure
표 2. | Table 2. 28 GHz에서 모의실험된 배열안테나별 전계영역에 따른 1 cm2 기준 공간평균 전력밀도 결과 | Simulated spatial-average incident power density results over 1 cm2 area for the field regions of various array antennas at 28 GHz.
Antenna type Field region S [W/m2]
2×2 slot array antenna (When Port 1 is fed) Near field (h1 ≤ 11 mm) 220.01 (h1 = 10 mm)
Far field (h1 ≥ 42 mm) 31.97 (h1 = 42 mm)
1×8 dipole array antenna (When Port 2 is fed) Near field (h2 ≤ 53 mm) 61.99 (h2 = 10 mm)
Far field (h2 ≥ 343 mm) 11.04 (h2 = 343 mm)
Download Excel Table

Ⅲ. 모의실험 및 측정 결과

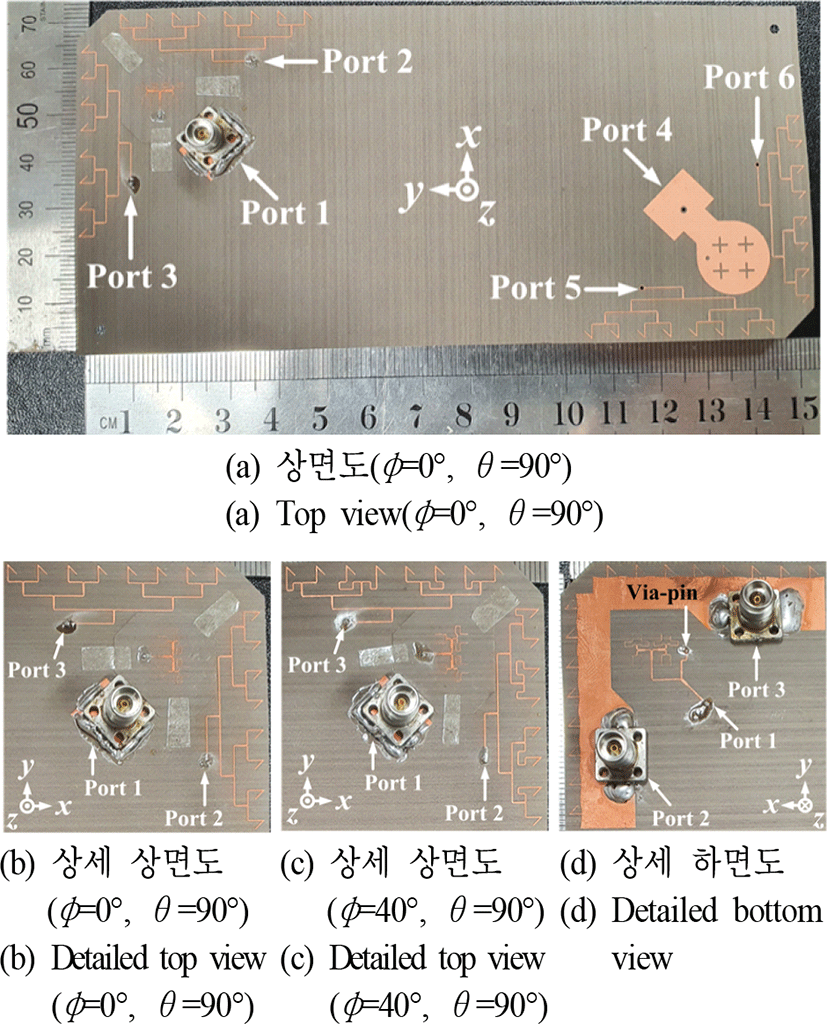

그림 7은 제작된 안테나이다. 그림 7(a)의 포트 4, 5, 6은 적층구조의 이해를 돕기 위해 커넥터(HPC3312-22, A-Info社)를 연결하지 않은 모습으로 표현하였다. 그림 7(b)그림 7(c)는 다이폴 배열안테나의 방위각 평면(xy-평면)상 빔 조향 성능(빔 피크 위치: ϕ=0°, θ=90° / ϕ=40°, θ=90°) 검증을 위해 각각 제작된 모습이다. 그림 7(d)는 제작된 안테나의 상세 하면도를 나타내며, 빔 조향과 관계없이 동일한 구조를 갖는다.

jkiees-31-1-33-g7
그림 7. | Fig. 7. 제작된 안테나 사진 | Photographs of the implemented antennas.
Download Original Figure

그림 8은 제안된 안테나의 모의실험 및 측정된 S-파라미터 결과이다. 모의실험 결과, 빔 조향을 고려하지 않았을 경우에 포트 1의 −10 dB 반사계수(S11) 대역폭은 2.29 GHz(26.64~28.93 GHz)를 만족하며, 포트 2의 −10 dB S22 대역폭은 2.26 GHz (26.93~29.19 GHz)를 만족한다. 또한, 목표대역에서 40.26 dB 이상의 높은 격리도 특성을 갖는다. 이는 빔 패턴 다이버시티(pattern diversity)를 고려하여 안테나들을 배치하였기 때문이다. 빔 조향을 고려한 경우(ϕ=40°, θ=90°)의 −10 dB S11 대역폭은 2.31 GHz(26.58~28.89 GHz)를 만족하며, −10 dB S22 대역폭은 1.59 GHz(27.65~29.24 GHz)를 만족한다. 이 경우에도 목표대역에서 35.32 dB 이상의 높은 격리도 특성을 보인다. 측정 결과와 모의실험 결과는 비슷한 경향성을 갖지만, 일부 동작 주파수가 목표대역에서 벗어난 것을 볼 수 있었다. 밀리미터파 대역에서는 전송선로의 길이나 폭 등에서 발생한 미세한 제작 오차가 안테나 성능에 큰 영향을 주기 때문에 모의실험 결과와 차이가 발생할 수 있으며, 제안된 안테나의 기판 두께가 매우 얇기 때문에 측정 시 동축케이블 연결에 의한 장력 등으로 인해 미세한 기판 휘어짐 등이 불가피하게 발생하여 오차가 발생하였다.

jkiees-31-1-33-g8
그림 8. | Fig. 8. 모의실험 및 측정된 S-parameters | Simulated and measured S-parameters.
Download Original Figure

그림 9는 배열안테나 종류별로 형성되는 방사패턴을 나타낸다. 그림 9(a)그림 9(b)는 포트 1 급전 시에 해당하는 방사 패턴이며, 모의실험 결과, ±z 방향으로 각각 9.1 dBi, 9.19 dBi의 방사이득을 갖는 LHCP, RHCP 전파가 방사된다. 측정 결과, 약 2 dB 정도의 이득 저하는 있지만 비슷한 경향성을 보였다. 포트 4 급전 시에도 유사한 방사패턴이 형성되며, ±z 방향으로의 편파성분은 반대로 구현된다. 다이폴 배열안테나의 경우에 포트 2~6은 같은 형태의 배열안테나이므로 측정은 포트 2에 대해서만 실시하였다. 그림 9(c)그림 9(d)ϕ=0° 결과는 포트 2 급전시 빔 조향을 고려하지 않은 경우에 해당한다. 모의실험 결과, 최대이득은 ϕ=0°, θ=90°에서 11.71 dBi이며, xz-평면상으로 195° 반전력빔폭을 갖는 fan-beam 패턴이 형성된다. 최대 빔 조향 각도를 결정하는 판단기준으로는 sidelobe level이 −10 dB가 되는 각도를 고려하였다[22]. 모의실험 결과, xy-평면상 최대 ±40°까지 조향이 가능하며 밀리미터파 대역 통신을 위한 링크 버짓(방사이득 9 dBi 이상)을 고려하면 ±46°까지 만족한다. ϕ=±40°, θ=90°일 때, 모의실험된 최대이득은 10.52 dBi이다. 따라서 포트 2~6 동작을 통해 선형편파 및 3D 빔 커버리지 구현이 가능하다. 그림 9(d)의 측정 결과를 살펴보면 ϕ=0°, θ=90°일 때의 최대이득은 9.1 dBi로 모의실험 결과에 비해 감소하였다. 이는 제작오차에 의한 S-파라미터 성능 열화 및 측정시의 동축케이블 영향 등에 의한 것으로 판단된다. 하지만 전체적인 빔 패턴은 유사함을 확인할 수 있었다. 빔 조향을 고려한 경우에는 8.8 dBi(ϕ=38°, θ=90°에서 형성)의 최대이득이 측정되었다.

jkiees-31-1-33-g9
그림 9. | Fig. 9. 28 GHz에서 모의실험 및 측정된 배열안테나의 방사패턴 | Simulated and measured radiation patterns of the antennas at 28 GHz.
Download Original Figure

Ⅳ. 결 론

본 논문에서는 선형 및 원형편파 특성을 갖는 5G 단말용 28 GHz 배열안테나를 연구하였다. 제안된 안테나는 목표대역에서 −10 dB 반사계수 대역 및 3 dB 축비를 만족하며, 빔 패턴 다이버시티를 고려한 안테나 배치에 의해 최대 빔 조향 경우에도 35.32 dB 이상의 높은 격리도를 갖는다. 사선 방향으로 위치한 각각의 2×2 슬롯 배열안테나를 통해 ±z 양방향으로 9 dBi 이상의 LHCP, RHCP 지원이 가능하다. 또한, 1×8, 8×1 다이폴 배열안테나를 급전하면 빔 조향을 하지 않은 경우에는 고각 평면상으로 11.71 dBi의 최대이득 및 195°의 반전력빔폭을 갖는 fan-beam이 형성되며, 이 fan-beam은 방위각 방향으로 ±40°까지 빔 조향이 가능하다. 제안된 여러 형태의 배열안테나를 실제 사용 환경(talk mode, data mode, read mode 등)에 따라 선택적으로 이용하면 fan-beam 조향 및 fan-beam의 이득이 낮아지는 음영지역(±z 방향)을 2×2 슬롯 배열안테나를 통해 형성되는 방사패턴이 커버하여 3D 빔 커버리지가 가능하다. 본 연구결과는 전자파 인체노출량을 고려한 5G 이동통신 단말용 배열안테나 연구에 활용될 것으로 사료되며, 추후 실제 사용 환경에서 단말기 유전체 커버, 인체 등에 의한 성능열화 문제를 고려한 연구가 요구된다.
