지면 기반 레이다에 대한 지표면 클러터 RCS 분석

문창만1, 안도진1, 이준호1,*
Chang-Man Moon1, Do-Jin An1, Joon-Ho Lee1,*
1세종대학교 정보통신공학과
1Department of Information & Communication Engineering, Sejong University
*Corresponding Author: Joon-Ho Lee (e-mail: joonhlee@sejong.ac.kr)

© Copyright 2019 The Korean Institute of Electromagnetic Engineering and Science. This is an Open-Access article distributed under the terms of the Creative Commons Attribution Non-Commercial License (http://creativecommons.org/licenses/by-nc/4.0/) which permits unrestricted non-commercial use, distribution, and reproduction in any medium, provided the original work is properly cited.

Received: Sep 28, 2017; Revised: Nov 22, 2017; Accepted: May 15, 2018

Published Online: Jun 30, 2018

요약

레이다 안테나에서 송신한 신호가 어떠한 물체에 도달한 뒤 다시 안테나로 수신되는 과정에서, 환경에 의해 생성되는 클러터는 원하지 않는 요소이다. 클러터는 안테나의 빔 패턴과 어떠한 물체의 거리, 고도 등에 의해 계산되며, RCS로 나타낼 수 있다. 지면 기반 레이다에서 임의의 물체에 대한 지표면 클러터 RCS를 구하고, 레이다 방정식을 이용하여 지표면 클러터 RCS가 지면 기반 레이다 안테나에 수신되는 신호에 미치는 영향을 분석해본다.

Abstract

A radar receives reflected signals from various objects to detect a target. Undesired object, called clutter, as well as the target generates reflected signals. The clutter radar cross section(RCS) is dependent on many factors, which are the antenna pattern, distance between the radar and the target, and the height of the target and the radar. Herein, surface clutter RCS for ground-based radar is analyzed, and the effect of the surface clutter RCS on the received signal is investigated.

Keywords: Clutter; Radar Cross Section(RCS); Radar Equation; Signal to Interference Ratio(SIR)

Ⅰ. 서 론

현대 전자전 환경에서 작전수행능력을 향상시키기 위한 수단으로 적의 정보를 파악하는 탐지능력이 중요해졌다. 탐지장치는 표적에서 반사되는 고주파 대역의 전자파 에너지나 표적이 발산하는 적외선 대역의 전자파 에너지를 찾는 방식이다. 이 과정에서 표적이 발산하는 전자파 에너지 이외에도 잡음이나 환경에 의한 방해요소들과 같은 원하지 않는 에너지도 무작위적으로 안테나에 수신된다.

방해요소는 여러 가지가 있는데, 이 중에 하나가 클러터이다. 대부분의 경우, 안테나에 수신되는 클러터 반사 신호의 전력은 주변 환경에 의한 잡음 전력보다 크다. 따라서 레이다의 탐지능력은 신호 대 잡음비보다 신호 대 클러터 비에 더 의존한다고 할 수 있다.

클러터는 표적이 신호를 반사하여 안테나로 발산하는 것과 같이 신호를 반사하는 역할을 하기 때문에 레이다에서 수신되는 표적 반사 신호와 클러터 반사 신호를 구별하기 위해 Radar Cross Section(RCS)을 이용한다.

본 논문에서는 표적 RCS와 지표면 클러터 RCS에 의한 표적 반사 신호전력과 지표면 클러터 반사 신호전력을 레이다 방정식을 이용하여 구한다. 또한 안테나 빔 패턴[1]과 표적의 형태를 변화했을 때, 신호 대 클러터 전력비를 분석하여 임의의 환경에서 지면기반 레이다의 탐지능력을 예측해본다.

Ⅱ. 지면기반 레이다에 수신되는 클러터 RCS

지면기반 레이다에서 지면을 향해 빔을 방사할 때, 지면에 비춰지는 면적(footprint)은 지표 각(grazing angle)과 안테나 3 dB 빔폭에 의해 결정된다.

그림 1에서 지면에 비춰진 면적만큼 클러터가 생성된다. R은 탐지거리, θ3dB은 방위(方位) 빔 폭, c는 전파속도를 나타내며, 펄스 폭 τ와 지표 각 ψg에 의해 나눠진 면적을 클러터 면적 Ac라고 할 때, 식은 다음과 같다[2].

A c R θ 3 d B c τ 2 sec ( ψ g )
(1)
jkiees-29-6-433-g1
그림 1. | Fig. 1. 지면 클러터 면적 정의 | Ground clutter area definition.
Download Original Figure

클러터 RCS σc는 클러터 산란계수 σ0와 면적 Ac의 반사로부터 정의된다. 클러터 산란계수(backscatter coefficient) σ0는 지표면 매질에 따라 통계적 특성이 반영된 여러 모델이 있지만, 본 논문에서는 constant gamma model[3]을 사용한다. σ0는 레이다와 지표사이의 거리(slant range) R에 따라 변하는 지표 각 ψg에 의하여 정의된다. γ는 식 (3)과 같이 전압 반사율(voltage reflectivity) Γ0로 계산된다[4].

σ 2 = γ sin ψ g
(2)
γ = | Γ 0 | 2
(3)

클러터 RCS σc식 (4)와 같다.

σ c = σ 0 A c
(4)

식 (1)에서 구한 클러터 면적 Ac(2)에서 구한 클러터 반사계수 σ0식 (4)에 대입하면 클러터 RCS를 구할 수 있다. 또한 이를 통해 지면기반 레이다에서 수신되는 지표면 클러터 반사전력을 구할 수 있다.

S C = P t G 2 λ 2 σ c ( 4 π ) 3 R 4 [ 1 ]
(5)

Ⅲ. 지면 기반 레이다와 표적 간 거리에 의한 지표면 클러터 RCS 계산

식 (4)를 이용하여 지면 기반 레이다의 탐지범위 내에 표적이 존재한다고 가정할 때, 총 클러터 RCS σ를 구할 수 있다.

σ T O T c = σ M B c + σ S L c [ 1 ]
(6)

식 (6)에서 σMBcσSLc는 각각 그림 2에서 나타내고 있는 main-beam 클러터와 side-lobe 클러터의 RCS이다. 그림 2에서 보여주고 있는 main-beam과 side-lobe 클러터 면적은 다음과 같이 표현할 수 있다.

A M B c R g θ A Δ R g [ 1 ]
(7)
A S L c π R g Δ R g [ 1 ]
(8)
jkiees-29-6-433-g2

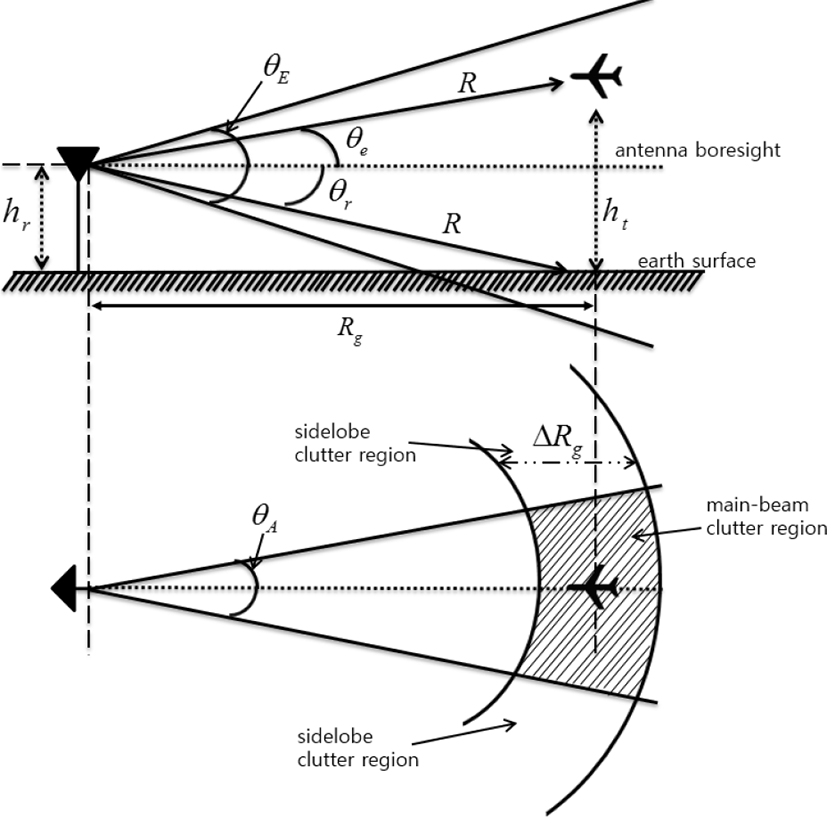

그림 2. | Fig. 2. 지면 기반 레이다 클러터의 기하학적 구조(측면 시점과 평면 시점) | Geometry for ground-based radar clutter(side view and top view).
Download Original Figure

식 (7)식 (8)에서 ΔRg는 지면에 정사영된 거리 분해능을 의미한다.

레이다와 표적 간의 거리가 변화하거나 레이다 안테나의 빔 패턴을 변화시키면 σ 또한 변하게 되는데, 이러한 관계를 굴절과 지구에 의한 효과를 고려하여 표현하면 식 (9)와 같다. 식 (9)는 거리에 대한 클러터 RCS의 변동을 설명하기 위한 거리의 함수로서 총 클러터 RCS를 계산할 수 있다.

σ T O T c ( R ) = σ M B c + σ S L c ( 1 + ( R / R h ) 4 ) [ 1 ]
(9)

식 (9)에서 Rh는 레이다 탐지 범위의 성분 중 지평선 축의 거리를 의미하며, 이 거리는 레이다의 높이(지면에서 안테나 중심점까지의 거리)와 지구의 반지름을 이용하여 구한다[5].

R h = 8 h r r e 3 [ 1 ]
(10)

위와 같은 식을 적용하게 되면 지면 기반 레이다에서 표적까지의 거리에 대한 총 지표면 클러터 RCS를 구할 수 있다.

Ⅳ. 신호 대 클러터 잡음비

지면기반 레이다 안테나에서 수신되는 표적 반사 신호전력과 클러터 반사 신호전력은 레이다 방정식[6],[7]을 이용하여 구할 수 있다. 레이다 안테나에 수신되는 신호는 표적에 반사된 신호와 클러터에 반사된 신호가 있으므로 다음과 같은 식을 얻을 수 있다.

S N R = P t G 2 λ 2 σ t ( 4 π ) 3 R 4 k T 0 B F L [ 1 ]
(11)

식 (11)에서 SNR은 신호 대 잡음비이고, 식 (12)에서 CNR은 클러터 대 잡음비를 나타낸 식이다.

C N R = P t G 2 λ 2 σ c ( 4 π ) 3 R 4 k T 0 B F L [ 1 ]
(12)

레이다가 얻고자 하는 신호는 표적 반사 신호이며, 그 이외에 신호들은 방해요소로 볼 수 있다. 만약 클러터의 통계가 가우시안 분포를 따른다고 가정하면, 클러터 반사 신호와 잡음 신호는 결합이 가능하다.

S C R = P t G 2 λ 2 σ t P t G 2 λ 2 σ c
(13)

식 (13)에서 SCR은 신호 대 클러터 비를 나타낸 식이다. 이때, 표적 반사 신호를 필요한 신호로 나타내고, 잡음 및 클러터 반사 신호를 방해신호라는 개념으로 레이다의 탐지능력을 신호 대 클러터 잡음비(SIR 또는 SCNR)로 표현할 수 있다.

S I R = 1 1 S N R + 1 S C R [ 1 ]
(14)

식 (14)를 이용하면 전자전 환경에서 레이다의 탐지능력을 예측해 볼 수 있다.

Ⅴ. 안테나 빔 패턴별 시뮬레이션 결과

다음 그림들은 레이다 안테나의 중심점에서 클러터까 지의 거리 Rs(slant range)에 따라 변화하는 클러터 산란계수 σ0와 클러터 면적 Ac로 계산되어, 레이다 안테나에 수신되는 클러터 반사 신호 전력과 잡음 신호 전력의 비를 나타내기 위한 그래프이다. 그림 3그림 4표 1의 파라미터를 토대로 나타낸 빔 패턴별 클러터 대 잡음비(CNR)의 그래프이다.

jkiees-29-6-433-g3

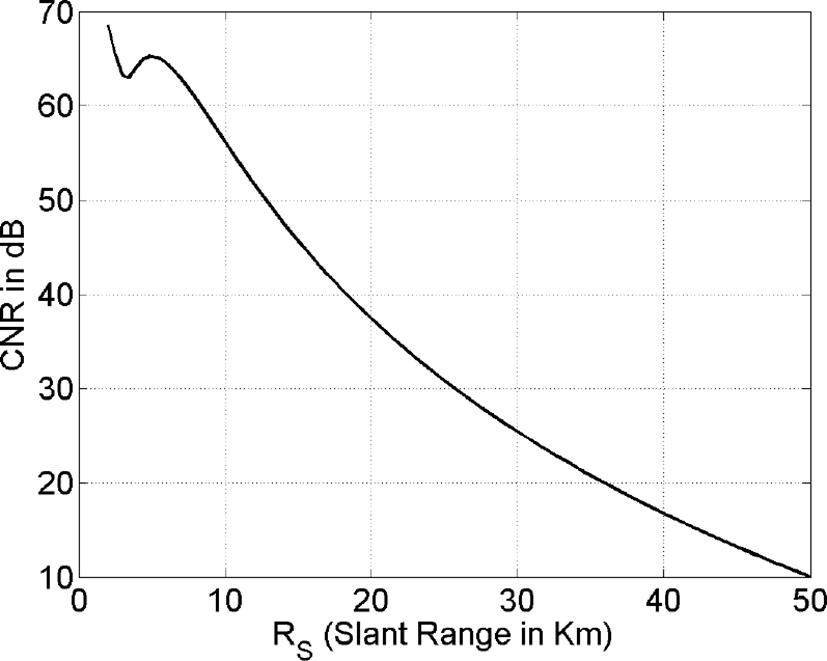

그림 3. | Fig. 3. Sinc2 빔 패턴을 사용하는 안테나와 클러터 간 거리에 의한 클러터 대 잡음비 | CNR versus range between antenna using the sinc2 beam pattern and clutter.
Download Original Figure
jkiees-29-6-433-g4

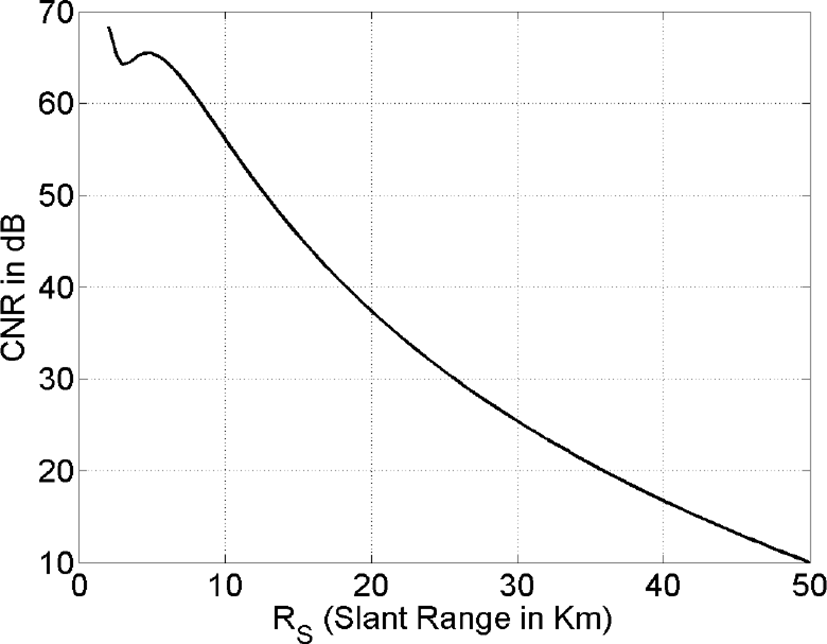

그림 4. | Fig. 4. Gaussian 빔 패턴을 사용하는 안테나와 클러터 간 거리에 의한 클러터 대 잡음비 | CNR versus range between antenna using the Gaussian beam pattern and clutter.
Download Original Figure
표 1. | Table 1. 레이다 탐지환경에 대한 파라미터 | Parameters for radar detection environment.
Descrption Value Units
Clutter back scatterer coefficient −20 dB
Antenna 3 dB elevation beamwidth 2 degrees
Antenna 3 dB azimuth beamwidth 1 degrees
Antenna sidelobe level −20 dB
Range(slant range) 2 to 50 km
Radar height 3 meters
Target height 100 meters
Radar peak power 75 kW
Radar operating frequency 5.6 GHz
Bandwidth 1 MHz
Effective noise temperature 290 Kelvins
Noise figure 6 dB
Radar losses 10 dB
Download Excel Table

각각 다른 레이다 안테나 빔 패턴을 사용하여 안테나와 클러터 간의 거리를 변화시킨 결과로써, 거리가 멀어질수록 클러터 대 잡음비가 감소하는 현상을 확인할 수 있다.

안테나 빔 패턴이 Gaussian인 경우, 식 (14)SIR을 구할 수 있다. 레이다 탐지작전을 수행할 때, 레이다 방정식을 이용하면 거리에 따른 표적 반사 신호에 대한 SNR을 예상해볼 수 있다. 그러나 실제로는 클러터 또한 고려 대상에 포함되기 때문에 SIR에 대한 파악이 필요하다.

Ⅵ. 레이다-목표 간 거리에 의한 시뮬레이션 결과

레이다는 목표물을 탐지한 후 추적을 시작하게 된다. 일반적으로 목표물이 미사일인 경우 최대 탐지거리는 55 km인 반면, 항공기인 경우 최대 탐지거리는 90 km까지 가능하다. 이때 펄스압축 SNR식을 이용하면 목표물별 최소 요구 SNR을 구할 수 있다[8].

S N R = P t τ G 2 λ 2 σ t ( 4 π ) 3 R 4 k T e F L [ 1 ]
(15)

표 2표 3에 파라미터들에 따른 레이다의 표적물 탐지 SNR의 임계값(detection threshold)은 13 dB로 가정한다.

표 2. | Table 2. 펄스압축 레이다 방정식 파라미터 | Radar equation with pulse compression.
Description Value Units
Clutter back scatterer coefficient −15 dB
Antenna 3 dB elevation beamwidth 11 degrees
Antenna 3 dB azimuth beamwidth 1.33 degrees
Antenna sidelobe level −20 dB
Range(slant range) 25 to 100 km
Radar height 5 meters
Radar peak power 114.6 kW
Antenna gain 34.5139 dB
Radar operating frequency 3 GHz
Bandwidth 1.5 MHz
Effective noise temperature 290 Kelvins
Noise figure 6 dB
Radar losses 8 dB
Download Excel Table
표 3. | Table 3. 목표물별 파라미터 | Target-specific parameters.
Description Value Units
Missile height 2 km
Missile RCS 0.5 m2
Aircraft height 10 km
Aircraft RCS 4 m2
Download Excel Table

목표물이 미사일인 경우를 나타낸 그림 5는 레이다의 최소 요구 SNR의 탐지 임계값(detection threshold)인 13 dB 지점에서 SIR이 이를 만족하지 못한다. 즉, 레이다가 미사일을 제대로 탐지하지 못함을 알 수 있다. 목표물이 항공기인 그림 6에서는 SIRRs≤70 km인 지점까지 최소요구 SNR(=13 dB)을 만족함을 볼 수 있다. 이에 따라 타켓이 항공기인 경우 최대 탐지거리(maximum detection range)가 70 km임을 알 수 있다.

jkiees-29-6-433-g5

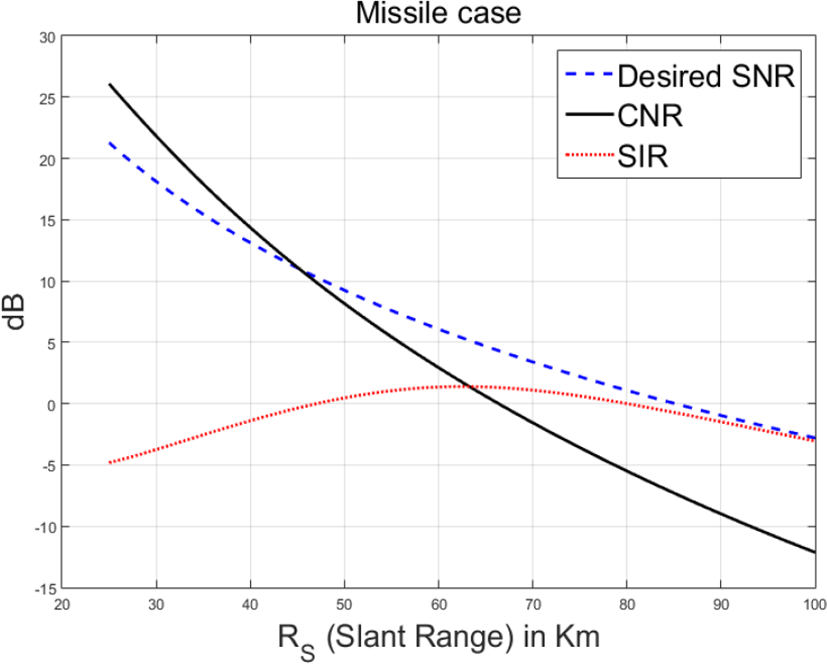

그림 5. | Fig. 5. 목표물이 미사일인 경우, 안테나와 클러터 간 거리에 의한 신호 대 잡음비, 클러터 대 잡음비 및 신호 대 클러터 잡음비 | SNR, CNR and SIR versus range between antenna using the Gaussian beam pattern and clutter for the target is a missile.
Download Original Figure
jkiees-29-6-433-g6

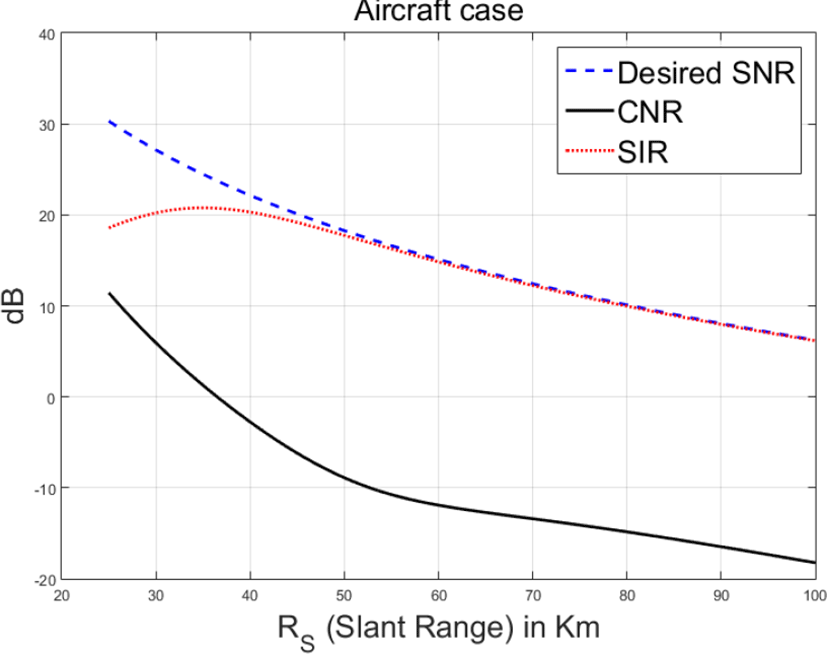

그림 6. | Fig. 6. 목표물이 항공기인 경우, 안테나와 클러터간 거리에 의한 신호 대 잡음비, 클러터 대 잡음비 및 신호 대 클러터 잡음비 | SNR, CNR and SIR versus range between antenna using the Gaussian beam pattern and clutter for the target is a aircraft.
Download Original Figure

항공기의 고도가 미사일의 고도보다 높기 때문에, 미사일의 CNR이 항공기의 CNR보다 대부분의 거리에서 높은 것을 확인할 수 있다. 이는 동일한 slant range상에서 높은 고도의 표적물은 상대적으로 높은 각도의 bore-sight를 가짐으로 유추할 수 있다. 즉, bore-sight의 변화에 따라 안테나의 빔폭이 커지고, 이로 인해 지표면을 향한 안테나의 방사전력이 약해지므로 작은 클러터 전력이 발생되기 때문이다.

그림 7그림 8에는 클러터 산란계수 σ0를 −13 dB로 고정하지 않고, 지표면 매질에 따라 식 (3)에서 표현된 전압 반사율(voltage reflectivity) Γ0가 계산된 그래프를 보였다. 즉, 거리에 따라 변하는 지표각과 지표면 매질에 따른 클러터 산란계수(backscatter coefficient)가 반영된 지표면 클러터 RCS가 계산된다. Γ0식 (16)으로 계산된다.

Γ 0 = η 2 η 1 η 2 + η 1 , ( η 1 = 120 π , η 2 = 120 π ϵ r )
(16)
jkiees-29-6-433-g7

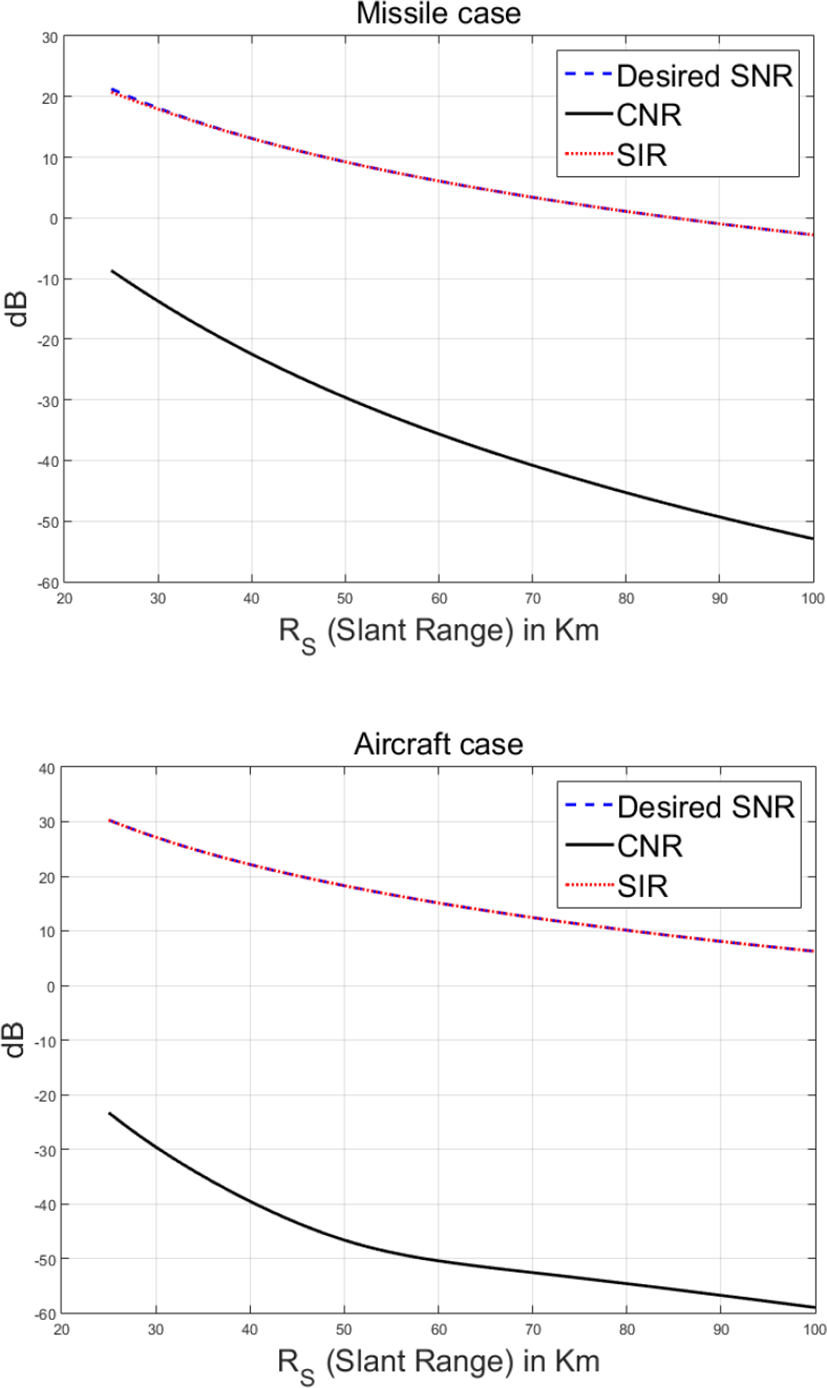

그림 7. | Fig. 7. 지표면 매질이 모래흙인 경우, 안테나와 클러터 간 거리에 의한 신호 대 잡음비, 클러터 대 잡음비 및 신호 대 클러터 잡음비 | SNR, CNR and SIR versus range between antenna using the Gaussian beam pattern and clutter for surface medium of sandy-soil.
Download Original Figure
jkiees-29-6-433-g8

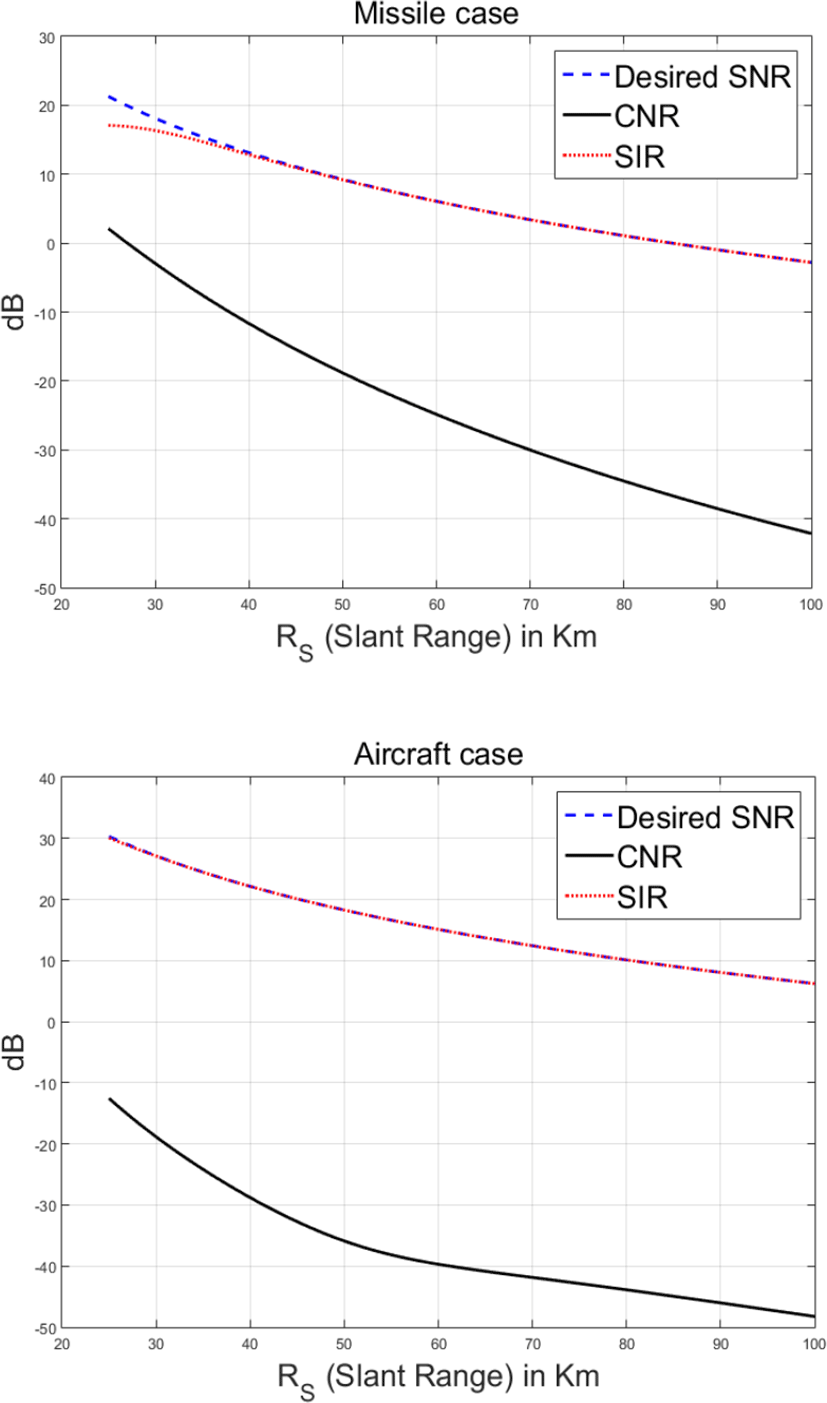

그림 8. | Fig. 8. 지표면 매질이 물인 경우, 안테나와 클러터 간 거리에 의한 신호 대 잡음비, 클러터 대 잡음비 및 신호 대 클러터 잡음비 | SNR, CNR and SIR versus range between antenna using the Gaussian beam pattern and clutter for surface medium of water.
Download Original Figure

η1은 자유공간에서의 고유 임피던스이고, η2는 각 매질의 비유전율 ϵr이 반영된 고유 임피던스이다. 지표면 매질의 비유전율은 표 4에 나타난다. 표 4는 측정온도 25°C, 측정 주파수 3 GHz를 따른다.

표 4. | Table 4. 지표면 매질별 비유전율 | Surface medium-specific permittivity.
Description Value Units
Sandy-soil 2.55 C/m2
Loamy-soil 2.44 C/m2
Clay-soil 2.27 C/m2
Water 76.7 C/m2
Download Excel Table

그림 7은 지표면이 모래흙인 경우로써 그림 8에 지표면이 물인 경우(표 4에 따라)보다 작은 비유전율 값을 가진다. 식 (16)으로 계산된 전압 반사율 Γ0을 통해 지표면이 모래흙인 환경에서 더 작은 클러터 전력을 발생함을 알 수 있다. 이는 그림 7그림 8에 표적물이 동일한 조건에서 그림 7에 지표면이 모래흙인 환경에서의 CNR이 더 작은 값을 가짐을 통하여 확인할 수 있다.

그림 7그림 8은 같은 레이다 탐지 조건이 반영된 그림 5와 그리 6과 비교하여 레이다의 탐지 능력을 나타내는 SIR이 월등히 좋아짐을 확인할 수 있다. 그림 7그림 8은 거리에 따른 지표각의 변화와 지표면 매질에 따른 클러터 RCS의 변화를 유도한 결과 그래프이다. 이는 지면 기반 레이다의 탐지 환경에 따른 정확한 클러터 RCS를 파악한 결과, 지표면 클러터 RCS가 매우 작은 값을 가지며, 시뮬레이션 상에서 지표면 클러터가 지면 기반 레이다에 실질적으로 미치는 영향이 상당히 미미함을 확인할 수 있다.

또한 그림 7그림 8에 그래프들의 최소 요구 SNR이 13 dB의 탐지 임계값을 가짐을 고려하여 해당 레이다의 SIR을 통한 레이다의 탐지범위를 파악할 수 있다.

Ⅶ. 결 론

전자전 환경에서 레이다 안테나에는 표적 반사 신호 이외에도 잡음 및 클러터 반사 신호가 수신된다. 이러한 신호는 레이다에서 원하지 않는 신호로 분류할 수 있으며, 이러한 요소들이 어떠한 형태로 수신되는지를 확인하기 위해 임의의 전자전 환경에 대한 시뮬레이션을 수행해 보았다. 클러터 반사 신호는 표적 반사 신호와 유사한 방식으로 수신되기 때문에 레이다 방정식에 의해 빔 패턴에 관계없이 거리가 멀어질수록 CNR이 점점 감소하는 반비례관계가 나타날 것이라고 추측해볼 수 있으며, 그림 3그림 4를 통하여 결과를 확인해 보았다.

목표물과 그 특성에 따른 고도가 달라졌을 때 레이다에 수신되는 신호에는 어떤 변화가 생기는지를 분석해 볼 필요가 있으며, 이에 따른 결과는 그림 5그림 6이다. 또한 그림 5에 표적물이 미사일인 경우, SIR이 최소 요구 SNR을 만족시키지 못함을 통해 레이다가 표적물인 미사일을 탐지하지 못함을 알 수 있게 된다.

또한 그림 7그림 8을 통해 지표면 매질에 따라 발생되는 지표면 클러터를 각각의 CNR로 비교할 수 있다. 같은 표적물이라도 지표면 매질에 따라 발생되는 지표면 클러터 RCS의 차이가 존재한다.

결론적으로 안테나의 빔패턴과 타겟의 고도, 지표각 그리고 지표면 매질에 따른 반사계수를 파악하므로 지표면 클러터 RCS 분석을 통한 레이다의 탐지 능력을 파악할 수 있다.

Acknowledgements

이 연구는 광주과학기술원 전자전특화연구센터를 통한 방위사업청과 국방과학연구소 연구비 지원으로 연구되었음.

References

[1].

B. R. Mahafza, A. Z. Elsherbeni, MATLAB Simulations for Radar Systems Design, Chapman and Hall/CRC, pp. 272-279, 2003.

[2].

P. A. Lynn, Radar Systems, Basingstoke, Macmillan, pp. 34-42, 1987.

[3].

T. H. Kim, E. H. Kim, and S. J. Kim, “Time-domain model of surface clutter for airborne phase-array radar,” The Journal of Korean Institute of Electromagnetic Engineering and Science, vol. 24, no. 7, pp. 730-736, Jul. 2013.

[4].

G. W. Stimson, Introduction to Airborne Radar, 2nd ed. Scitech Publishing, Inc, Medham, NJ, 1998.

[5].

A. W. Doerry, “Earth curvature and atmospheric refraction effects on radar signal propagation,” Sandia National Laboratores, SAND2012-10690, Jan. 2013.

[6].

F. Neri, Introduction to Electronic Defense Systems, 2nd ed. SciTech Publishing Inc., 2006, pp. 44-57.

[7].

J. L. Eaves, E. K. Reedy, Principles of Modern Radar, New York, Van Nostrand Reinhold, 1987, pp. 5-16.
,

[8].

P. Swerling, “Probability of detection for fluctuating targets,” IRE Transaction on Information Theory, vol. 6, no. 2, pp. 269-308, Apr. 1960.
