공통모드 초크의 간단한 고주파 모델링 기법

정현종1, 윤석1, 김유선*, 배석*, 임영석1,
Hyeonjong Jung1, Seok Yoon1, Yuseon Kim*, Seok Bae*, Yeongseog Lim1,
1전남대학교 전자컴퓨터공학부
*LG 이노텍
1School of Electronics and Computer Engineering, Chonnam National University
*LG Innotek
Corresponding Author: Yeongseog Lim (e-mail: limys@jnu.ac.kr)

© Copyright 2019 The Korean Institute of Electromagnetic Engineering and Science. This is an Open-Access article distributed under the terms of the Creative Commons Attribution Non-Commercial License (http://creativecommons.org/licenses/by-nc/4.0/) which permits unrestricted non-commercial use, distribution, and reproduction in any medium, provided the original work is properly cited.

Received: Sep 28, 2017; Revised: Oct 25, 2017; Accepted: Nov 15, 2017

Published Online: Dec 31, 2017

요약

본 연구는 공통모드 초크의 기생 성분이 공통모드와 차동모드에 미치는 영향을 광대역에서 분석하고, 간단한 고주파 모델링 방법을 제시한다. 공통모드와 차동모드의 2-port 회로망을 각각 구성하여 각 모드에서의 S-parameter를 Network Analyzer로 측정하였다. 측정 결과로부터 등가회로 소자를 추출하여 고주파 등가회로를 모델링하고, 측정치와 시뮬레이션 결과를 비교함으로써 타당성을 검증하였다. 이는 정확하고 예측 가능한 EMI 필터를 설계하는데 적용될 수 있다.

Abstract

In this paper, we analyze the effects of parasitic components of common-mode choke on the common mode and differential mode in a wide band, and we propose a simple method for high-frequency modeling. Common mode and differential mode 2-port networks were configured and the S-parameters in each mode were measured using a network analyzer. Equivalent circuit elements were extracted from the measured results to model a high-frequency equivalent circuit, and the validity was verified by comparing the measured S-parameters with the simulation results.

Keywords: Common-Mode Choke; Parasitic Parameter; Common Mode(CM); Differential Mode(DM); EMI Filter

Ⅰ. 서 론

전자기기의 프로세서 속도가 비약적으로 증가함에 따라 스위칭 소자들은 고주파 노이즈를 만든다. EMI는 전원선을 타고 나가는 전도성 노이즈와 공기 중으로 나가는 방사성 노이즈로 나뉘는데, 저전압을 사용하는 전자기기의 오작동을 유발한다. 여기서 전도성 전파 노이즈를 줄이기 위한 대책으로 EMI 필터가 있다.

전도성 EMI는 공통 모드(Common Mode: CM) 성분과 차동 모드(Differential Mode: DM) 성분으로 구분된다. 공통모드 초크(Common-Mode Choke: CMC)는 공통모드 노이즈를 제거하는데 가장 중요한 소자이며, 작은 누설 인덕턴스로 인해 고주파 차동모드 노이즈도 제거된다. 이러한 성능들은 필터의 등가회로 모델에 포함되어 각 모드에서 삽입손실을 예측함으로써 필터를 설계하는데 시간과 비용을 절약할 수 있다. 하지만 CMC는 고주파에서 많은 기생 성분으로 인해 모델링의 정확성이 떨어지고, 필터의 성능이 저하된다. 따라서 반복적인 측정으로 인한 개발 비용과 시간을 줄이고, 정확한 필터 성능을 예측하기 위해 기생성분을 포함한 CMC의 모델링이 필요하다[1][3].

고주파 CMC 모델링을 위한 다양한 방법의 연구가 이루어지고 있다. 대부분의 연구는 기생 성분을 계산하기 위해 코일의 감은 횟수, 코일의 기하학적 구조, 투자율 등을 이용하여 계산하거나[4][6], 3-D 모델을 이용하여 시뮬레이션 하였다[7],[8]. 이러한 방법들은 CMC를 모델링하는데 매우 유용하고 정확하나, 모델링하기 위한 코일의 기하학적 구조나 재질의 특성을 제조사로부터 얻기 힘들다. CMC 모델링을 위한 다른 접근법으로 측정을 통한 모델링 방법이 있다[9][16]. 기존의 측정 방법은 다양한 회로 구성으로 측정한 임피던스 값들을 이용하여 CMC를 모델링 하였다. 하지만 임피던스 측정값을 이용하여 모델링할 경우, 임피던스 특성은 측정치와 유사하지만 Network Analyzer를 이용하여 측정한 S(2,1)에서 많은 오차를 보였다.

본 논문에서는 CMC를 공통모드와 차동모드 두 가지 모드로 S-parameter 측정을 통해 등가회로 소자를 추출하는 간단한 방법을 제시하였다. 측정한 S-parameter로부터 유도한 각 모드의 입력 임피던스로부터 CMC의 등가 모델 파라메터를 추출하여 등가회로 모델의 S-parameter의 정합도를 향상시켰다. 또한 CMC의 측정 상에 발생할 수 있는 기생 캐패시터 성분들을 고려하고, 기생 캐패시터 성분들이 각 모드에 미치는 영향에 대해 분석하였다. 각 모드에서 S-parameter의 측정치와 시뮬레이션 결과를 비교함으로써 제시한 고주파 모델링을 검증하였다.

Ⅱ. CMC 2-port 특성

그림 1은 실험에 사용된 Wurth Electronics사의 서로 다른 규격을 가진 두 가지 모델의 CMC이다.

jkiees-28-12-964-g1
그림 1. | Fig. 1. 실험에 사용된 CMC | CMC used in experiment.
Download Original Figure

표 1은 Wurth Electronics사가 제공하는 CMC의 규격이다.

표 1. | Table 1. CMC 규격 | Configuration of CMC.
CMC model (model No.) Model-1 (744823333) Model-2 (7448258022)
L (10 kHz) 3.3 mH 2.2 mH
DC resistance 60 mΩ 14 mΩ
Download Excel Table

공통모드와 차동모드 각각의 2-port 회로를 구성하고, Network Analyzer 장비를 이용하여 S-parameter를 측정하였다. CMC의 주파수 특성으로 가장 중요한 요소는 자기공진 주파수(Self Resonance Frequency: SRF)를 들 수 있다. 코일은 인덕턴스 외에 코일의 권선 간에 발생하는 기생 캐패시턴스로 인하여 SRF 특성을 가지며, SRF 이전에는 인덕턴스 성분이 주효하다. 따라서 CMC의 2-port 특성을 측정하여 등가 모델을 추출하기 위해서는 SRF보다 충분히 낮은 주파수 영역까지 측정이 가능하여야 한다. 본 논문에서는 Agilent사의 Network Analyzer E5071C를 이용하여 두 모델의 주파수 특성을 측정하였다. 장비의 측정 주파수 범위는 300 kHz~20 GHz인데, 측정한 두 모델의 SRF가 700 kHz 이상이기 때문에 CMC의 고주파 특성 모델링에 활용할 수 있다. 300 kHz 이하의 주파수 대역은 저주파 모델로 볼 수 있으며, 10 kHz에서 측정한 인덕턴스와 저항 성분으로 모델링될 수 있다.

CMC의 성분을 추출하기 위해 측정한 S-parameter로부터 식 (1)을 이용하여 입력임피던스를 계산하고 분석하였다.

Z i n = Z L 1 + S ( 1 , 1 ) 1 S ( 1 , 1 )
(1)

CMC의 경우, 코일의 인덕턴스와 기생 캐패시턴스 외에 코일에 내재된 도체 손실과 페라이트의 자성체 손실 등도 함께 고려해야 한다.

2-1 공통모드 특성

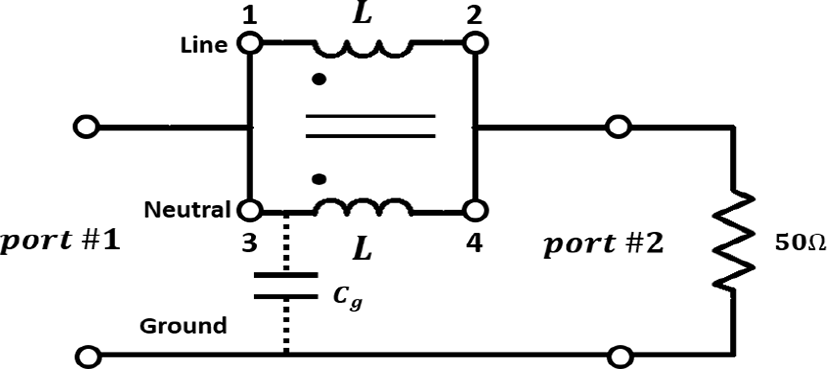

그림 2는 CMC의 공통모드 특성을 측정하기 위한 2-port 회로망이다. 회로망에 Cg는 CMC 모델링과 별개로 측정 상에 발생하는 CMC와 ground 사이의 부유 캐패시턴스를 나타낸다. Cg는 CMC의 성분처럼 고정된 값이 아니라 측정 당시 ground 넓이, 선로 폭 등 회로의 구성에 따라 값이 변하기 때문에 정량적 접근이 어렵다. 따라서 본 논문에서는 식 (1)을 이용하여 공통모드에서 코일에 내재하는 기생 캐패시턴스(Cep)를 계산하고, S(2,1)의 측정값으로부터 Cg를 보상하고 Cep를 감소시키며 Cg를 구하였다.

jkiees-28-12-964-g2
그림 2. | Fig. 2. 공통모드 2-port 회로망 | Common mode 2-port network.
Download Original Figure

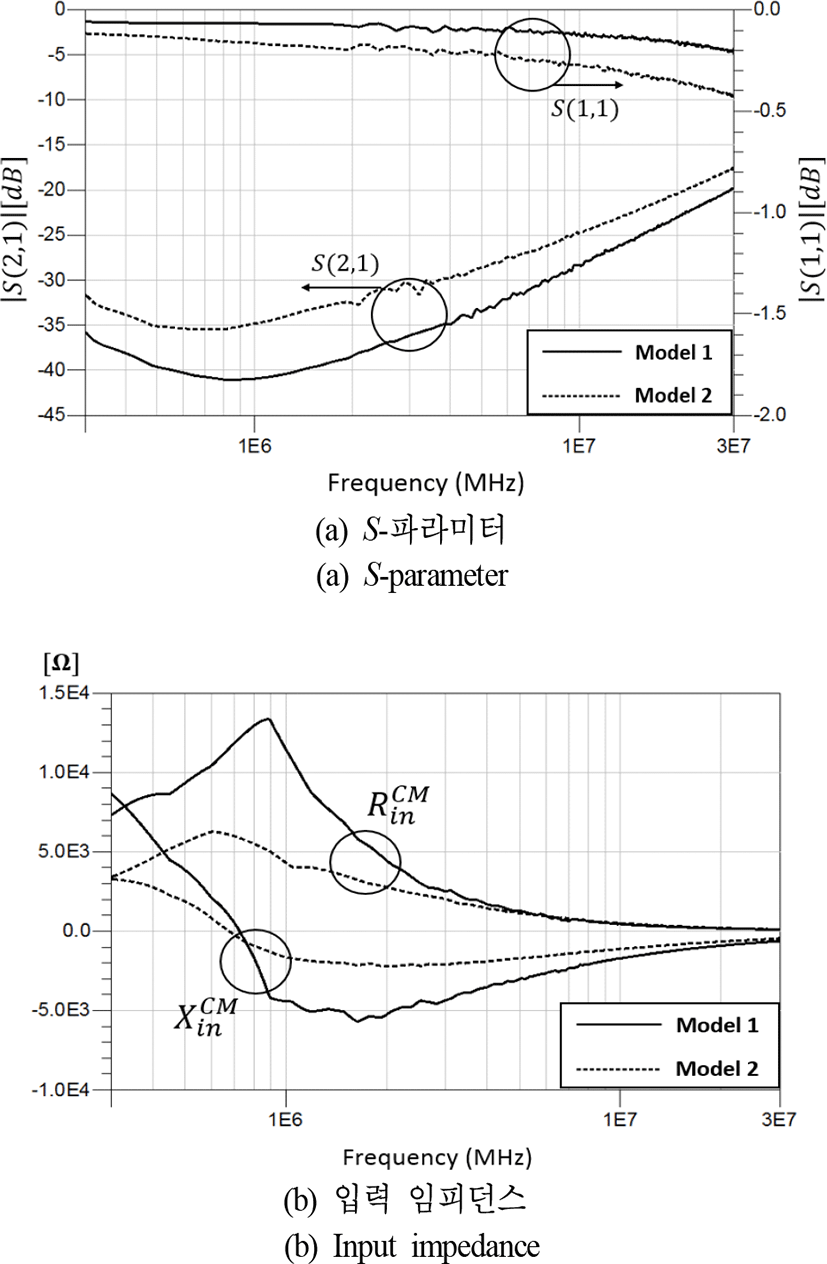

그림 3(a)는 공통모드에서 측정한 각 모델의 |S(1,1)|과|S(2,1)|을, 그림 3(b)식 (1)을 이용하여 계산한 각 모델의 입력임피던스 ZinCM=RinCM+jXinCM을 나타낸 것이다.

jkiees-28-12-964-g3
그림 3. | Fig. 3. 공통모드 특성 | Common mode characteristics.
Download Original Figure

코일이 갖는 인덕턴스 이외에도 코일 자체에 내재되는 기생 캐패시턴스로 인하여 비교적 낮은 주파수에서 자기 공진이 발생하는 것을 그림 3(b)XinCM으로부터 확인할 수 있다. 모델-1과 모델-2의 SRF는 각각 fsrfCM1=726kHzfsrfCM2=716.5kHz이다.

2-2 차동모드 특성

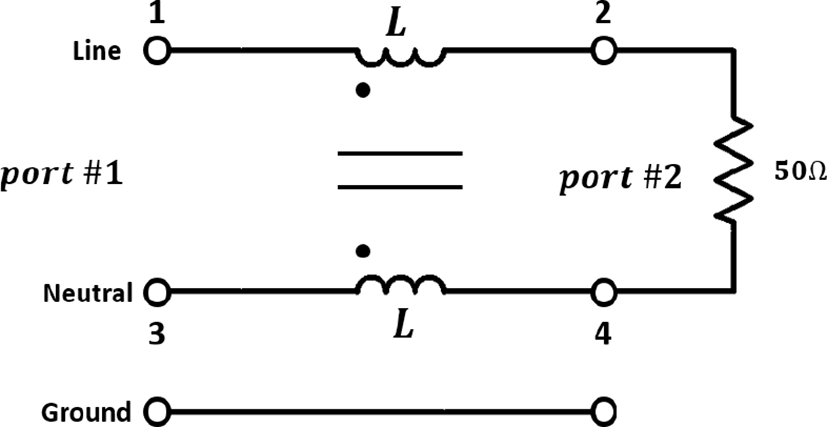

그림 4는 CMC의 차동모드 특성을 측정하기 위한 2-port 회로망이다.

jkiees-28-12-964-g4
그림 4. | Fig. 4. 차동모드 2-port 회로망 | Differential mode 2-port network.
Download Original Figure

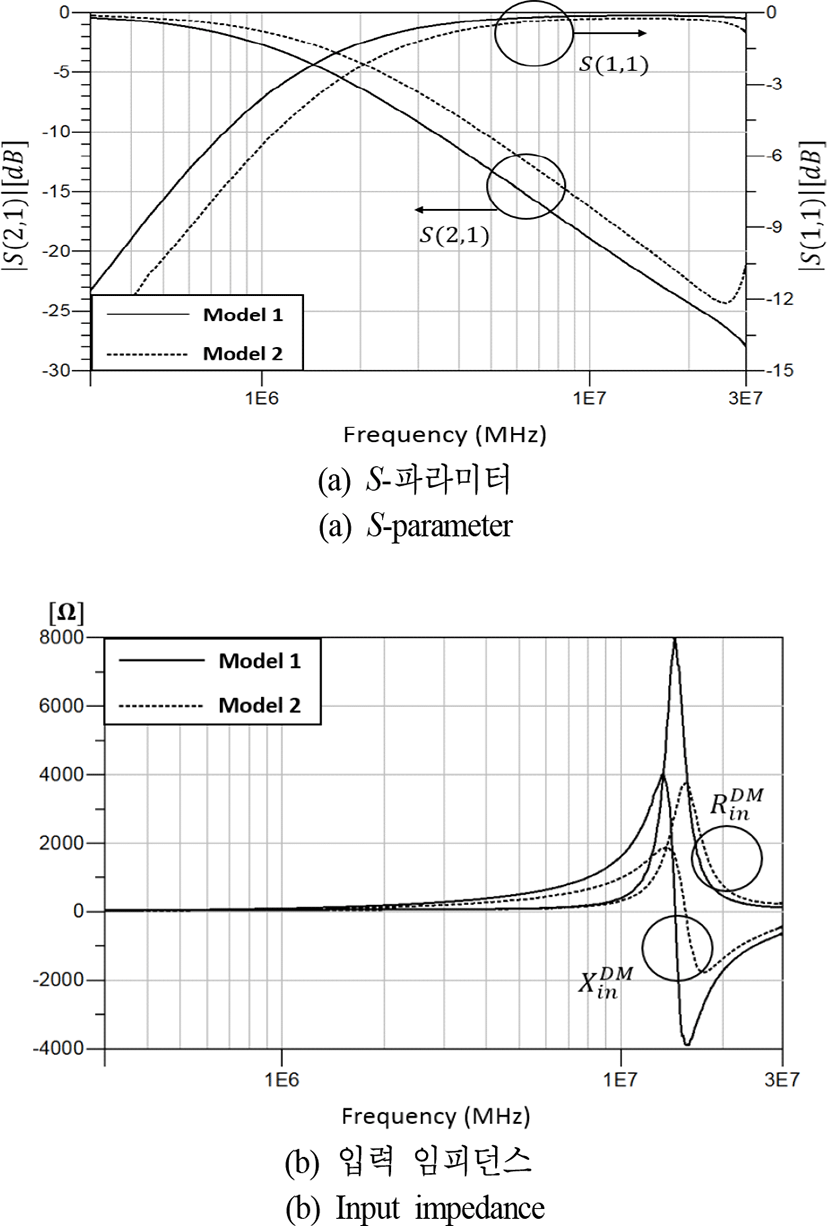

그림 5(a)는 차동모드에서 각 모델의 |S(1,1)|과 |S(2,1)|를 나타낸다. 그림 5(b)식 (1)을 이용하여 계산한 각 모델의 입력임피던스 ZinDM=RinDM+jXinDM을 나타낸 것이다.

jkiees-28-12-964-g5
그림 5. | Fig. 5. 차동모드 특성 | Differential mode characteristics.
Download Original Figure

차동모드의 경우 공통모드와 마찬가지로 기생 캐패시턴스에 의한 자기공진 현상이 나타난다. 그러나 차동모드 회로의 인덕턴스가 현저하게 작기 때문에 SRF는 공 통모드의 경우에 비교하여 매우 높은 편이다. 모델-1과 모델-2의 차동모드 SRF는 각각 fsrfDM1=14.46MHzfsrfDM2=15.51MHz이다. 차동모드로 동작하는 경우의 회로 특성은 공통모드 회로에서의 기생 회로 소자들 외에도 CMC를 구성하는 두 코일 사이의 캐패시턴스도 고려해야 한다.

Ⅲ. CMC의 고주파 모델링

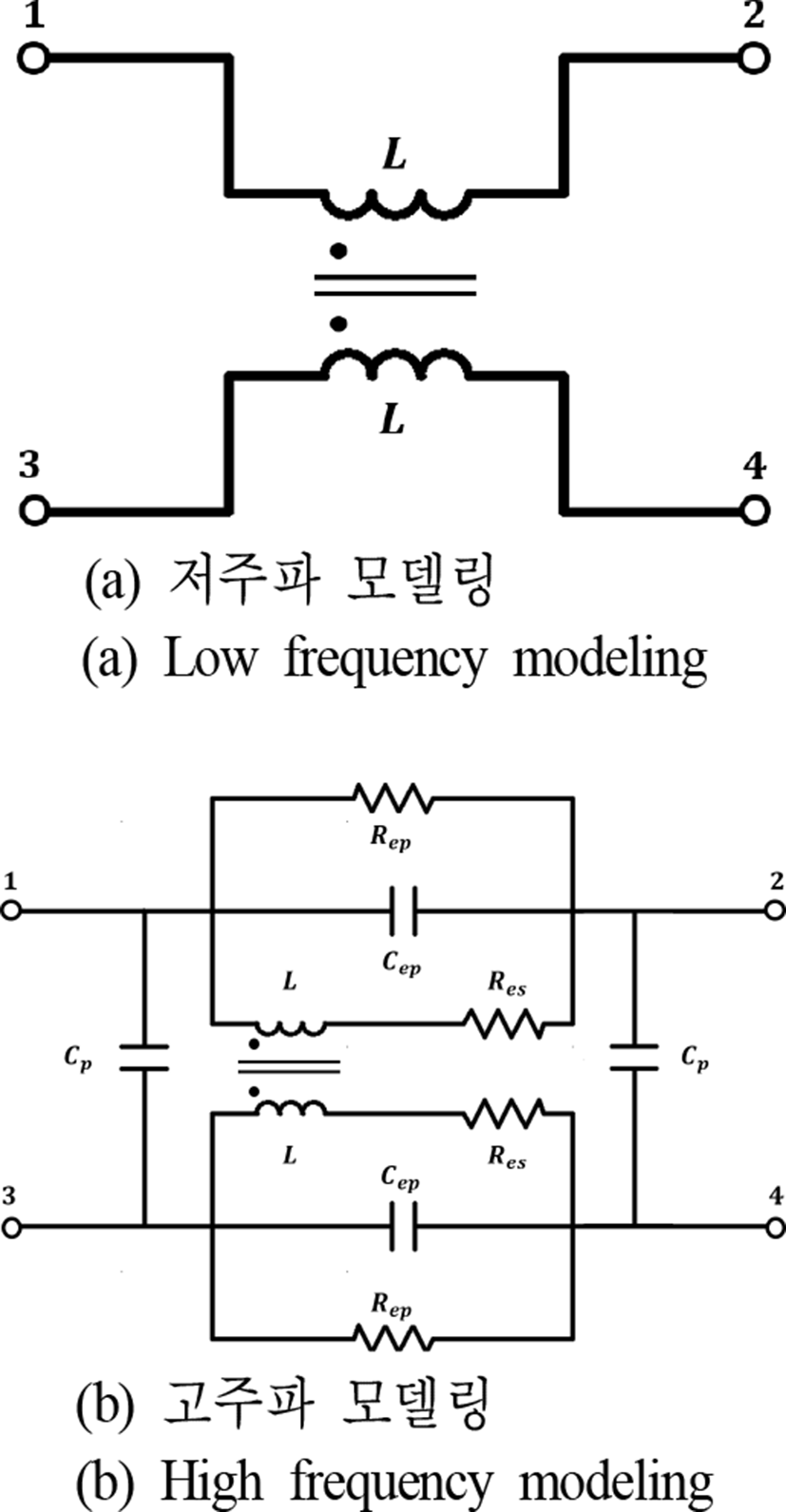

그림 6(a)그림 6(b)는 각각 저주파 대역과 광대역의 고주파 모델링을 보인 것이다.

jkiees-28-12-964-g6
그림 6. | Fig. 6. CMC의 등가회로 | Equivalent circuit of CM choke.
Download Original Figure

CMC를 구성하는 코일의 자기인덕턴스 Lself, 두 코일간의 결합계수 k, 코일에서 발생하는 전력 손실 Res, 코일에 내재하는 기생캐패시턴스 Cep 그리고 코아의 자성체 손실 Rep등을 포함하고 있다. 여기에 두 코일 사이에 발생하는 전기적인 결합을 반영하기 위해 기생 캐패시턴스 Cp를 추가하였다.

차동모드는 SRF가 높기 때문에, 측정 대역의 낮은 주파수 영역에서는 기생 캐패시턴스의 영향을 무시한 인덕턴스만의 회로로 해석이 가능하다. 반면 공통모드의 SRF는 대략 720 kHz이고, Network Analyzer의 측정 주파수 범위가 300 kHz 이상이기 때문에 기생 캐패시턴스의 영향을 무시할 수 있을 정도로 충분히 낮은 주파수에서 측정했다고 보기 어렵다. 따라서 자기 인덕턴스 Lself의 경우, LCR Meter를 이용하여 측정하였다. 또한 차동모드의 인덕턴스 LDM도 LCR Meter를 이용하여 측정하고, Network Analyzer의 측정 결과로부터 추출한 LDM과 비교하였다.

측정에는 Sinstek사의 Autoranging LCR Meter M4070을 이용하였다.

3-1 차동모드 회로의 인덕턴스

차동모드의 회로 구성에서는 두 코일의 자속이 서로 상쇄되기 때문에 누설자속이 없는 이상적인 경우에는 인덕턴스가 0이 된다. 그러나 실제 CMC에서는 차동모드 필터 구성을 위해 적절한 누설 자속을 갖게 된다. 차동모드의 SRF보다 현저하게 낮은 주파수에서는 캐패시턴스의 영향을 무시하고, 입력 리액턴스가 인덕턴스에 선형적으로 비례한다고 볼 수 있다. 따라서 차동모드회로의 입력 리액턴스로부터 차동모드 회로의 인덕턴스 LDM은 다음 식 (2)를 이용하여 구할 수 있다.

L D M | X i n D M | 2 π f : f f S R F D M
(2)

LDM은 누설인덕턴스 Llkg가 두 개 직렬 연결된 경우이므로 Llkg = LDM/2와 같다[17],[18].

표 2fSRFDM에 비해 현저히 낮은 400 kHz의 주파수에 서 식 (2)를 이용하여 추출한 값과 LCR Meter를 이용하여 구한 값을 비교한 것으로 두 값이 유사한 것을 알 수 있다. 본 논문에서는 식 (2)에서 얻은 Llkg를 이용하여 모델링하였다.

표 2. | Table 2. 측정 방법에 따른 Llkg 비교 | Comparison of Llkg by measurement method.
Model - 1 Model - 2
Network analyzer 7.22 uH (400 kHz) 5.15 uH (400 kHz)
LCR meter 7.04 uH (336 kHz) 4.94 uH (343 kHz)
Download Excel Table
3-2 공통모드 회로의 인덕턴스

공통모드의 SRF는 본 논문에서 사용된 Network Analyzer의 측정 주파수 하한에 비하여 충분히 높지 않기 때문에 식 (1)의 리액턴스로부터 구할 경우 오차가 너무 크다. 따라서 LCR Meter를 이용하여 저주파에서의 단일 코일의 자기 인덕턴스 Lself를 측정하고, 식 (2)로 구한 Llkg를 이용하여 공통모드 회로의 인덕턴스를 구할 수 있다.

L C M L s e l f + M 2 : M = L s e l f L l k g
(3)

Llkg의 값이 Lself에 비하여 매우 작기 때문에 LselfLCM을 같다고 보았다. 모델 1의 LCM 측정치는 56 kHz에서 3.47 mH이고, 모델 2의 LCM 측정치는 72 kHz에서 2.01 mH을 얻었다. 표 1의 규격과의 오차는 10 % 정도이다.

3-3 결합계수 k(Coupling Coefficient)

식 (2)에서 얻은 Llkg와 LCR Meter에서 측정한 Lself를 이용하여 두 코일의 결합 계수를 구할 수 있다. 모델 1의 k는 0.9979, 모델 2의 k는 0.9974이다.

k = L s e l f L l k g L s e l f
(4)
3-4 코일에 내재된 기생 캐패시턴스 Cep

그림 6(b)의 공통모드회로의 주파수 특성은 Cp의 영향을 받지 않으므로, Cg를 고려하지 않을 경우 공통모드 회로의 SRF로부터 식 (3)의 공통모드회로 인덕턴스 LCM을 이용하여 Cep를 구할 수 있다. 즉

f C M , S R F = 1 2 π L C M ( 2 C e p )
(5a)

이므로

C e p = 1 2 L C M ( 2 π f S R F C M ) 2
(5b)

모델 1의 Cep는 6.92 pF, 모델 2의 Cep는 13.6 pF이다. Cg를 고려하지 않고 식 (5)를 이용하여 모델링 했을 경우 그림 7과 같이 S(2,1)의 큰 오차를 보인다. 따라서 S(2,1)으로부터 CMC의 코일과 접지 선로와의 캐패시턴스 Cg를 보상해 주어야 CMC의 Cep를 정확하게 구할 수 있다.

jkiees-28-12-964-g7

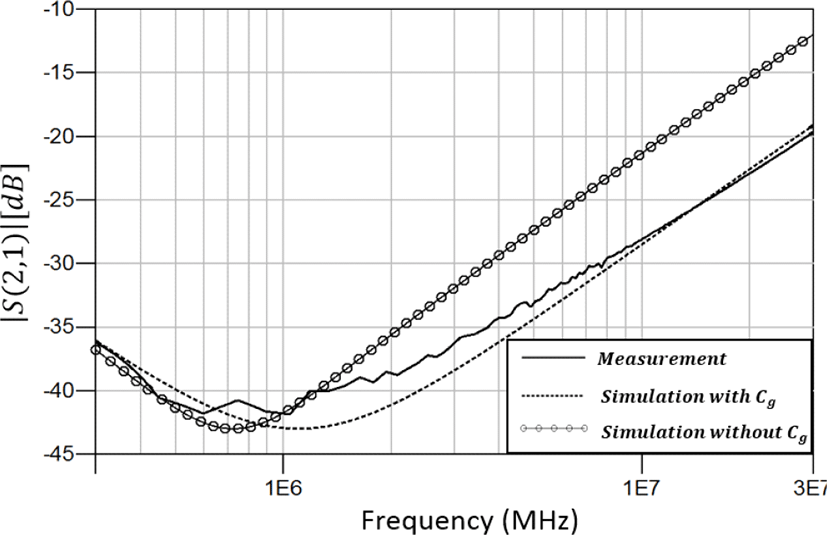

그림 7. | Fig. 7. Cg가 공통모드에 미치는 영향 | The effect of Cg on the common mode.
Download Original Figure

그림 7Cg를 고려하지 않고 식 (5)를 이용하여 얻은 결과와 Cg의 보상에 따른 모델 1의 공통모드에서 S(2,1)을 비교한 것이다.

Cg를 보상한 경우 모델 1의 Cep는 3 pF, Cg는 7.84 pF이고, 모델 2의 Cep는 6 pF, Cg는 15.2 pF이다.

3-5 코일 간의 결합에 의한 기생 캐패시턴스 Cp

Cp는 CMC를 구성하는 두 코일사이에 발생하는 기생 캐패시턴스이다. 차동모드에서는 두 코일간의 전기적 결합을 고려해 주어야 하기 때문에 Cp를 이용하여 차동모 드에서 측정치와 계산치의 SRF 오차를 줄일 수 있다. 그림 8은 본 논문에서 사용한 CMC 모델 1에서 추출한 성분 으로 고주파 모델링에 적용하여 Cp의 유무에 따른 차동모드에서 입력임피던스의 변화를 나타낸다.

jkiees-28-12-964-g8

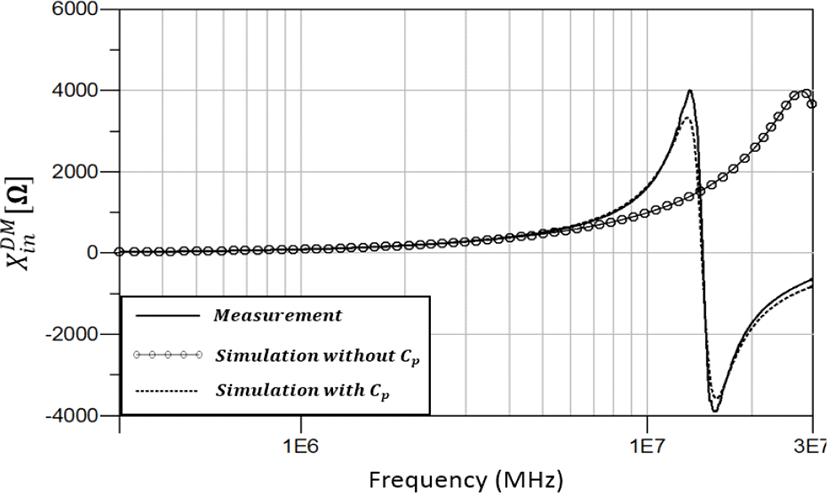

그림 8. | Fig. 8. Cp가 차동모드에 미치는 영향 | The effect of Cp on the differential mode.
Download Original Figure

차동모드회로의 경우, Cp에 따라 측정치와 계산치의 SRF가 크게 차이가 나는 것을 그림 8에서 볼 수 있다.

식 (2)에서 누설 인덕턴스를 구할 수 있으므로 공진주파수 공식을 이용하여 차동모드에서 총 캐패시턴스 CDM,eq를 구할 수 있다. CDM,eq로부터 코일 간의 기생 커패시턴스인 Cp를 얻을 수 있다.

C D M , e q 1 L D M ( 1 2 π f D M , S R F ) 2 C p = C D M , e q C e p 2
(6)

모델 1의 Cp는 6.79 pF, 모델 2의 Cp는 7.21 pF이다.

3-6 도체손실과 페라이트 자성체 손실 Res, Rep

L과 직렬로 연결된 저항 Res ESR(Equivalent Series Resistance)는 CMC의 권선에 의한 손실을 나타낸다. SRF보다 충분히 낮은 저주파에서는 직렬로 연결된 인덕터는 단락되고 병렬로 연결된 커패시터는 개방되는 것으로 간주할 수 있다. 또한 병렬로 연결된 RepRes에 비해 매우 크기 때문에 Res 성분만 남는다. 그런데 공통모드의 경우 낮은 SRF 특성 때문에 저주파에서 높은 임피던스를 갖는다. 따라서 높은 SRF 특성을 가진 차동모드의 저주파 임피던스에서 Res를 구할 수 있다.

R e s = R i n D M : f f S R F D M
(7)

L과 병렬로 연결된 Rep(Equivalent Parallel Resistance: EPR)는 Ferrite에서의 손실로써 각 모드 최대 임피던스 값으로 표현된다[16].

R e q C M = M a x ( | R i n C M | )
(8)
R e q D M = M a x ( | R i n D M | )
(9)

코아를 구성하는 페라이트가 비선형 소재이기 때문에 회로를 구동하는 조건에 따라 차이가 발생한다.

모델 1의 ReqCM은 28,004 Ω, ReqDM은 3,982 Ω이고, 모델 2의 ReqCM은 12,630 Ω, ReqDM은 1,875 Ω이다.

3-7 CMC 등가 회로모델

표 3은 두 CMC의 등가회로 모델 소자 값들을 계산한 결과이다.

표 3. | Table 3. CMC 등가회로 소자 | Equivalent circuit components of calculation CMC.
Model - 1 Model - 2
L 3.47 mH 2.01 mH
Llkg 7.22 uH 5.15 uH
Cep 3 pF 6 pF
Cp 6.79 pF 7.21 pF
Res 0.75 Ω 0.19 Ω
R e q C M 28,004 Ω 12,630 Ω
R e q D M 3,982 Ω 1,875 Ω
k 0.9979 0.9974
Download Excel Table

누설 인덕턴스 Llkg는 2-port 회로의 S-parameter로부터 추출한 값으로 LCR 메터로 측정한 값과의 오차는 표 2에 서 볼 수 있듯이 4 % 미만이다. 자기 인덕턴스 Lself는 LCR 메터로 측정한 값을 이용하였다.

Ⅳ. 등가회로 모델 검증

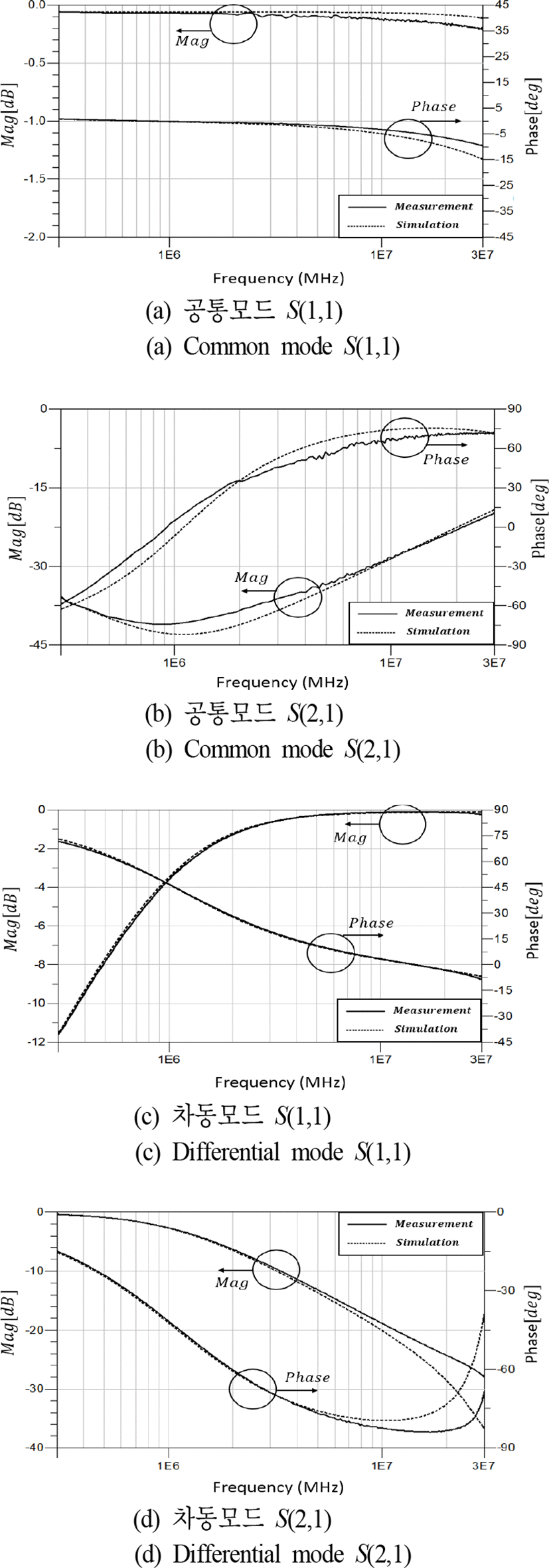

그림 9그림 10은 두 개의 CMC 모델의 각 모드에서 측정치와 표 3의 고주파 등가회로에 대한 시뮬레이션 결과를 비교한 것이다.

jkiees-28-12-964-g9
그림 9. | Fig. 9. 측정치와 모델 1의 모델링 비교 | Comparison between measured data and modeling of model 1.
Download Original Figure
jkiees-28-12-964-g10

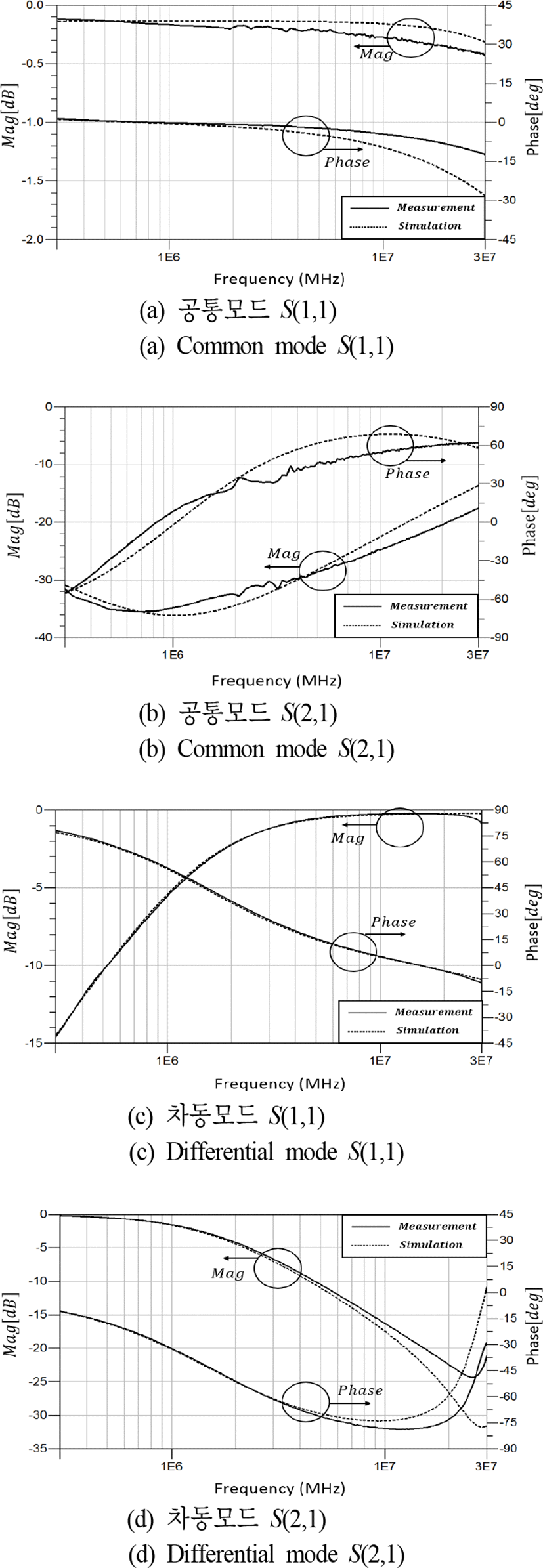

그림 10. | Fig. 10. 측정치와 모델 2의 모델링 비교 | Comparison between measured data and modeling of model 2.
Download Original Figure

두 모델의 차동 모드 특성은 측정치와 등가회로의 주파수 특성이 Magnitude는 물론 Phase도 매우 잘 일치함을 볼 수 있다. 공통모드의 경우 측정값이 매끄럽지 못하지만, 측정치와 시뮬레이션 결과가 유사한 형태를 보이고 있다.

Ⅴ. 결 론

본 논문에서는 대표적인 EMI filter의 소자인 CMC를 공통모드와 차동모드에서 S-parameter 측정을 통해 고주파 모델링 성분의 간단한 추출 방법을 제시하였고, 기생 성분이 각 모드에서 미치는 영향에 대해 분석하였다. 차동모드에서 코일의 결합 간에 발생하는 Cp와 공통모드에서 부유 캐패시턴스 Cg를 보상함으로써 공통모드 회로는 물론 차동모드 회로의 SRF와 S-parameter가 잘 일치하는 등가회로 모델링을 구하였다.

초크를 구성하는 코아 물질의 자화이력특성(magnetization hysterisys)으로 인하여 회로 구동 조건에 따라 투자율과 자성체 손실 등이 변화하므로, 이에 따른 회로 소자 값들의 변동이 있을 수 있다. 하지만 본 연구를 토대로, 다양한 구동 조건에 따른 CMC의 광대역 모델링이 이루어지면 측정 시간을 절약하고, 정확하고 예측 가능한 EMI 필터 설계에 활용될 수 있다.
