바이스태틱 MIMO 레이다 시스템에 적용되는 ML 도래각 추정 알고리즘의 근사 추정치에 대한 Closed-Form 표현

백지웅1, 김종만*, 이준호*,
Ji Woong Paik1, Jong-Mann Kim*, Joon-Ho Lee*,
1세종대학교 정보통신공학과
*국방과학연구소
1Information and Communication Engineering, Sejong University
*Agency for Defense Development
Corresponding Author: Joon-Ho Lee (e-mail: joonhlee@sejong.ac.kr)

© Copyright 2019 The Korean Institute of Electromagnetic Engineering and Science. This is an Open-Access article distributed under the terms of the Creative Commons Attribution Non-Commercial License (http://creativecommons.org/licenses/by-nc/4.0/) which permits unrestricted non-commercial use, distribution, and reproduction in any medium, provided the original work is properly cited.

Received: Aug 30, 2017; Revised: Sep 25, 2017; Accepted: Nov 08, 2017

Published Online: Nov 30, 2017

요약

RCS 기술의 발달과 레이다 기술의 발달에 따라 바이스태틱, 멀티스태틱 레이다 시스템이 많이 사용되고 있다. 본 논문은 바이스태틱 MIMO 레이다 시스템의 수신신호 모델링 유도 과정을 보이고, ML 도래각 추정 알고리즘에 바이스태틱 신호를 적용했을 때의 성능 분석을 다룬다. ML 도래각 추정 알고리즘인 경우, 신호원의 개수에 따라 도래각 추정에 요구되는 탐색 차원 또한 증가하게 되어 많은 계산량을 요구한다. 해당 문제점을 해소하기 위해 본 논문은 해당 알고리즘의 추정오차를 closed-form 표현으로 유도함으로써 별도의 도래각 추정 없이 바이스태틱 환경의 수신신호에 대한 ML 알고리즘의 성능분석이 가능함을 보인다.

Abstract

Recently, for detection of low-RCS targets, bistatic radar and multistatic radar have been widely employed. In this paper, we present the process of deriving the received signal modeling of the bistatic MIMO radar system and deals with the performance analysis of applying the bistatic signal to the ML arrival angle estimation algorithm. In case of the ML algorithm, as the number of the targets increases, azimuth search dimension for DOA estimation also increases, which implies that the ML algorithm for multiple targets is computationally very intensive. To solve this problem a closed-form expression of estimation error is presented for performance analysis of the algorithm.

Keywords: Bistatic MIMO Radar System; Closed-Form Expression; Maximum-Likelihood; DOA.; Estimation Error

Ⅰ. 서 론

바이스태틱 MIMO(Multiple Input Multiple Output) 레이다 시스템은 비행체의 RCS(Radar Cross Section) 기술의 향상에 대응하여 만들어진 레이다 시스템이다. 기존의 모노스태틱 레이다 시스템은 한 방향으로만 신호를 쏘고 받는다. 때문에 해당 방향의 비행체 RCS가 작으면 타깃의 도래각 추정[1][12]에 있어 어려움이 존재한다.

이에 반해 바이스태틱 MIMO 레이다 시스템[13]인 경우, 송신기와 수신기가 멀리 떨어져 배치되어 있는 관계로 타깃의 한 방향에서만 탐지하는 것이 아닌 두 방향에서 타깃을 탐지할 수 있다. 이로 인해 한 쪽 방향에서 산란된 신호가 검출되고, 다른 방향에서는 타깃이 탐지되는 방식으로 스텔스 비행체를 탐지하는데 용이하다.

바이스태틱 MIMO 레이다 시스템으로부터 얻은 신호는 DOD(Direction of Deperture)/DOA(Direction of Arrival) 추정 알고리즘을 통해 DOD와 DOA를 모두 추정하는 것이 일반적이다. 하지만 만약의 경우, 추정 알고리즘을 DOA 추정 알고리즘을 통해 DOA만 추정할 경우에 발생하는 추정결과를 본 논문은 다루고 있다.

DOA 추정에 사용되는 알고리즘은 ML(Maximum Likelihood) 알고리즘이며[14], 본 논문은 바이스태틱 신호에 대한 ML DOA 추정 알고리즘의 잡음으로 발생하는 추정 오차를 Closed-form 표현으로 유도하는 과정을 보이고, 이에 따른 성능분석을 보인다.

Ⅱ. Bistatic MIMO Radar Signal Model

바이스태틱 MIMO 레이다 신호 모델의 유도 과정을 보이고 있다. 수신단 안테나 배열과 송신단 안테나 배열은 ULA(Unifom Linear Array)이다. 송신단 안테나 배열은 M개의 안테나 소자로 이루어져 있다. 수신단 안테나 배열은 N개의 안테나 소자를 지니고 있다. 송신단 안테나 배열의 안테나 간 간격은 dt이고, 수신단 안테나 배열의 안테나 간 간격은 dr이다. 타깃의 개수는 총 P개이다. 타깃이 (θt,θr)에 존재한다고 가정하면, θt는 송신기에 대한 각도이고, θr은 수신기에 대한 각도이다. p번째 타깃이 (θtp,θrp)에 존재할 때, 수신기의 n번째 안테나의 어레이 벡터는 다음과 같이 쓸 수 있다.

a n ( θ r p ) = exp [ j 2 π λ ( n 1 ) d r sin θ r p ] .
(1)

송신기의 m번째 안테나의 어레이벡터는 다음과 같이 쓸 수 있다.

b m ( θ t p ) = exp [ j 2 π λ ( m 1 ) d t sin θ t p ] .
(2)

식 (1)을 이용하여 수신 어레이 행렬 Ar은 다음과 같다.

A r = [ a 1 ( θ r 1 ) a 1 ( θ r P ) a N ( θ r 1 ) a N ( θ r P ) ] .
(3)

식 (2)을 이용하여 수신 어레이 행렬 At은 다음과 같다.

A t = [ b 1 ( θ t 1 ) b 1 ( θ t P ) b M ( θ t 1 ) b M ( θ t P ) ] .
(4)

샘플 개수를 L로 정의한다. 만약 P개의 타깃이 있을 경우, 각 타깃의 RCS는 α1αp로 표현이 가능하고, 이를 RCS벡터 α = [α1 α p]로 정의한다. 잡음이 없는 수신신호는 다음과 같다.

X = A r diag ( α ) A t T S + N [ a 1 ( θ r 1 ) a 1 ( θ r P ) a N ( θ r 1 ) a N ( θ r P ) ] [ α 0 0 0 0 0 0 α P ] [ b 1 ( θ t 1 ) b M ( θ t 1 ) b 1 ( θ t P ) b M ( θ t P ) ] [ s 1 ( 1 ) s 1 ( L ) s M ( 1 ) s M ( L ) ]
(5)

행렬 S는 송신기의 코드화된 펄스이다. 바이스태틱 MIMO 레이다 시스템에서는 M개의 송신단의 안테나들이 내보낸 모든 신호를 각 수신단 안테나들이 받게 된다. 각 송신기의 안테나 신호들을 정합 필터링을 이용하여 구분하기 위해 각 안테나별 펄스 벡터들을 서로 직교하게 설계한다.

X '= A r diag ( α ) A t T S N
(6)

위 식은 잡음이 존재하는 수신신호이다. 여기서 N은 잡음행렬이다. 신호 모델링에 있어 잡음은 평균이 0이고, 분산이 σ2인 복소 가우시안 랜덤 변수이다.

잡음이 없는 수신신호인 경우, 정합 필터링을 통해 다음의 식을 구할 수 있다.

X MF = ( A r diag ( α ) A t T S ) S H .
(7)

잡음이 있는 수신 신호인 경우, 정합 필터링을 통해 다음의 식을 구할 수 있다.

X ' MF = ( A r diag ( α ) A t T S ) S H  + N S H .
(8)

Ⅲ. Maximum Likelihood Algorithm

타깃의 개수를 표현하는 P가 2라고 가정한다. A(θr1,θr2)의 열 공간에서의 투영행렬은 다음과 같이 표현 가능하다.

P A r ( θ r 1 , θ r 2 ) = A r ( θ r 1 , θ r 2 ) ( A r ( θ r 1 , θ r 2 ) H A r ( θ r 1 , θ r 2 ) ) 1 A r ( θ r 1 , θ r 2 ) H
(9)

잡음이 없는 경우, 식 (7)을 통해 공분산 행렬 R^을 다음과 같이 구할 수 있다.

R ^ = 1 M X MF X MF H = [ R ^ 11 R ^ 1 N R ^ N 1 R ^ N N ]
(10)

잡음이 있는 경우, 식 (8)을 통해 공분산 행렬 R^을 다음과 같이 구할 수 있다.

R ^ = 1 M X MF X MF H = [ R ^ ' 11 R ^ ' 1 N R ^ ' N 1 R ^ ' N N ]
(11)

잡음으로 인해 생기는 공분산 행렬의 오차 δR는 다음과 같이 정의 가능하다.

δ R = R ^ R ^
(12)

ML알고리즘인 경우, 추정 각도 [θr1,θr2]는 아래의 비용함수를 통해 구할 수 있다[14].

[ θ ^ r 1 , θ ^ r 2 ] = arg ( max [ tr ( P A r ( θ r 1 , θ r 2 ) R ^ ) ] )
(13)

추정각도는 θ^rp=θrp(0)+δθrp1, p = 1, 2와 같이 참 각도와 오차각도의 합으로 표현이 가능하다. 식 (13)에서 tr은 trace연산을 의미하며, tr(PAr(θr1,θr2)R^)은 다음과 같이 쓸 수 있다.

tr ( P A r ( θ r 1 , θ r 2 ) R ^ ) = tr ( [ P 11 ( θ r 1 , θ r 2 ) P 1 N ( θ r 1 , θ r 2 ) P N 1 ( θ r 1 , θ r 2 ) P N N ( θ r 1 , θ r 2 ) ] [ R ^ 11 R ^ 1 N R ^ N 1 R ^ N N ] ) = k = 1 N l = 1 N P k l ( θ r 1 , θ r 2 ) R ^ l k .
(14)

Ⅳ. Closed-Form Expression of Estimation Error

식 (3)을 통해 아래와 같은 식을 구할 수 있다.

a n ( θ r p ) × a n * ( θ r p ) = 1 n = 1 , , N p = 1 , 2
(15)

식 (13)으로부터 아래와 같이 식을 유도할 수 있다.

A r ( θ r 1 , θ r 2 ) H A r ( θ r 1 , θ r 2 ) = [ N B ( θ r 1 , θ r 2 ) B * ( θ r 1 , θ r 2 ) N ]
(16)

식 (1)을 이용함으로써, 식 (16)B(θr1,θr2)는 다음과 같이 정의할 수 있다.

B ( θ r 1 , θ r 2 ) = n = 1 N exp [ j 2 π λ ( n 1 ) Δ ( sin θ r 2 sin θ r 1 ) ] = 1 exp [ j 2 π λ Δ ( sin θ r 2 sin θ r 1 ) N ] 1 exp [ j 2 π λ Δ ( sin θ r 2 sin θ r 1 ) ]
(17)

식 (9)에서 식 (14)를 이용하여 PAr(θr1,θr2)의 엔트리를 다음과 같이 구할 수 있다.

P k l ( θ r 1 , θ r 2 ) = 1 det ( θ r 1 , θ r 2 ) [ ( a k ( θ r 1 ) N a k ( θ r 2 ) B ( θ r 1 , θ r 2 ) ) a 1 ( θ r 1 ) ] + 1 det ( θ r 1 , θ r 2 ) [ ( a k ( θ r 2 ) N a k ( θ r 1 ) B ( θ r 1 , θ r 2 ) ) a 1 ( θ r 2 ) ]
(18)

Pkl(θr1, θr2)의 분자는 Qkl(θr1, θr2)로 정의 가능하다.

Q k l ( θ r 1 , θ r 2 ) = ( a k ( θ r 1 ) N a k ( θ r 2 ) B * ( θ r 1 , θ r 2 ) ) a l ( θ r 1 ) + ( a k ( θ r 2 ) N a k ( θ r 1 ) B ( θ r 1 , θ r 2 ) ) a l ( θ r 2 )
(19)

Pkl(θr1, θr2)를 θri로 편미분한 결과를 Pkl,i(θr1, θr2)로 정의한다.

P k l , i ( θ r 1 , θ r 2 ) = P k l ( θ r 1 , θ r 2 ) θ r i = 1 [ det ( θ r 1 , θ r 2 ) ] 2 [ Q k l ( θ r 1 , θ r 2 ) θ r i det ( θ r 1 , θ r 2 ) det ( θ r 1 , θ r 2 ) θ r i Q k l ( θ r 1 , θ r 2 ) ] i = 1 , 2
(20)

두 개의 입사신호들의 실제 입사 각도는 θr1(0)θr2(0)로 표현이 가능하고, 두 입사신호들의 추정 각도는 θ^r1θ^r2로 정의 가능하다. ML알고리즘은 추정각도에서 최대화되어야 하므로, θr1θr2로 편미분한 ML 비용함수는 0이 되어야 한다. 식 (13), 식 (14) 그리고 식 (20)으로부터 아래의 식을 유도할 수 있다.

θ r i tr ( P A ( θ r 1 , θ r 2 ) R ^ ) | θ r 1 = θ ^ r 1 θ r 2 = θ ^ r 2 = k = 1 N l = 1 N P k l ( θ r 1 , θ r 2 ) θ r i R l k | θ r 1 = θ ^ r 1 θ r 2 = θ ^ r 2 = k = 1 N l = 1 N P k l , i ( θ ^ r 1 , θ ^ r 2 ) R l k = 0 , i = 1 , 2
(21)

Pkl,i,j(θr1, θr2)는 Pkl,i(θr1, θr2)를 θri로 편미분한 결과를 의미한다.

P k l , i , j ( θ r 1 , θ r 2 ) P k l , i ( θ r 1 , θ r 2 ) θ r j .
(22)

추정 오차에 대한 명시적인 표현을 얻기 위해서는 추정 오차에 대한 선형화가 요구된다. 테일러급수 전개를 식 (20)에 적용하면 아래의 식을 구할 수 있다.

P k l , i ( θ ^ r 1 , θ ^ r 2 ) = P k l , i ( θ r 1 ( 0 ) , θ r 2 ( 0 ) ) + j = 1 2 δ θ r j ( u = 1 ) P k l , i , j ( θ r 1 , θ r 2 ) | θ r 1 = θ r 1 ( 0 ) θ r 2 = θ r 2 ( 0 ) , i , j = 1 , 2
(23)

δθr1(u=1)δθr1(u=2)는 각 입사신호의 추정오차를 의미한다. 잡음이 없는 수신신호로부터 구한 공분산을 사용한 경우, ML 비용함수는 실제 입사 각도에서 최대화되어야 하고, ML 비용함수의 편미분 결과 또한 실제 입사 각도로 편미분했을 때 0이 되어야 한다:

tr ( P A ( θ r 1 , θ r 2 ) R ^ ) θ r i | θ r 1 = θ r 1 ( 0 ) θ r 2 = θ r 2 ( 0 ) = k = 1 N l = 1 N P k l , i ( θ r 1 , θ r 2 ) R ^ l k | θ r 1 = θ r 1 ( 0 ) θ r 2 = θ r 2 ( 0 ) = k = 1 N l = 1 N P k l , i ( θ r 1 ( 0 ) , θ r 2 ( 0 ) ) R ^ l k = 0 , i = 1 , 2
(24)

식 (23)에서 제시된 테일러급수 전개는 식 (21)로부터의 추정 오차의 명시적인 표현을 얻는데 사용된다. 식 (21)식 (23)으로 대체한다. 아래의 식 (25)를 이용하여

R ^ l k = R ^ l k + δ R l k
(25)

아래의 식을 구할 수 있다.

k = 1 N l = 1 N P k l , i ( θ r 1 ( 0 ) , θ r 2 ( 0 ) ) [ R ^ l k + δ R l k ] + j = 1 2 k = 1 N l = 1 N δ θ r j ( u = 1 ) P k l , i , j ( θ r 1 ( 0 ) , θ r 2 ( 0 ) ) [ R ^ l k + δ R l k ] = 0 i = 1 , 2
(26)

최종 목적은 식 (26)의 추정 오차에 대한 명시적인 표현을 구하는 것이다. 식 (26)을 간단히 하기 위해, 식 (24)를 이용했다. 식 (26)에서의 식 (24)를 이용하여, 식(terms yields)를 재배치한다:

[ k = 1 N l = 1 N ( P k l , 1 , 1 ( θ r 1 ( 0 ) , θ r 2 ( 0 ) ) ) ( R ^ l k + δ R l k ) k = 1 N l = 1 N ( P k l , 1 , 2 ( θ r 1 ( 0 ) , θ r 2 ( 0 ) ) ) ( R ^ l k + δ R l k ) k = 1 N l = 1 N ( P k l , 2 , 1 ( θ r 1 ( 0 ) , θ r 2 ( 0 ) ) ) ( R ^ l k + δ R l k ) k = 1 N l = 1 N ( P k l , 2 , 2 ( θ r 1 ( 0 ) , θ r 2 ( 0 ) ) ) ( R ^ l k + δ R l k ) ] [ δ θ r 1 ( u = 1 ) δ θ r 2 ( u = 1 ) ] = [ k = 1 N l = 1 N P k l , 1 ( θ r 1 ( 0 ) , θ r 2 ( 0 ) ) δ R l k k = 1 N l = 1 N P k l , 2 ( θ r 1 ( 0 ) , θ r 2 ( 0 ) ) δ R l k ] .
(27)

간결한 표현을 위해, 행렬과 벡터를 정의한다. C(u = 1)b의 성분은 다음과 같이 정의된다.

( C ( u = 1 ) i j k = 1 N l = 1 N P k l , i , j ( θ r 1 ( 0 ) , θ r 2 ( 0 ) ) ( R ^ l k + δ R l k ) i = 1 , 2 , j = 1 , 2
(28)
( b ) j k = 1 N l = 1 N P k l , j ( θ r 1 ( 0 ) , θ r 2 ( 0 ) ) δ R l k j = 1 , 2.
(29)

식 (28)식 (29)를 통해, 식 (27)을 다음과 같이 행렬로 표현할 수 있다.

C ( u = 1 ) [ δ θ r 1 ( u = 1 ) δ θ r 2 ( u = 1 ) ] = b
(30)

식 (30)에서의 추정 오차는 쉽게 구할 수 있다. 식 (30)의 해와 관련 추정치는 다음과 같이 주어진다.

[ δ θ r 1 ( u = 1 ) δ θ r 2 ( u = 1 ) ] = ( C ( u = 1 ) ) 1 b
(31)
[ δ θ r 1 ( u = 1 ) δ θ r 2 ( u = 1 ) ] = ( C ( u = 1 ) ) 1 b
(32)

(u = 1)은 테일러 전개 사용을 표현하기 위해 사용되었다. 해당 근사는 U근사라고 불린다. 추정 오차의 MSE(Meam Square Error)의 해석적인 표현을 구하기 위해 V근사를 사용한다. 높은 SNR(Signal to Noise Ratio)환경일 때, R^lkδRlk보다 매우 크다는 점을 이용하는 근사방법이다:

R ^ l k + δ R l k R ^ l k .
(33)

식 (33)식 (27)에 적용함으로써, V근사를 통해 추정치를 얻을 수 있다.

[ k = 1 N l = 1 N ( P k l , 1 , 1 ( θ r 1 ( 0 ) , θ r 2 ( 0 ) ) ) R ^ l k k = 1 N l = 1 N ( P k l , 1 , 2 ( θ r 1 ( 0 ) , θ r 2 ( 0 ) ) ) R ^ l k k = 1 N l = 1 N ( P k l , 2 , 1 ( θ r 1 ( 0 ) , θ r 2 ( 0 ) ) ) R ^ l k k = 1 N l = 1 N ( P k l , 2 , 2 ( θ r 1 ( 0 ) , θ r 2 ( 0 ) ) ) R ^ l k ] [ δ θ r 1 ( u = 1 , v ) δ θ r 2 ( u = 1 , v ) ] = [ k = 1 N l = 1 N P k l , 1 ( θ r 1 ( 0 ) , θ r 2 ( 0 ) ) δ R l k k = 1 N l = 1 N P k l , 2 ( θ r 1 ( 0 ) , θ r 2 ( 0 ) ) δ R l k ]
(34)

(u = 1,v)는 추정치를 구하기 위해 U근사와 V근사를 모두 사용한 것을 나타낸다.

간결한 표현을 위해, U근사와 V근사를 적용한 새로운 행렬을 정의한다. C(u = 1,v)의 성분은 다음과 같이 정의 가능하다.

( C ( u = 1 , v ) ) i j = k = 1 N l = 1 N P k l , i , j ( θ r 1 ( 0 ) , θ r 2 ( 0 ) ) R ^ l k i = 1 , 2 , j = 1 , 2
(35)

식 (34)의 해와 관련 추정치는 다음과 같이 주어진다.

[ δ θ r 1 ( u = 1 , v ) δ θ r 2 ( u = 1 , v ) ] = ( C ( u = 1 , v ) ) 1 b
(36)
θ ^ r c ( u = 1 , v ) = θ r c ( 0 ) + δ θ r c ( u = 1 , v ) , c = 1 , 2.
(37)

Ⅴ. Simulation Results

U근사와 V근사를 통해 얻은 추정치를 통해 MSE를 얻을 수 있고, 이를 통해 우리는 바이스태틱 MIMO 레이다 신호를 ML 도래각 추정 알고리즘에 적용했을 시, 알고리즘의 도래각 추정 성능 분석이 가능하다.

그림 1그림 2의 Simul 1 그래프는 Monte-Carlo 시뮬레이션을 이용하여 구한 근사과정을 거치지 않은 ML 도래각 추정 알고리즘의 MSE를 나타낸다. Simul 2 그래프는 논문에서 제시한 방법으로 구한 도래각 추정 오차를 이용하여 Monte-Carlo 시뮬레이션을 통해 얻은 ML 도래각 추정 알고리즘의 MSE를 보여준다.

jkiees-28-11-886-g1
그림 1. | Fig. 1. SNR 변화에 따른 타깃 2의 MSE | MSE of target 2 with respect to SNR.
Download Original Figure
jkiees-28-11-886-g2

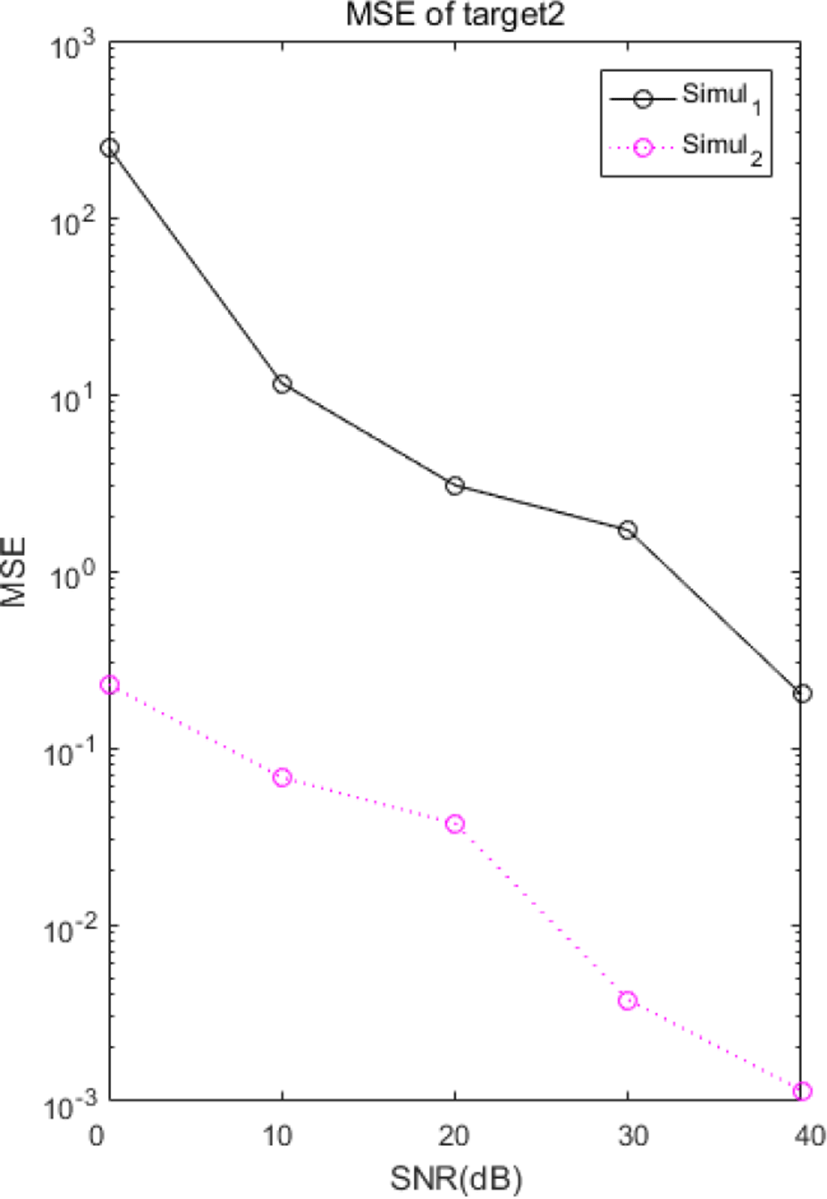

그림 1. | Fig. 2. SNR 변화에 따른 타깃 2의 MSE | MSE of target 2 with respect to SNR.
Download Original Figure

또한 그림 1그림 2는 SNR의 증가에 따라 근사과정이 없는 ML의 MSE와 근사과정을 거쳐서 유도한 추정 오차를 통해 구한 MSE가 정상적으로 감소하는 것을 보이고 있다. RCS가 동일하고 인접한 위치에 있는 두 개의 타깃에 대한 ML 알고리즘의 성능과 분해능을 보기위해 타깃의 위치가 [10°, 20°]에 위치하게 설정하였다.

표 1. | Table 1. 시뮬레이션 파라미터 | Simulation parameters.
Parameters Values
# of receiver’s antennas 10
# of transmitter’s antennas 10
# of snapshots 210
# of targets 2
Wave length (λ) 0.03 m
Interelement space at the transmitter 0.5×λ
Interelement space at the receiver 0.5×λ
RCS [50,50]
SNR 0, 10, 20, 30, 40 dB
DOAs of the targets [10°, 20°]
Download Excel Table

Ⅵ. Conclusion

본 논문에서는 Bistatic MIMO 레이다 시스템의 방위각 추정을 위해 Bistatic MIMO 레이다 시스템의 수신 신호 모델링과 ML 알고리즘과 관련된 추정 오차가 Closed-form으로 표현될 수 있음을 보였다.

그 유도는 작은 추정 오차에 대해서 배열 벡터의 테일러 시리즈 근사를 만들 수 있다는 사실에 기반을 두고 있다. 이를 통해 추정 오차의 Closed-form 표현을 얻을 수 있다. Closed-form으로 표현된 추정오차를 이용함으로써 별도의 ML의 도래각 추정 과정이 없는 Monte-Carlo 시뮬레이션을 통해 해당 알고리즘의 성능분석이 가능하다. 본 논문에서는 시뮬레이션을 통해 제시한 방법이 정상 구동함을 보였다.

Acknowledgements

본 연구는 방위사업청과 국방과학연구소가 지원하는 국방 피탐지 감소기술 특화연구센터 사업의 일환으로 수행되었습니다.
